Funktionen des Monitors S2340T

Überwachen des Paketinhalts

Der Monitor S2340T funktioniert mit Computern mit HDMI- oder DisplayPort-Anschlüssen oder kann über die DisplayLink-Software vollständig über USB angeschlossen werden. Überwachen des Paketinhalts:

• Der Monitor mit flexiblem Ständer
• Netzkabel
• DisplayPort-Kabel
• Netzteil
• USB-Upstream-Kabel
• HDMI-Kabel
• Treiber und Dokumentationsmedien
• Kurzanleitung
• Produkt- und Sicherheitsinformationshandbuch
• Velcro-Armband
• Stoff

Steuerungen

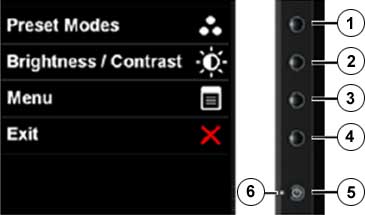

Bei den Monitorsteuerungen handelt es sich um eine Reihe von Tasten, die sich am rechten Rand des Monitors befinden.

Teilenummerierung in der Abbildung oben:
	Voreingestellte Modi
	Helligkeit und Kontrast
	Menü
	Beenden
	Stromversorgung
	LED-Anzeige

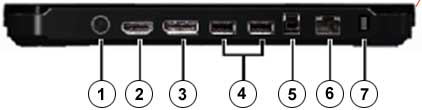

Anschließen des Monitors

Teilenummerierung in der Abbildung oben:
	Netzadapteranschluss
	HDMI-Anschluss
	DisplayPort-Anschluss
	USB-Downstream-Anschlüsse
	USB-Upstream-Anschluss
	RJ45-Anschluss (Netzwerkkabel)
	Sicherheitsschloss

Hinweise:

• Macht: Der Netzadapter wird an die Netzsteckdose angeschlossen und das andere Ende wird an Punkt 1 mit dem Sockel verbunden.
• Das USB-Upstream-Kabel verbindet den Computer mit der Monitorbasis. Andere USB-Geräte sind möglicherweise an die Monitorbasis angeschlossen.
• Das USB-Upstream-Kabel ist für die Touchscreenfunktion erforderlich. In Verbindung mit der DisplayLink-Software kann der Monitor Video, Touchscreen-Funktion und Netzwerke über ein einziges USB-Kabel unterstützen.
