CloudIQ: Connectrix - 오류가 있는 포트 - 시스템 성능 지원

Summary: Connectrix의 Monitor > System - Performance/Networking 페이지에 CloudIQ에 "Ports with Errors"가 표시됩니다.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

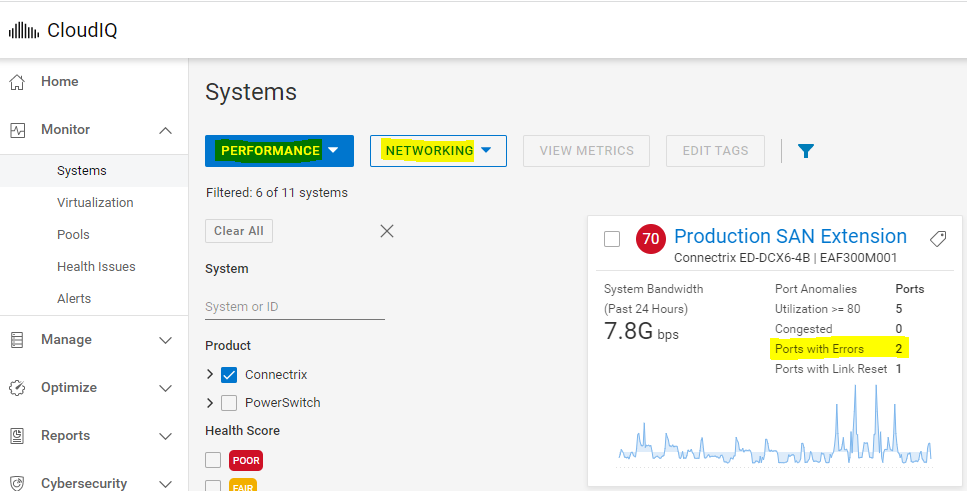

CloudIQ는 Connectrix의 Monitor > System - Performance/Networking 페이지에 "Ports with Errors"를 표시합니다.




CloudIQ에서 다루는 오류의 세부 정보:

Error 설명
시스 코
삭제 클래스 2, 클래스 3 및 클래스 F 프레임, EISL 프레임 및 합계를 포함하여 이 포트에서 삭제한 프레임 수입니다.
오류 유선의 데이터 손상으로 인한 오류 수
crcFc CRC(Cyclic Redundancy Check) 오류 수
unknownClass 알 수 없는 클래스 오류가 있는 프레임 수
too-1 수신된 프레임 수(2140 옥텟보다 긴 프레임 수)
tooShort 수신된 프레임의 수가 28 옥텟보다 짧습니다.
timeoutDiscards 시간 초과로 인해 이 포트에서 삭제된 프레임 수
creditLoss Rx 전담팀이 비어 있지 않은 동안 발생한 신용 손실 수
inputOls 수신된 오프라인 시퀀스 수
inputNos 수신되지 않은 운영 시퀀스 수
inputLoopInits 수신된 LOOP 초기화 절차 수
outputOls 전송되는 오프라인 시퀀스 수
outputNos 전송되지 않는 운영 시퀀스 수
outputLoopInits 전송된 LOOP(Initialization Procedure) 수
linkFailures 이 포트의 링크 장애 수
syncLosses 이 포트에서 감지된 동기화 손실 인스턴스 수
signalLosses 이 포트에서 감지된 신호 손실 인스턴스 수
framesBusy 생성된 F_BSY(패브릭 사용 중) 프레임 수
framesRejected 생성된 F_RJT(패브릭 프레임 거부) 프레임 수
primitiveSequenceProtocolErrors 이 포트에서 감지된 프리미티브 시퀀스 프로토콜 오류 수
invalidTransmissionWords 이 포트에서 수신된 잘못된 전송 단어 수
구분 기호 이 포트에서 수신된 유효하지 않은 프레임 구분 기호 수입니다. 예를 들어 클래스 2가 시작되고 끝에 클래스 3이 있는 프레임이 있습니다.
addressIdentifierErrors 알 수 없는 주소 지정으로 수신된 프레임 수입니다. 예를 들어 알 수 없는 SID 또는 DID가 있습니다. SID 또는 DID가 라우팅 알고리듬에 알려져 있지 않음
조각화된FramesRx 조각화된 프레임이 수신된 횟수
eofAbortsRx 유효하지 않은 EoF 프레임이 수신된 횟수
을(를) 이 포트에서 수신된 불일치 오류 수
elpRequestFailures ELP 요청 실패 횟수
txB2bCreditZero BB 크레딧 제로 상태가 전송된 횟수
rxB2bCreditZero BB 크레딧 제로 상태가 수신된 횟수
eislFramesDiscarded 이 포트에서 삭제한 EISL(Enhanced Inter Switch Link) 프레임 수
fecCorrected FEC에서 성공적으로 감지 및 수정한 프레임 수
fecUncorrected FEC에서 수정하지 않은 프레임 수
class3Discard 이 포트에서 삭제한 클래스 3 프레임의 수입니다.
재설정 메트릭 간격 동안 재설정이 발생했는지 여부를 나타냅니다.

브로케이드

outOfflineSequences 수신된 오프라인 시퀀스 수
inOfflineSequences 전송되는 오프라인 시퀀스 수
invalidOrderedSets 수신된 잘못된 주문 세트 수
framesTooLong 수신된 프레임 수가 2140 옥텟보다 긴 수입니다. 2140의 값은 24개의 헤더 바이트와 4개의 CRC 바이트 및 2112바이트의 페이로드를 가정하여 계산됩니다.
잘린프레임 잘린 프레임 수
addressErrors 알 수 없는 주소 지정으로 수신된 프레임 수입니다. 예를 들어 알 수 없는 SID 또는 DID가 있습니다. SID 또는 DID가 라우팅 알고리듬에 알려져 있지 않음
구분 기호 이 포트에서 수신된 유효하지 않은 프레임 구분 기호 수입니다. 예를 들어 클래스 2가 시작되고 끝에 클래스 3이 있는 프레임이 있습니다.
인코딩DisparityErrors 이 포트에서 수신된 불일치 오류 수
tooManyRdys RDY(readys) 수가 수신된 프레임 수를 초과한 인스턴스 수
inCrcErrors 수신된 모든 프레임에 대한 CRC 오류 수
badEofsReceived EOF 프레임이 수신되지 않은 프레임 수
encodingErrorsOutsideFrame 수신된 프레임 외부의 인코딩 오류 또는 불균형 오류 수
inLcs 수신된 링크 제어(lcs) 프레임 수
inputBufferFull 입력 버퍼 전체 상태 및 외부 전환 수
linkFailures 이 포트의 링크 장애 수
crcErrors 프레임의 CRC가 수신기에 의해 계산되는 CRC와 일치하지 않는 횟수입니다. 이 개수는 링크 오류 상태 블록(LESB)의 일부입니다.
invalidTransmissionWords 이 포트에서 수신된 잘못된 전송 단어 수
primitiveSequenceProtocolError 이 포트에서 감지된 프리미티브 시퀀스 프로토콜 오류 수
lossOfSignal 이 포트에서 감지된 신호 손실 인스턴스 수
lossOfSync 이 포트에서 감지된 동기화 손실 인스턴스 수
pcsBlockErrors PCS(Physical Coding Sublayer) 블록 오류 수입니다. 이 카운터에서는 10Gbps 또는 16Gbps 포트에 대한 인코딩 위반을 기록합니다.
fBusyFrame 생성된 F_BSY(패브릭 사용 중) 프레임 수
fRjtFrame 생성된 F_RJT(패브릭 프레임 거부) 프레임 수
class3Discard 이 포트에서 삭제한 클래스 3 프레임의 수입니다.
class3OutDiscard 이 포트에서 삭제한 클래스 3 아웃 프레임 수
재설정 메트릭 간격 동안 재설정이 발생했는지 여부를 나타냅니다.

Cause

.

Resolution

오류가 있는 포트는 다음 기준에
따라 트리거됩니다. 스위치에서 마지막 컬렉션을 가져왔을 때 다음 조건 중 하나를 충족한 스위치 인터페이스 수입니다.
  • 현재 샘플과 이전 샘플 간에 인터페이스 오류 카운터가 100개 이상 또는 100개 이상인 경우 변경이 발생했습니다.
  • 지난 1시간 동안 지정된 인터페이스에서 생성된 샘플의 50% 이상에서 오류 카운터가 증가했습니다.
  • 지난 24시간 동안 지정된 인터페이스에서 시간 간격의 50% 이상 또는 50%가 위의 기준 중 하나를 충족했습니다.

Affected Products

CloudIQ
