Dell Networking SONiC – Konfigurieren des statischen Anycast-Gateways (Anycast-Adresse)

Summary: In diesem Artikel wird erläutert, wie Sie das statische Anycast-Gateway (Anycast-Adresse) in Dell Networking Enterprise SONiC konfigurieren.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Voraussetzungen

Wir verwenden die Standardbenennung von Schnittstellen, um die Konzepte zu demonstrieren. Weitere Informationen finden Sie im Artikel Dell Networking S-Serie: Grundlegende Schnittstellenkonfiguration – SONiC 4.0 für weitere Informationen zur Schnittstellenbenennung



Index

Statisches Anycast-Gateway
SAG in MCLAG
Konfigurationssyntax
Beispielkonfiguration


Statisches Anycast-Gateway

Static Anycast Gateway (SAG) ermöglicht es mehreren Switches, Pakete gleichzeitig über eine gemeinsam genutzte Gatewayadresse in einer Aktiv/Aktiv-Routerkonfiguration weiterzuleiten. Jeder Switch ist mit einer virtuellen Anycast-IP-Adresse und einer virtuellen Anycast-MAC-Adresse konfiguriert. Die virtuelle Anycast-MAC wird von allen konfigurierten Anycast-IP-Adressen gemeinsam genutzt.
In einem Spine-Leaf-EVPN-Setup verfügen alle Gateway-gerouteten Leaf-Switches über konsistente Anycast-Konfigurationen. Insbesondere wird jeder Switch mit derselben virtuellen Anycast-IP-Adresse und Anycast-MAC-Adresse eingerichtet.


SAG in MCLAG

Verwenden Sie stattdessen das statische Anycast-Gateway auf VRRP, wenn Multi-Chassis Link Aggregation (MCLAG) in Dell SONiC verwendet wird. Konfigurieren Sie dieselbe Anycast-IP-Adresse und Anycast-MAC-Adresse auf beiden MCLAG-Peers auf derselben VLAN-Schnittstelle.
In Dell Enterprise SONiC unterstützt MCLAG VRRP derzeit nicht. Ab der neuesten Version (Dell SONiC 4.2) ist diese Aussage nach wie vor korrekt. Informationen zur zukünftigen Kompatibilität finden Sie im Benutzerhandbuch für Ihre Version.

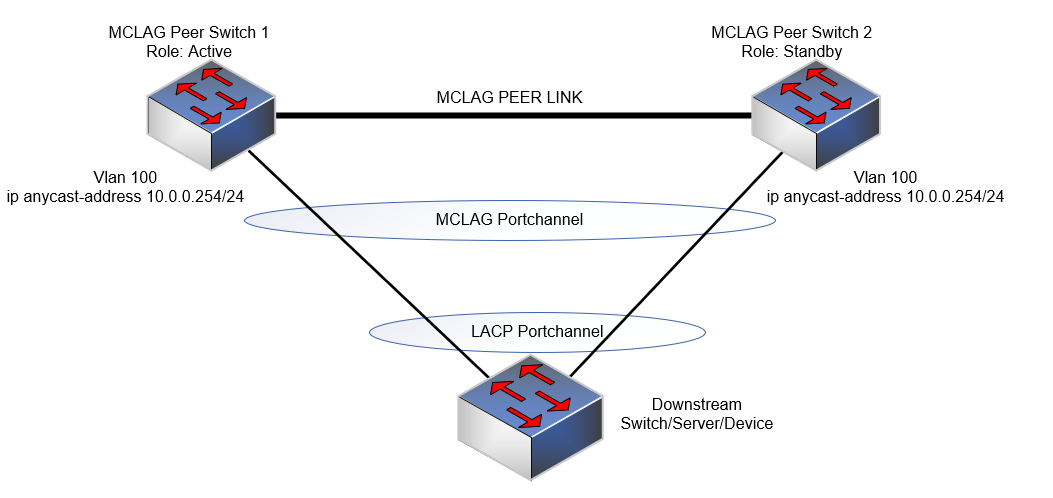

Beispiel: In der folgenden Topologie verwenden wir dieselbe Anycast-IP-Adresse 10.0.0.254/24 für VLAN 100 in beiden MCLAG-Peers.


Beispiel für eine MCLAG-Anycast-IP-Adresse

HINWEIS:
  • Die Anycast-IP-Adresse kann nicht für Managementzwecke verwendet werden.
  • Die virtuelle Anycast-MAC-Adresse darf keine Multicast-MAC-Adresse sein.



Konfigurationssyntax


Konfiguration Erklärung
admin@DELLSONiC:~$ sonic-cli
 Hier kommt die Dell SONiC-CLI ins Spiel
DELLSONiC# configure terminal
 Wechseln Sie in den Konfigurationsmodus.
DELLSONiC(config)# ip anycast-address enable
 Anycast-Gatewayadresse aktivieren
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Konfigurieren der Anycast-MAC-Adresse
DELLSONiC(config)# interface Vlan <vlan ID>
 VLAN konfigurieren
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Konfigurieren der Anycast-Gatewayadresse

So deaktivieren Sie das Anycast-Gateway:

Konfiguration Erklärung
DELLSONiC(config)# ip anycast-address disable
 Deaktivieren der Anycast-Gatewayadresse

Verwenden Sie zur Überprüfung den folgenden Befehl:

Konfiguration Erklärung
DELLSONiC# show ip static-anycast-gateway
 Anzeigen von Details zum statischen Anycast-Gateway




Beispielkonfiguration

Konfigurieren der IP-Anycast-Adresse in VLAN 100:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

So überprüfen Sie die IP-Adresse für VLAN 100:

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

So überprüfen Sie statische Anycast-Gateways:

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up

Affected Products

Enterprise SONiC Distribution, PowerSwitch E3200-ON Series, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9100-ON, PowerSwitch Z9264F-ON , PowerSwitch Z9332F-ON, PowerSwitch Z9432F-ON ...
