Dell Networking SONiC: Cómo configurar un gateway de Anycast estático (dirección de Anycast)

Summary: En este artículo, se explica cómo configurar el gateway de transmisión por proximidad estática (dirección de transmisión por proximidad) en Dell Networking Enterprise SONiC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Requisitos previos

Estamos utilizando la nomenclatura estándar de la interfaz para demostrar los conceptos. Consulte el artículo Serie S de Dell Networking: Configuración básica de la interfaz: SONiC 4.0 para obtener más información sobre la asignación de nombres de interfaces



Índice

Gateway
de transmisión por proximidad estáticaSAG en MCLAG
Sintaxis
de configuraciónConfiguración de ejemplo


Gateway de transmisión por proximidad estática

La puerta de enlace estática Anycast (SAG) permite que varios switches enruten paquetes simultáneamente mediante una dirección de puerta de enlace compartida en una configuración de enrutador activo/activo. Cada switch está configurado con una dirección IP virtual de Anycast y una dirección MAC virtual Anycast. La MAC virtual de Anycast se comparte entre todas las direcciones IP de Anycast configuradas.
En una configuración de EVPN de hoja de columna, todos los switches de hoja enrutados por gateway tienen configuraciones de Anycast coherentes. Específicamente, cada switch está configurado con la misma dirección IP virtual y la misma dirección MAC virtual de difusión por proximidad.


SAG en MCLAG

En su lugar, utilice la puerta de enlace de transmisión por proximidad estática en VRRP cuando se utilice la agregación de enlaces de varios chasis (MCLAG) en Dell SONiC. Configure la misma dirección IP de difusión por proximidad y la misma dirección MAC de difusión por proximidad en ambos pares MCLAG en la misma interfaz de VLAN.
En Dell Enterprise SONiC, MCLAG actualmente no es compatible con VRRP. A partir de la versión más reciente (Dell SONiC 4.2), esta afirmación sigue siendo correcta. Para conocer la compatibilidad futura, consulte la guía del usuario de su versión.

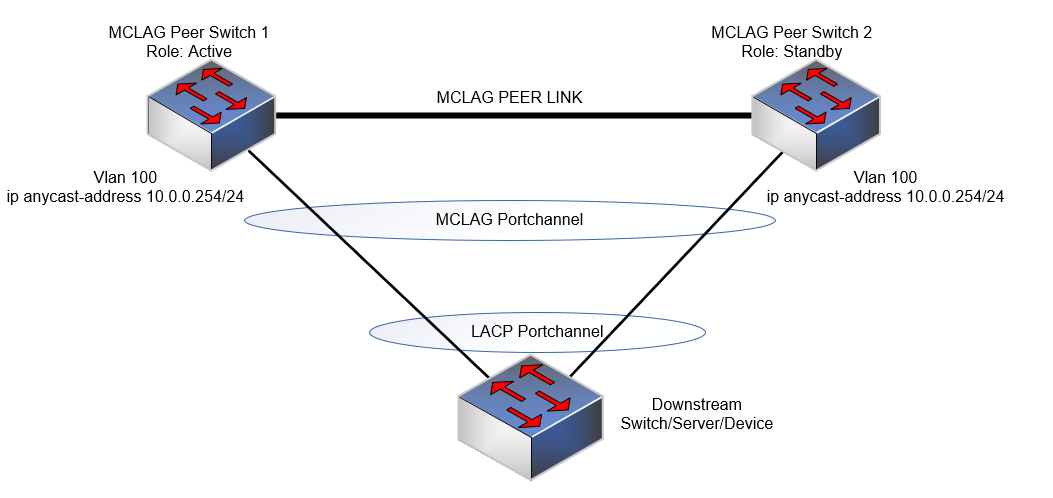

Por ejemplo, en la siguiente topología, utilizamos la misma dirección IP de Anycast 10.0.0.254/24 para vlan 100 en ambos pares MCLAG.


Ejemplo de dirección IP de difusión por proximidad de MCLAG

NOTA:
  • La dirección IP de Anycast no se puede utilizar para fines de administración.
  • La dirección MAC virtual de difusión por proximidad no puede ser una dirección MAC de multidifusión.



Sintaxis de configuración


Configuración Explicación
admin@DELLSONiC:~$ sonic-cli
 Ingrese a la CLI de Dell SONiC
DELLSONiC# configure terminal
 Ingrese al modo de configuración.
DELLSONiC(config)# ip anycast-address enable
 Habilitar dirección de gateway de transmisión por proximidad
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Configurar dirección MAC de Anycast
DELLSONiC(config)# interface Vlan <vlan ID>
 Configurar VLAN
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Configurar la dirección del gateway de Anycast

Para deshabilitar la gateway de transmisión por proximidad:

Configuración Explicación
DELLSONiC(config)# ip anycast-address disable
 Deshabilitar dirección de gateway de Anycast

Para verificar, utilice el siguiente comando:

Configuración Explicación
DELLSONiC# show ip static-anycast-gateway
 Ver detalles en static-anycast-gateway




Configuración de muestra

Configuración de dirección IP: anycast-address en VLAN 100:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

Para verificar la dirección IP de VLAN 100:

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

Para verificar gateways de transmisión por proximidad estáticas:

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
