Dell Networking SONiC: come configurare il gateway anycast statico (indirizzo anycast)

Summary: Questo articolo spiega come configurare il gateway anycast statico (indirizzo anycast) in Dell Networking Enterprise SONiC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Prerequisiti

Stiamo usando la denominazione dell'interfaccia standard per dimostrare i concetti. Consultare l'articolo Dell Networking serie S: Basic Interface Configuration - SONiC 4.0 per ulteriori informazioni sulla denominazione delle interfacce



Indice

Gateway
anycast staticoSAG in MCLAG
Sintassi
di configurazioneConfigurazione di esempio


Gateway anycast statico

Il gateway Anycast statico (SAG) consente a più switch di instradare i pacchetti contemporaneamente utilizzando un indirizzo gateway condiviso in una configurazione di router attivo/attivo. Ogni switch è configurato con un indirizzo IP virtuale anycast e un indirizzo MAC virtuale anycast. Il MAC virtuale anycast viene condiviso tra tutti gli indirizzi IP anycast configurati.
In un'installazione EVPN spine-leaf, tutti gli switch leaf instradati tramite gateway hanno configurazioni anycast coerenti. Nello specifico, ogni switch è configurato con lo stesso indirizzo IP virtuale anycast e lo stesso indirizzo MAC virtuale anycast.


SAG in MCLAG

Utilizzare invece Static Anycast Gateway su VRRP quando si utilizza Multi-chassis link aggregation (MCLAG) in Dell SONiC. Configurare lo stesso indirizzo IP anycast e lo stesso indirizzo MAC anycast su entrambi i peer MCLAG sulla stessa interfaccia vlan.
In Dell Enterprise SONiC, MCLAG non supporta attualmente VRRP. A partire dalla versione più recente (Dell SONiC 4.2), questa dichiarazione rimane accurata. Per la compatibilità futura, consultare la guida utente della versione in uso.

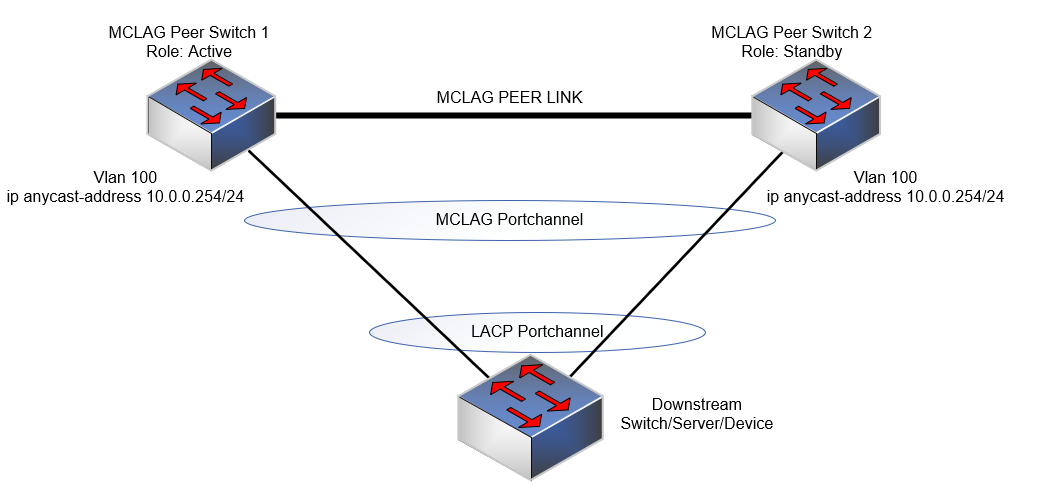

Ad esempio, nella topologia seguente utilizziamo lo stesso indirizzo IP anycast 10.0.0.254/24 per la VLAN 100 in entrambi i peer MCLAG.


Esempio di indirizzo IP anycast MCLAG

NOTA:
  • L'indirizzo IP Anycast non può essere utilizzato per scopi di gestione.
  • L'indirizzo MAC virtuale anycast non può essere un indirizzo MAC multicast.



Sintassi di configurazione


Configuration Spiegazione
admin@DELLSONiC:~$ sonic-cli
 Accedere alla CLI di Dell SONiC
DELLSONiC# configure terminal
 Accedere alla modalità di configurazione.
DELLSONiC(config)# ip anycast-address enable
 Abilitazione dell'indirizzo del gateway anycast
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Configurazione dell'indirizzo MAC anycast
DELLSONiC(config)# interface Vlan <vlan ID>
 Configurazione della VLAN
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Configurazione dell'indirizzo del gateway anycast

Per disabilitare il gateway anycast:

Configuration Spiegazione
DELLSONiC(config)# ip anycast-address disable
 Disabilitazione dell'indirizzo del gateway Anycast

Per verificare utilizzare il comando seguente:

Configuration Spiegazione
DELLSONiC# show ip static-anycast-gateway
 Visualizzazione dei dettagli su static-anycast-gateway




Configurazione di esempio

Configurazione dell'indirizzo IP anycast nella VLAN 100:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

Per verificare l'indirizzo IP per la Vlan 100:

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

Per verificare i gateway anycast statici:

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
