Connectrix Cisco MDS: Napájecí zdroj přepínače MDS 9396s "DS-CAC-1200W-E" nahrazen "DS-CAC-1200W"

Podle společnosti Cisco byla ukončena podpora napájecího zdroje DS-CAC-1200W-E a nelze jej logisticky objednat. Nebude k dispozici ani zdrojován.
Díl je automaticky nahrazen DS-CAC-1200W, což je obousměrná verze.

Podrobnosti o napájecím zdroji a čísle dílu:
Aby bylo možné ověřit směr proudění vzduchu v modulech ventilátorů, jsou na modulech ventilátorů označeny následující barvy:
Červená – proudění vzduchu na straně portu (DS-C96S-FAN-I)
Modrá – na straně portu (DS-C96S-FAN-E)

Moduly ventilátorů, které podporují proudění nasávaného vzduchu na straně portu, lze použít pouze s novým napájecím zdrojem DS-CAC-1200W. Pokud použijete starší napájecí zdroj (DS-CAC-1200W-E) s moduly ventilátorů, které podporují proudění nasávaného vzduchu na straně portu, software zobrazí varování a přepínač se poté za 10 minut vypne.

Obsahuje-li šasi dva různé moduly ventilátorů, z nichž jeden podporuje proudění odpadního vzduchu na straně portu a druhý na straně přívodu, přepínač se okamžitě vypne.

Napájení
Přepínač Cisco MDS 9396S Multilayer Fabric podporuje dvě střídavé napájecí jednotky (PSU) vyměnitelné za provozu. Každá jednotka má na čelním panelu zásuvku a stavovou kontrolku LED a rukojeť pro vkládání a vyjímání jednotky ze šasi. Pokud dojde k výpadku napájecího zdroje nebo napájení střídavým proudem (v redundantním režimu sítě), systém bude pokračovat v provozu. Napájecí zdroje lze vyměňovat za provozu a lze je vyměnit jednotlivě bez vypnutí systému. Postupy montáže a demontáže napájecích zdrojů jsou podrobně popsány v části Demontáž a montáž střídavých napájecích zdrojů.

V systémech Cisco MDS NX-OS 6.2(x) počínaje verzemi Cisco MDS NX-OS 6.2(x) a Cisco MDS NX-OS verze 7.2(17) a Cisco MDS NX-OS verze 7.3(x) podporující obousměrné proudění vzduchu, proudění odpadního vzduchu na straně portu a proudění vzduchu na straně portu pro moduly ventilátoru.

Aby bylo možné ověřit směr proudění vzduchu v napájecích zdrojích, jsou na napájecích zdrojích označeny těmito barvami:

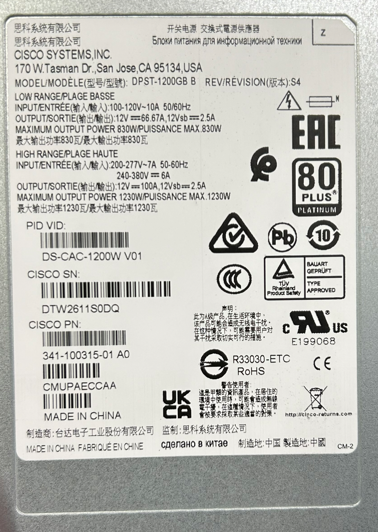

• Bílá (DS-CAC-1200W)—Představuje obousměrné proudění vzduchu. Proud nasávaného nebo odváděného vzduchu na straně portu v závislosti na typu proudění vzduchu moduly systémového ventilátoru. Tento napájecí zdroj se automaticky nakonfiguruje tak, aby fungoval v režimu odtahového vzduchu na straně portu, pokud jsou v přepínači nainstalovány moduly modrého systémového ventilátoru. Podobně se napájecí zdroj automaticky nakonfiguruje tak, aby fungoval v režimu proudění nasávaného vzduchu na straně portu, pokud jsou v přepínači nainstalované moduly červených ventilátorů. Další informace o směru proudění vzduchu v modulech ventilátorů naleznete v části Moduly ventilátorů.

  Snímek obrazovky:


• Modrá (DS-CAC-1200W-E)—Představuje proudění odpadního vzduchu na straně portu. Tento napájecí zdroj lze použít pouze s ventilátorem odpadního vzduchu na straně portu (DS-C96S-FAN-E).

  Snímek obrazovky:


Náhradní díl "DS-CAC-1200W" lze použít k výměně napájecího zdroje na přepínači Connectrix MDS-9396S namísto "DS-CAC-1200W-E".
Pro usnadnění této výměny bude vyžadován napájecí kabel HVAC "CAB-HVAC-C14-2M" (2 metry ). Logistický tým odešle tento kabel spolu s částí napájecího zdroje.

Kombinace 1200W napájecích zdrojů s výkonem 1200 W a 1 200 W – obousměrné zdroje by měly být povoleny ve stejném šasi. Otestovali jsme to a tyto dva PID mohou existovat společně ve stejném šasi.

Referenční odkaz: https://www.cisco.com/c/en/us/td/docs/switches/datacenter/mds9000/hw/9396S/installation/guide/b_mds9396_hardware_install_guide/overview.html#concept_03598C3DCDE748CEA09FEAC644D71E63
