Il seguente articolo fornisce una guida visiva alla workstation portatile Precision 7730 con un elenco delle porte esterne e delle funzioni del computer.
Nota: Per una descrizione dettagliata di ogni singola posizione, consultare i manuali di sistema all'indirizzo www.dell.com/support.
Sommario:
- Vista anteriore
- Vista del poggiapolsi
- Vista posteriore
- Vista laterale sinistra
- Vista laterale destra
- Vista dal basso
- Vista dell'adattatore CA
- Ulteriori informazioni
Cause
Non applicabile
Resolution
Vista anteriore

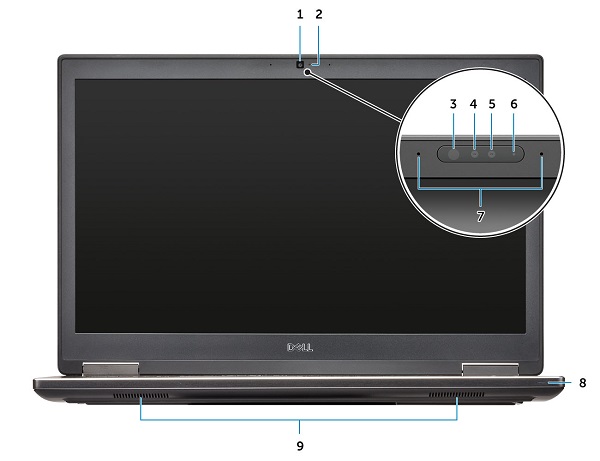

Figura 1. Vista anteriore
| 1 | Fotocamera (opzionale) | 2 | LED di stato della fotocamera (opzionale) |
| 3 | Trasmettitore a infrarossi (IR) (opzionale) | 4 | Fotocamera a infrarossi (opzionale) |
| 5 | Fotocamera (opzionale) | 6 | LED di stato della fotocamera (opzionale) |
| 7 | Microfoni (opzionali) | 8 | LED di stato della batteria |
| 9 | Altoparlanti |
Vista del poggiapolsi

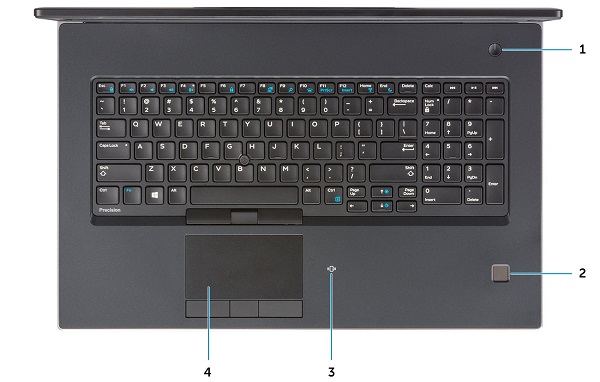

Figura 2. Vista del poggiapolsi
| 1 | Pulsante di alimentazione | 2 | Lettore di impronte digitali (opzionale) |
| 3 | Lettore di schede senza contatto (opzionale) | 4 | Touchpad |
Vista posteriore
Figura 3. Vista posteriore
| 1 | Connettore HDMI | 2 | Connettore Mini DisplayPort (mDP) |
| 3 | Connettore di rete (scheda di rete) | 4 | Connettore USB 3.1 Gen1 (con PowerShare) |
| 5 | Connettore di alimentazione |
Vista laterale sinistra

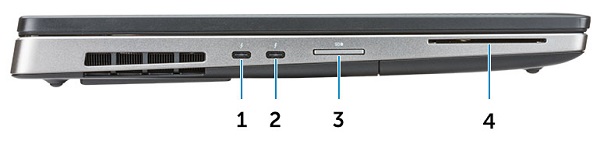

Figura 4. Vista laterale sinistra
| 1 | Connettore Thunderbolt 3 Type-C | 2 | Connettore Thunderbolt 3 Type-C |
| 3 | Lettore di schede SD | 4 | Lettore di smart card |
Vista laterale destra
Figura 5. Vista laterale destra
| 1 | Connettore per cuffie | 2 | 2 connettori USB 3.1 Gen1 (con PowerShare) |
| 3 | Slot per cavo di sicurezza |
Vista dal basso
Figura 6. Vista della base
| 1 | Posizione del codice di matricola | 2 | Fermo di rilascio dello sportello della batteria |
| 3 | Sportello della batteria |
Vista dell'adattatore CA
Figura 7. Adattatore CA da 240 W
| Tipo da 130 W | Descrizione |
| Tensione di ingresso | Da 100 V CA a 240 V CA |
| Corrente di uscita | 12,31 A |
| Potenza di uscita | 240 W |
| Tensione di uscita | 19,5 V CC |
Ulteriori informazioni
- Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi Precision 7730
- Manuale di assistenza online di Precision 7730
