L’article suivant constitue un guide visuel de votre station de travail mobile Precision 7730 et répertorie les ports externes et les fonctionnalités de votre ordinateur.
Remarque : Pour obtenir une description plus détaillée de chaque emplacement, consultez les manuels système sur www.dell.com/support.
Sommaire :
- Vue avant
- Vue du repose-poignets
- Vue arrière
- Vue du côté gauche
- Vue latérale droite
- Vue du dessous
- Vue de l'adaptateur CA
- Plus d’informations
Cause
Sans objet
Resolution
Vue avant
Figure 1 : Vue avant
| 1 | Caméra (en option) | 2 | Voyant d’état de la caméra (en option) |
| 3 | Émetteur infrarouge (en option) | 4 | Caméra infrarouge (IR) (en option) |
| 5 | Caméra (en option) | 6 | Voyant d’état de la caméra (en option) |
| 7 | Microphones (en option) | 8 | Voyant d'état de la batterie |
| 9 | Haut-parleurs |
Vue du repose-poignets
Figure 2 : Vue du repose-poignets
| 1 | Bouton d'alimentation | 2 | Lecteur d’empreintes digitales (en option) |
| 3 | Lecteur de carte sans contact (en option) | 4 | Pavé tactile |
Vue arrière

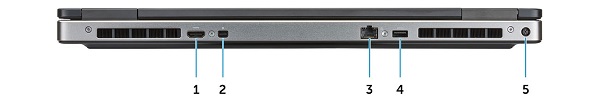

Figure 3 : Vue arrière
| 1 | Connecteur HDMI | 2 | Connecteur Mini DisplayPort (mDP) |
| 3 | Connecteur réseau (NIC) | 4 | Connecteur USB 3.1 Gen 1 (avec PowerShare) |
| 5 | Connecteur d'alimentation |
Vue du côté gauche

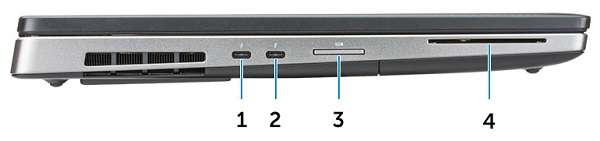

Figure 4 : Vue du côté gauche
| 1 | Connecteur Thunderbolt 3 type-C | 2 | Connecteur Thunderbolt 3 type-C |
| 3 | Lecteur de carte SD | 4 | Lecteur de carte à puce |
Vue latérale droite

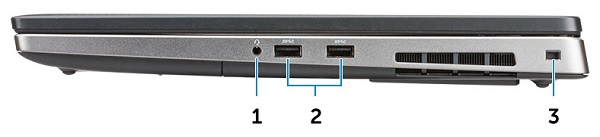

Figure 5 : Vue latérale droite
| 1 | Connecteur du casque | 2 | 2 connecteurs USB 3.1 Gen 1 (avec PowerShare) |
| 3 | Emplacement pour câble de sécurité |
Vue du dessous

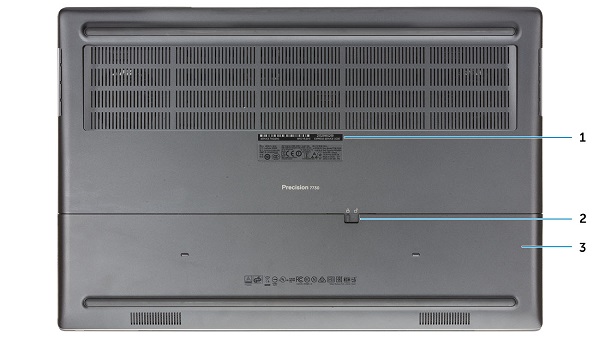

Figure 6 : Vue de la base
| 1 | Emplacement du numéro de série | 2 | Loquet de déverrouillage de la porte de la batterie |
| 3 | Porte de la batterie |
Vue de l'adaptateur CA
Figure 7 : Adaptateur CA 240 W
| Type 130 W | Description |
| Tension en entrée | 100 V CA à 240 V CA |
| Courant de sortie | 12,31 A |
| Alimentation de sortie | 240 W |
| Tension de sortie | 19,5 V CC |
Plus d’informations
- Guide de démontage et de retrait des pièces remplaçables par l’utilisateur sur les systèmes Precision 7730
- Manuel d’entretien en ligne du modèle Precision 7730
