Latitude 5490 CRU(Customer Replaceable Unit) 분해 분리 가이드
Summary: 이 문서는 Dell이 누구든지 사용할 수 있다고 판단하는 Latitude 5490 노트북의 해당 부품을 분리 및 교체하는 방법에 대한 가이드입니다.
Symptoms
이 가이드는 Latitude 5490 노트북 시스템의 CRU(Customer Replaceable Unit) 부품으로 간주되는 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템의 부품입니다.) 이 가이드에는 관련 내용을 참조하는 그림도 포함되어 있습니다.
목차:
1. 제거 가이드
이 가이드에서 원하는 작업이 다루어지지 않은 경우 시스템 설명서를 참조하고 싶으실 겁니다.
아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 하는 안전 지침에 대한 정보를 제공합니다.
2. 제거 지침
참고: 내용을 보려면 아래에서 열고자 하는 섹션의 제목을 클릭하십시오.
| 1 | 소형 일자 머리 나사 드라이버 | 2 | 플라스틱 스크라이브 |
| 3 | 소형 접시 머리 나사 드라이버 |
참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있습니다. 이렇게 되면 현장지원 엔지니어가 사용할 수 없는 특수 툴이 없으면 분리할 수 없게 됩니다.
-
기본 액세스 패널을 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
-

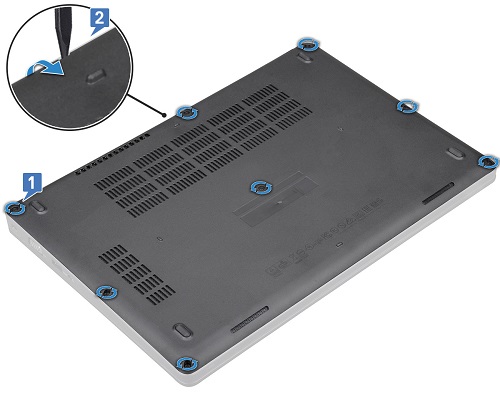

시스템을 뚜껑 위에서 뒤집고 덮개를 베이스[1]에 고정하는 캡티브 나사 8개를 풉니다.
-

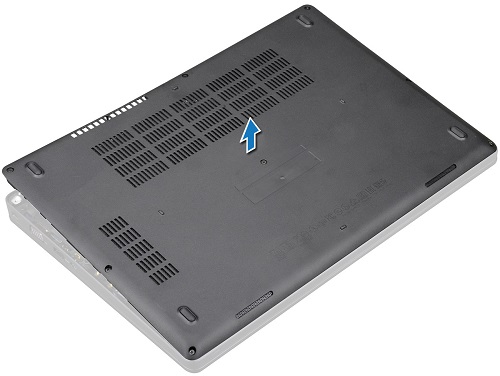

플라스틱 스크라이브를 사용하여 시스템 후면 모서리의 덮개[2]를 들어 올려 베이스에서 떼어냅니다.
-
배터리를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
하단 액세스 패널을 분리합니다.
-
-

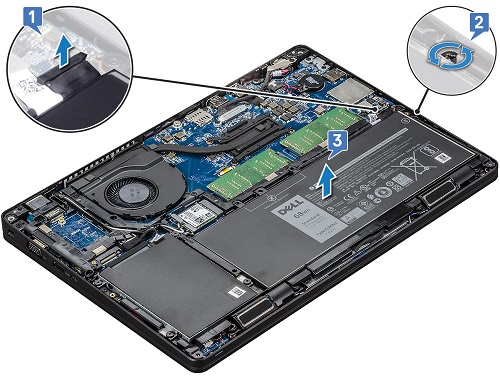

시스템을 닫고 뚜껑 위에 놓은 상태에서 마더보드[1]에서 배터리 케이블을 분리하고 라우팅 채널에서 케이블의 배선을 해제합니다.
-
배터리[2] 오른쪽에서 캡티브 고정 나사를 풉니다.
-
배터리를 들어올려 시스템[3]에서 꺼냅니다.
-
키보드를 분리하기 전에 따라야 할 분리 전 지침:
-
시스템을 열고 플라스틱 스크라이브를 사용하여 LCD[1]에 가장 가까운 가장자리에서 키보드 격자를 들어 올려 키보드[2]에서 분리합니다.
-

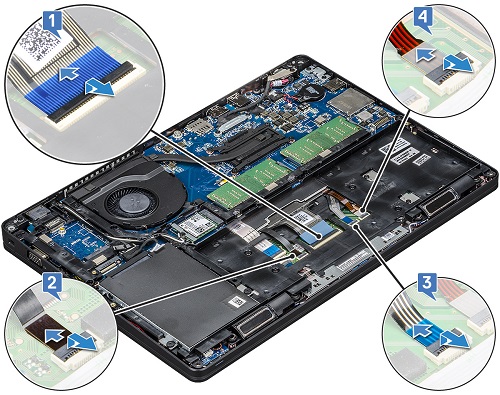

시스템을 닫고 덮개를 뒤집습니다. 래치를 들어 올리고 마더보드[1]에서 기본 키보드 케이블을 분리한 다음 백라이트 케이블(2, 3, 4)에도 동일한 작업을 수행합니다. (케이블 수는 PC와 함께 구입한 키보드 유형에 따라 달라질 수 있습니다.)
-

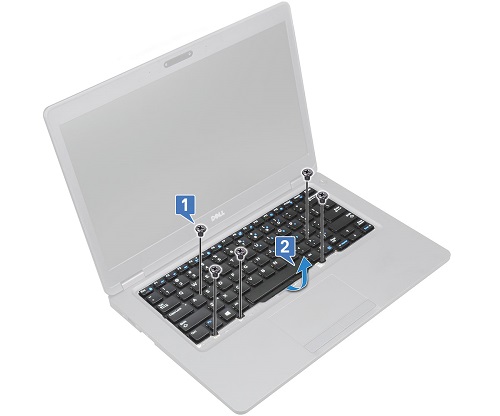

시스템을 베이스 위로 뒤집고 뚜껑을 엽니다. 시스템[1]을 키보드에 고정하는 나사 5개를 분리합니다.
-
플라스틱 스크라이브를 사용하여 터치패드 가장자리에서 키보드를 들어 올려 시스템[2]에서 분리합니다. (시스템에서 키보드를 분리할 때 키보드 케이블에 주의하십시오.)
-
메모리를 분리하기 전에 따라야 할 분리 전 지침:
-

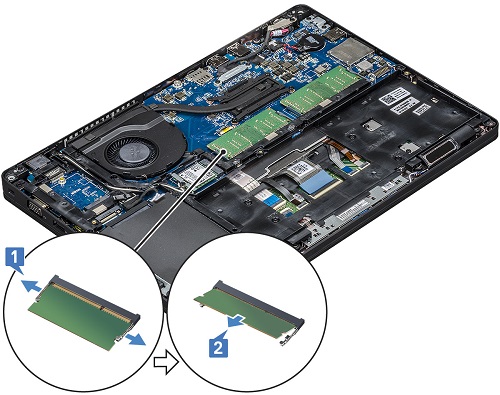

시스템 덮개가 있는 상태에서 메모리 DIMM을 고정하고 있는 클립을 마더보드[1]에서 일정 각도로 튀어나올 때까지 서로 반대 방향으로 당깁니다.
-
모듈을 들어 올려 메모리 커넥터[2]에서 꺼냅니다.
참고: 시스템에 있는 추가 메모리 DIMM에 대해 2단계와 3단계를 반복합니다.
-
SSD(Solid State Drive) 카드를 분리하기 전에 따라야 할 분리 전 지침:
-

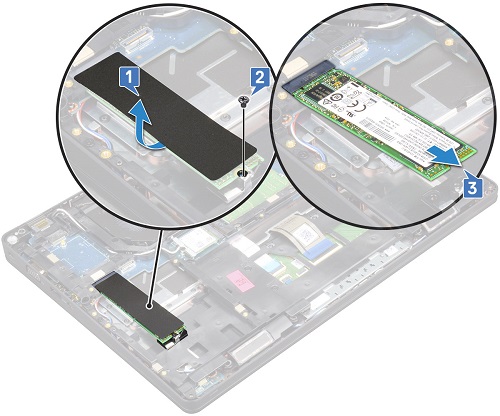

시스템을 덮개 위에 놓고 SSD 카드[1]에서 마일라 보호막을 벗겨냅니다. (새 카드를 설치할 때 필요하므로 주의해서 제거해야 합니다.)
-
시스템[2]에 카드를 고정하는 나사 1개를 분리합니다.
-
커넥터에서 SSD 카드를 밀어 꺼낸 다음 들어 올려 시스템[3]에서 꺼냅니다.
-
HDD(Hard Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:
-

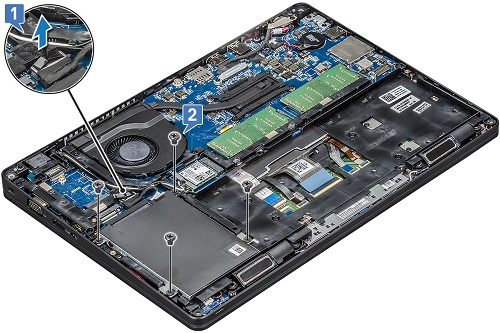

시스템을 뚜껑 위에 놓고 마더보드[1]에서 하드 드라이브 케이블을 분리합니다.
-
시스템[2]에 하드 드라이브를 고정하는 나사 4개를 분리합니다.
-
시스템에서 드라이브를 분리하고 드라이브 뒤쪽에서 하드 드라이브 케이블을 분리합니다.
-
드라이브에 하드 드라이브 브래킷을 고정하는 나사 4개를 분리합니다.
-
SIM 카드를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
-

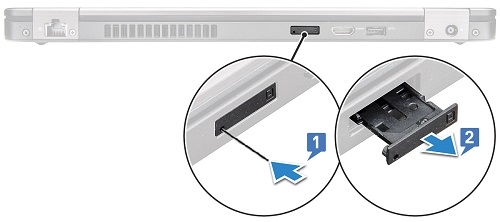

곧게 편 종이 클립이나 SIM 카드 분리 툴 같이 길고 가는 물체를 SIM 카드 트레이[1]의 하단 모서리에 있는 구멍에 삽입합니다.
-
SIM 카드 트레이[2]를 당겨서 꺼냅니다.
-
SIM을 카드 트레이[3]에 놓고 딸깍 소리가 나면서 제자리에 고정될 때까지 카드를 섀시 측면에 다시 넣습니다.
-
WWAN 카드(3G, 셀룰러 카드)를 분리하기 전에 따라야 할 분리 전 지침:
-
시스템을 뚜껑 위에 놓은 상태에서 카드 브래킷을 시스템[1] 왼쪽 후면 모서리의 마더보드에 고정하는 나사 1개를 분리합니다.
-
시스템[2]에서 브래킷을 분리하고 WWAN 카드[3]에서 안테나 케이블을 분리합니다. (안테나 케이블은 프레스 스터드 커넥터로 마무리되고 살짝 누르면 튀어 나옵니다.)
-
마더보드의 커넥터에서 카드를 밀어 꺼낸 다음 카드를 들어 올려 시스템[4]에서 꺼냅니다.
-
WLAN 카드(WiFi, 무선)를 분리하기 전에 따라야 할 분리 전 지침:
-
시스템을 뚜껑 위에 놓은 상태에서 카드 브래킷을 시스템[1]의 방열판 팬 아래의 마더보드에 고정하는 나사 1개를 분리합니다.
-
시스템[2]에서 브래킷을 분리하고 WLAN 카드[3]에서 안테나 케이블을 분리합니다. (안테나 케이블은 프레스 스터드 커넥터로 마무리되고 살짝 누르면 튀어 나옵니다.)
-
마더보드의 커넥터에서 카드를 밀어 꺼낸 다음 카드를 들어 올려 시스템[4]에서 꺼냅니다.
추가 지원이 필요할 경우 기술 지원 부서에 문의하십시오.
