OptiPlex 5070: Візуальний путівник для ваших комп'ютерів
Summary: Ця стаття є візуальним посібником із зовнішніх портів і функцій різних форм-факторів серії настільних комп'ютерів Dell OptiPlex 5070.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
У наступній статті наведено візуальний посібник із вашого комп'ютера OptiPlex 5070 і перелічено зовнішні порти та функції вашого ПК.
Примітка. Для більш детального опису кожної локації, будь ласка, перейдіть до інструкцій до системи за адресою www.dell.com/support
Зміст:
- Міні-вежа (MT) вид спереду
- Міні-вежа (MT) вид ззаду
- Малий форм-фактор (SFF) спереду
- Малий форм-фактор (SFF) заднього виду
- Мікроформ-фактор (MFF) спереду
- Мікроформ-фактор (MFF) заднього виду
- Додаткова інформація:
Міні-вежа (MT) вид спереду
(Рис.1 MT Вид спереду)
| 1 | Кнопка живлення та світлодіод живлення | 2 | Оптичний привід (опція) |
| 3 | Світлодіод активності жорсткого диска | 4 | Пристрій читання карт пам'яті (необов'язково) |
| 5 | Роз'єм для гарнітури / універсального аудіороз'єму | 6 | Роз'єм USB 2.0 з PowerShare |
| 7 | Роз'єм USB 2.0 | 8 | Роз'єм USB 3.1 Gen2 Type-C з PowerShare |
| 9 | Роз'єм USB 3.1 Gen1 Type-A |
Міні-вежа (MT) вид ззаду

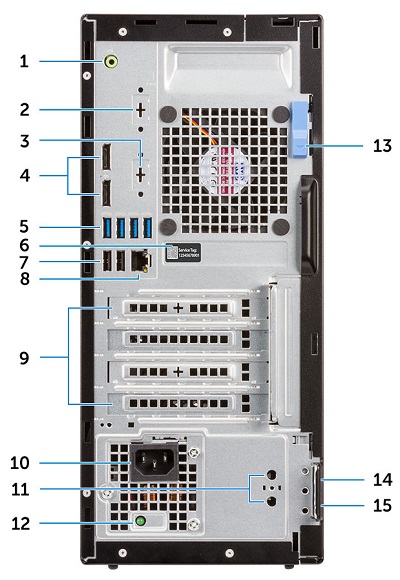

(Рис.2 MT заднього виду)
| 1 | Лінійний аудіороз'єм | 2 | Послідовний роз'єм (додатково) |
| 3 | DisplayPort/HDMI 2.0b/VGA/USB Type-C Alt-режим (опція) | 4 | З'єднувач DisplayPort x 2 |
| 5 | USB 3.1 Gen1 Type-A Роз'єм x 4 | 6 | Сервісний тег |
| 7 | Роз'єм USB 2.0 Type-A x 2 (підтримує ввімкнення SmartPower) | 8 | Роз'єм NIC Ethernet |
| 9 | Слоти для карт розширення x 4 | 10 | Роз'єм живлення |
| 11 | Зовнішні роз'єми антени SMA (додатково) | 12 | Діагностичний світлодіод блоку живлення |
| 13 | Засувка випуску | 14 | Гніздо для кабелю безпеки Кенсінгтона |
| 15 | Кільце навісного замка |
Малий форм-фактор (SFF) спереду

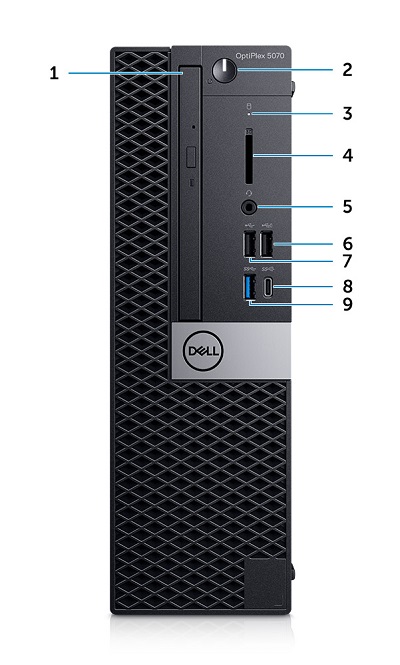

(Рис.3 Вигляд спереду SFF)
| 1 | Оптичний привід (опція) | 2 | Кнопка живлення та світлодіод живлення |
| 3 | Світлодіод активності жорсткого диска | 4 | Пристрій читання карт пам'яті (необов'язково) |
| 5 | Роз'єм для гарнітури / універсального аудіороз'єму | 6 | Роз'єм USB 2.0 з PowerShare |
| 7 | Роз'єм USB 2.0 | 8 | Роз'єм USB 3.1 Gen2 Type-C з PowerShare |
| 9 | Роз'єм USB 3.1 Gen1 Type-A |
Малий форм-фактор (SFF) заднього виду

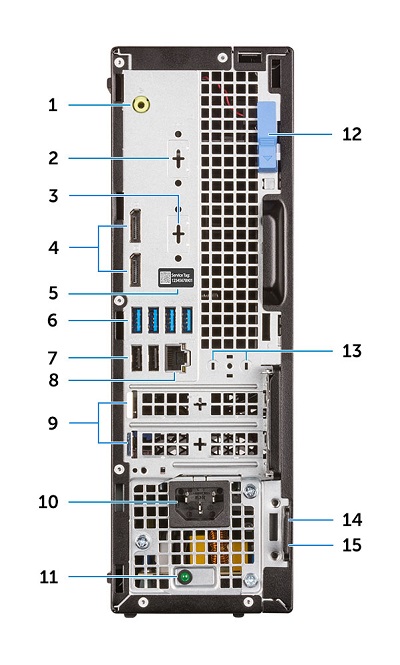

(Рис.4 SFF задній вид)
| 1 | Лінійний аудіороз'єм | 2 | Послідовний роз'єм (додатково) |
| 3 | DisplayPort/HDMI 2.0b/VGA/USB Type-C Alt-режим (опція) | 4 | З'єднувач DisplayPort x 2 |
| 5 | Сервісний тег | 6 | USB 3.1 Gen1 Type-A Роз'єм x 4 |
| 7 | USB 2.0 Conector x 2 (підтримує ввімкнення SmartPower) | 8 | Роз'єм NIC Ethernet |
| 9 | Слоти для карт розширення x 2 | 10 | Роз'єм живлення |
| 11 | Діагностичний світлодіод блоку живлення | 12 | Засувка випуску |
| 13 | Зовнішні роз'єми антени SMA (додатково) | 14 | Гніздо для кабелю безпеки Кенсінгтона |
| 15 | Кільце навісного замка |
Мікроформ-фактор (MFF) спереду

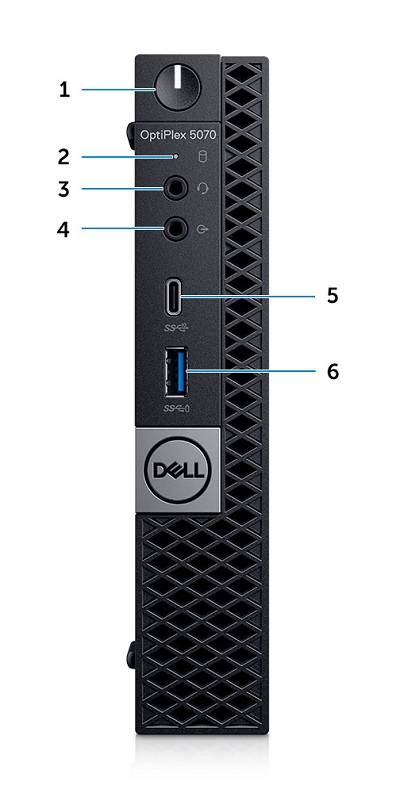

(Рис.5 Вигляд МФФ спереду)
| 1 | Кнопка живлення та світлодіод живлення | 2 | Світлодіод активності жорсткого диска |
| 3 | Роз'єм для гарнітури / універсального аудіороз'єму | 4 | Лінійний вихідний роз'єм |
| 5 | Роз'єм USB 3.1 Gen2 Type-C з PowerShare | 6 | Роз'єм USB 3.1 Gen1 Type-A з PowerShare |
Мікроформ-фактор (MFF) заднього виду

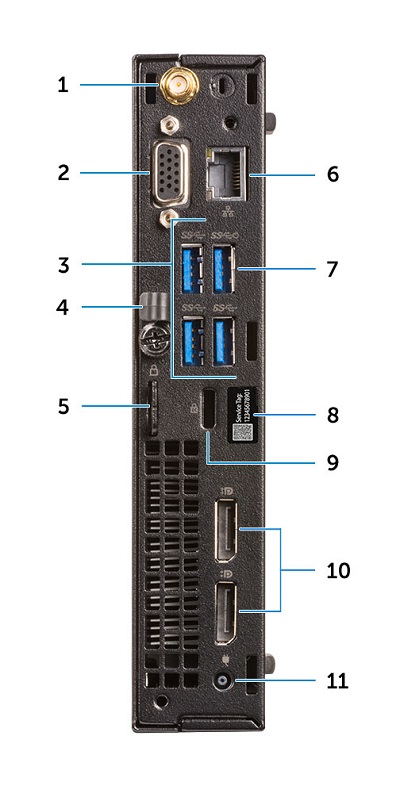

(Рис.6 MFF вид ззаду)
| 1 | Зовнішні роз'єми антени SMA (додатково) | 2 | DisplayPort/HDMI 2.0b/VGA/USB Type-C Alt-режим (опція) |
| 3 | USB 3.1 Gen1 Type-A роз'єм x 3 | 4 | Тримач для кабелю |
| 5 | Кільце навісного замка | 6 | Роз'єм NIC Ethernet |
| 7 | Роз'єм USB 3.1 Gen1 Type-A з увімкненим SmartPower | 8 | Сервісний тег |
| 9 | Гніздо для кабелю безпеки Кенсінгтона | 10 | З'єднувач DisplayPort x 2 |
| 11 | Роз'єм адаптера живлення |
Додаткова інформація:
- Посібник з OptiPlex 5070 Mini Tower (MT)
- Посібник з малого форм-фактора OptiPlex 5070 (SFF)
- OptiPlex 5070 Micro Form Factor (MFF) Інструкція
- Індекс зносу змінного блоку клієнта (CRU) OptiPlex 5070
