FORMÅL

         Forklar, hvordan MTree-replikering fungerer.

GÆLDER FOR

• Alle Data Domain-systemer
• Softwareversion 5.1 og nyere.

LØSNING:

En af de grundlæggende forskelle mellem MTree og Directory-replikering er den metode, der bruges til at bestemme, hvad der skal replikeres fra kilden til destinationen. MTree-replikering udnytter snapshots til at sikre, at destinationsdata Domain-systemet altid er et tidsbestemt billede af Data Domain-kildesystemet. Snapshots er tidsbestemte billeder af MTree. For hver MTree-replikeringskontekst opretter systemet automatisk (og sletter automatisk) snapshots af MTree.

I modsætning hertil bruger biblioteksreplikering ikke snapshots, den bruger en replikeringslog. Det skal replikere enhver ændring, der er foretaget i indholdet af kildemappen i den rækkefølge, den blev ændret. Så for eksempel, hvis file_1 oprettes, derefter ændres og derefter slettes. Katalogreplikeringen replikerer oprettelsen af file_1, ændringen og sletningstrinnene til destinations-DDR.

En fordel ved MTree-replikering er, at ved hjælp af snapshots kan nogle af de mellemliggende ændringer af filerne springes over, hvilket reducerer mængden af data, der skal sendes over netværket, og reducerer replikeringsforsinkelsen.

Replikering af MTree bruger følgende trin:

1. Der oprettes et snapshot ved kilden til MTree-replikeringskonteksten. Dette snapshot sammenlignes med det sidste snapshot, og ændringerne sendes over til destinationen.
2. På destinationen opdateres MTree, men filerne vises ikke for brugeren, før ALLE ændringerne for det seneste snapshot er modtaget.

Ovenstående trin gentages, hver gang der oprettes et snapshot på MTree, hvilket kan ske på en af to måder:

1. Når replikeringsforsinkelsen er mere end 15 minutter, og der ikke aktuelt replikeres noget snapshot (systemgenererede-periodiske-snapshots)
2. På brugerdefinerede tidspunkter (f.eks. efter fuldførelse af et sikkerhedskopieringsjob) (brugeroprettede snapshots).
3. Når snapshottet er replikeret, afbrydes forbindelsen til destinationen.  Der oprettes en ny forbindelse mellem kilde-DD og destinations-DD, når det næste snapshot replikeres.

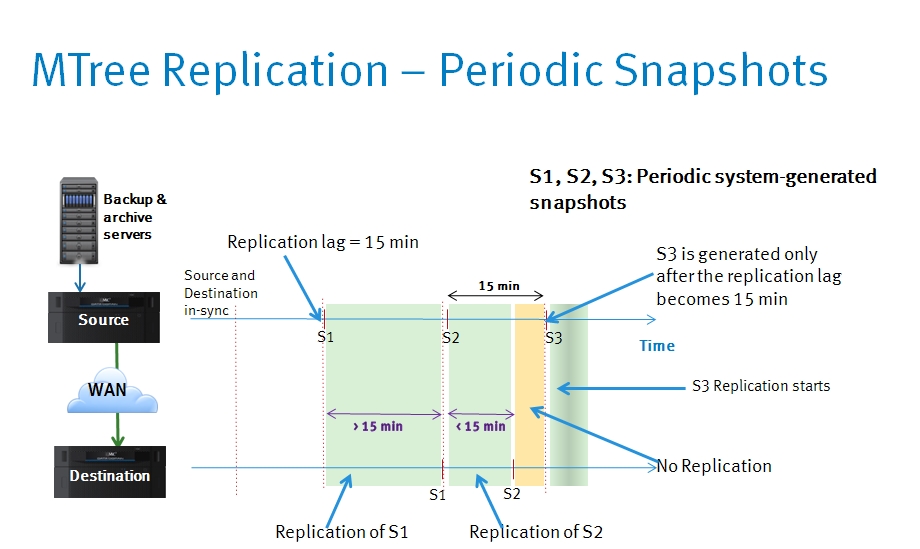

Eksempel 1:

• S1, S2 og S3 er periodiske systemgenererede snapshots.
• S1 genereres og begynder at replikere til destinationen.
• S1 tager mere end 15 minutter at afslutte replikeringen.
• Når S1-replikeringen er fuldført, afbrydes forbindelsen på destinationen.
• Da tiden siden S1 blev oprettet er længere end 15 minutter, oprettes et nyt periodisk snapshot S2, som begynder at replikere. Replikering af S2 fuldføres på mindre end 15 minutter.
• Systemet venter, indtil 15 minutter fra oprettelsen af S2 er gået, før oprettelsen af S3 (og sletning af S1).
• Replikering af S3 begynder med det samme.

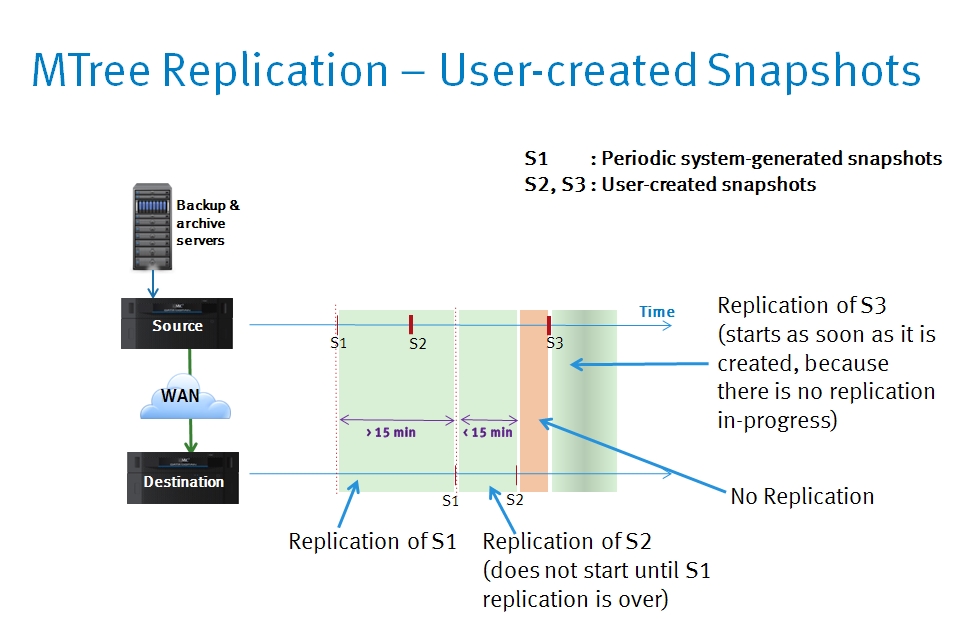

Eksempel 2:

I dette eksempel kan vi se interaktionerne mellem brugergenererede snapshots og de periodisk genererede snapshots:

• S1 er et periodisk systemgenereret øjebliksbillede. S2 og S3 er brugergenererede snapshots
• S1 genereres og begynder at replikere til destinationen.
• Under replikeringen af S1 oprettes et brugergenereret snapshot S2.
• Da S1 stadig replikeres, fortsætter systemet med at replikere S1, indtil det er fuldført. Replikering af S2 er sat på pause, indtil S1 er fuldført.
• Når S1 er færdig med replikeringen, begynder replikeringen af S2 med det samme.
• Hvis S2 replikeres på mindre end 15 minutter, går systemet tilbage til at vente i 15 minutter efter oprettelse af S2, før det næste systemgenererede snapshot oprettes.
• I dette eksempel oprettes der imidlertid et nyt brugergenereret snapshot S3, før de 15 minutter er gået.
• Da der ikke er nogen replikering i gang, begynder replikeringen af S3 umiddelbart efter, at den er oprettet.
• Da S2 og S3 er brugergenererede snapshots, slettes S1 ikke, før der oprettes et 3. systemgenereret snapshot.

REFERENCE

• Ofte stillede spørgsmål om MTree-replikering 180842 .
