SCOPO

         Spiegare come funziona la replica MTree.

SI APPLICA A

• Tutti i sistemi Data Domain
• Software versione 5.1 e successive.

SOLUZIONE:

Una delle differenze fondamentali tra la replica di MTree e directory è il metodo utilizzato per determinare ciò che deve essere replicato dall'origine alla destinazione. La replica MTree sfrutta le istantanee per garantire che il sistema Data Domain di destinazione sia sempre un immagine point-in-time del sistema Data Domain di origine. Le istantanee sono immagini point-in-time dell MTree. Per ogni contesto di replica MTree, il sistema crea (ed elimina automaticamente) istantanee dell MTree.

Al contrario, la replica di directory non utilizza istantanee, ma un log di replica. Deve replicare ogni modifica apportata al contenuto della directory di origine nella sequenza in cui è stata modificata. Ad esempio, se file_1 viene creata, modificata ed eliminata. La replica di directory replica la creazione di file_1, la modifica e la procedura di eliminazione nel DDR di destinazione.

Un vantaggio della replica MTree è che, utilizzando le istantanee, alcune delle modifiche intermedie ai file possono essere ignorate, riducendo la quantità di dati da inviare in rete e il ritardo di replica.

Per la replica MTree vengono utilizzati i seguenti passaggi:

1. Viene creata un'istantanea all'origine del contesto di replica MTree. Questa istantanea viene confrontata con l'ultima istantanea e le modifiche vengono inviate alla destinazione.
2. Sulla destinazione, l MTree viene aggiornato, ma i file non verranno esposti all'utente fino a quando non vengono ricevute TUTTE le modifiche per l'istantanea più recente.

I passaggi precedenti vengono ripetuti ogni volta che viene creata un'istantanea sull MTree, che può verificarsi in uno dei due modi:

1. Quando il ritardo di replica è superiore a 15 minuti e non vi sono istantanee attualmente replicate (istantanee periodiche generate dal sistema)
2. In orari specificati dall'utente (ad esempio dopo il completamento di un processo di backup) (snapshot create dall'utente).
3. Dopo la replica dell'istantanea, la connessione sulla destinazione viene disconnessa.  Quando viene replicata l'istantanea successiva, viene stabilita una nuova connessione tra il DD di origine e il DD di destinazione.

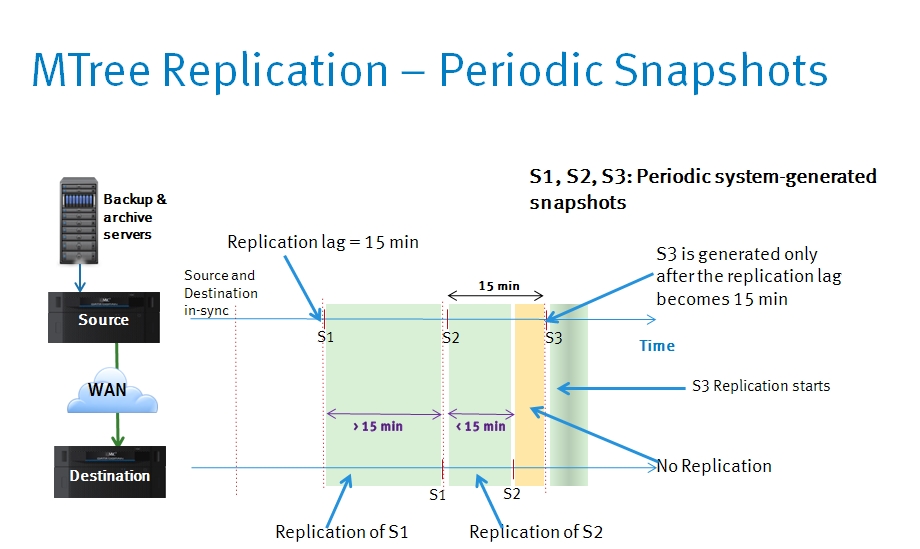

Esempio 1:

• S1, S2 e S3 sono snapshot periodiche generate dal sistema.
• S1 viene generato e inizia la replica nella destinazione.
• S1 richiede più di 15 minuti per completare la replica.
• Al termine della replica S1, la connessione sulla destinazione viene disconnessa.
• Poiché il tempo trascorso dalla creazione di S1 è superiore a 15 minuti, viene creata una nuova snapshot periodica S2 e inizia la replica. La replica di S2 viene completata in meno di 15 minuti.
• Il sistema attende fino a quando non sono trascorsi 15 minuti dalla creazione di S2 prima della creazione di S3 (e dell'eliminazione di S1).
• La replica di S3 inizia immediatamente.

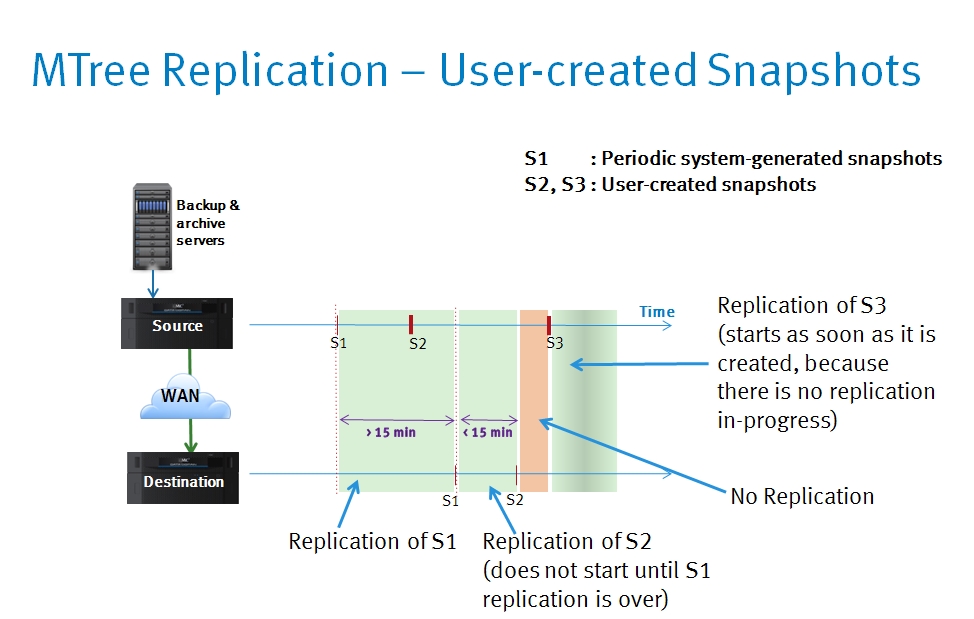

Esempio 2:

In questo esempio possiamo vedere le interazioni delle istantanee generate dall'utente e delle istantanee generate periodicamente:

• S1 è un'istantanea periodica generata dal sistema. S2 e S3 sono snapshot generate dall'utente
• S1 viene generato e inizia la replica nella destinazione.
• Durante la replica di S1, viene creata una snapshot S2 generata dall'utente.
• Poiché S1 è ancora in fase di replica, il sistema continua a replicare S1 fino al completamento. La replica di S2 viene sospesa fino al completamento di S1.
• Al termine della replica di S1, la replica di S2 inizia immediatamente.
• Se S2 viene replicato in meno di 15 minuti, il sistema torna ad attendere 15 minuti dalla creazione di S2 prima della successiva creazione dell'istantanea generata dal sistema.
• Tuttavia, in questo esempio, una nuova snapshot S3 generata dall'utente viene creata prima che siano trascorsi 15 minuti.
• Poiché non vi è alcuna replica in corso, la replica di S3 inizia immediatamente dopo la creazione.
• Poiché S2 e S3 sono istantanee generate dall'utente, S1 non viene eliminata fino a quando non viene creata una terza istantanea generata dal sistema.

RIFERIMENTO

• Domande frequenti sulla replica MTree 180842 .
