Visuell veiledning til din Precision 7550-datamaskin

Summary: Denne artikkelen er en visuell veiledning til de eksterne portene på og funksjonene til Precision Mobile Workstation 7550.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Følgende artikkel inneholder en visuell veiledning for Precision Mobile Workstation 7550 og inneholder en liste over eksterne porter og funksjoner for den bærbare PC-en.

MERK: For en mer detaljert beskrivelse, se produktveiledningen på www.dell.com/support



Innholdsfortegnelse:

  1. Sett forfra
  2. Sett ovenfra
  3. Sett fra undersiden
  4. Sett bakfra
  5. Sett fra venstre side
  6. Sett fra høyre side
  7. Visning for strømadapter
  8. Tilleggsinformasjon:



Sett forfra



Skjermvisning med RGB-kamera

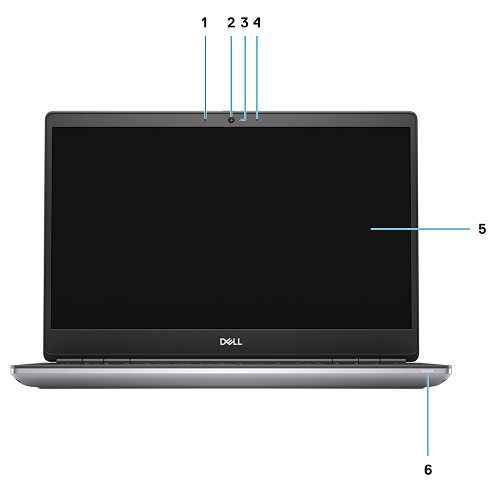

Vis RGB-visning

Figur 1: Sett forfra: Skjerm med RGB-kamera



1 Mikrofon 2 Kamera
3 LED-lampe for kamera 4 Mikrofon
5 Skjerm 6 LED-lampe for batteristatus



Skjermvisning med IR-kamera

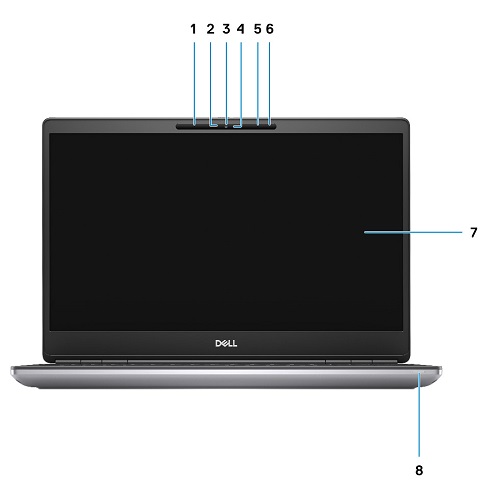

Sett fra skjermen med IR-kamera

Figur 2: Sett forfra: Skjerm med IR-kamera



1 Mikrofon 2 IR-kamerasensor
3 Kamera 4 LED-lampe for kamera
5 Mikrofon 6 Nærhetssensor
7 Skjerm 8 LED-batteristatus


Tilbake til toppen



Sett ovenfra

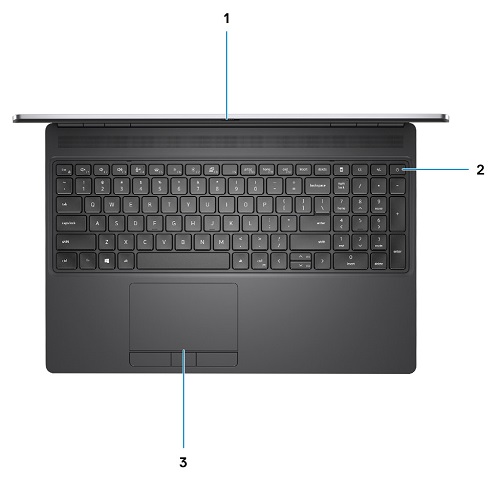

Sett fra håndleddsstøtten

Figur 3: Sett ovenfra



1 Kameraets lukkerhastighet 2 Av/på-knapp (med valgfri fingeravtrykkleser)
3 Styreplate


Tilbake til toppen



Sett fra undersiden



Sett nedenfra

Figur 4: Sett fra undersiden



1 Etikett for service-ID 2 Vifteventil


Tilbake til toppen



Sett bakfra

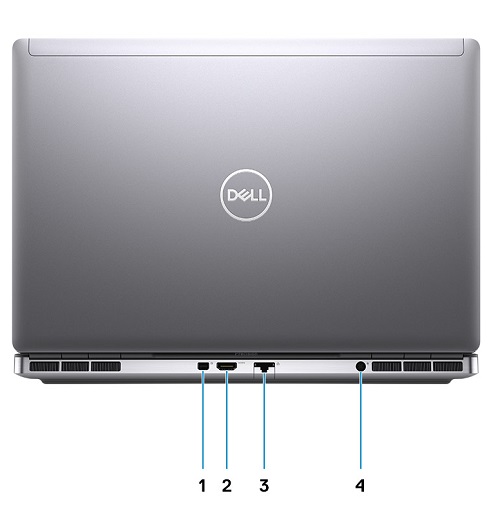

Sett bakfra

Figur 5: Sett bakfra



1 Mini DisplayPort 1.4 2 HDMI 3.0-port
3 Nettverksport 4 Strømadapterport


Tilbake til toppen



Sett fra venstre side

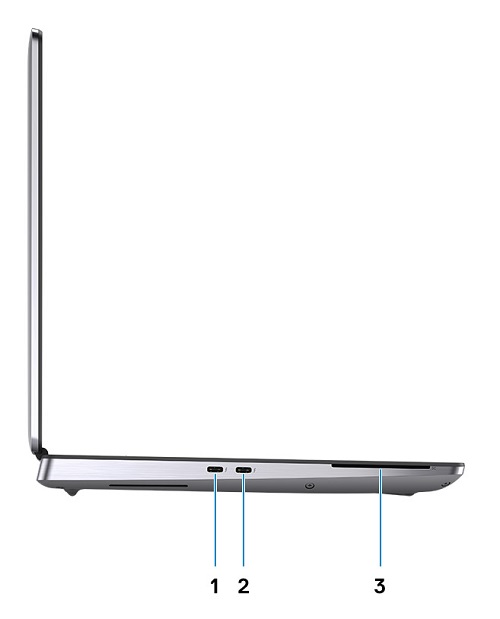

Sett fra venstre side

Figur 6: Sett fra venstre side



1 USB 3.2 Gen 2 type-C Thunderbolt 3-port 2 USB 3.2 Gen 2 type-C Thunderbolt 3-port
3 Smartkortleser (tilleggsutstyr)


Tilbake til toppen



Sett fra høyre side

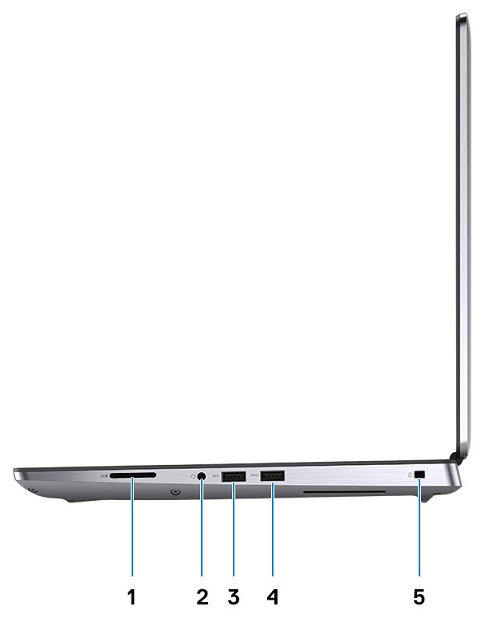

Sett fra høyre side

Figur 7: Sett fra høyre side



1 SD-kortspor 2 Port for hodetelefon og/eller mikrofon
3 USB 3.2 Gen 1 type-A-port 4 USB 3.2 Gen 1 type A-port med PowerShare
5 Kileformet spor til lås


Tilbake til toppen



Visning for strømadapter



180 W strømadapter BK

Figur 8: Strømadapter 180 W sylindertype

Beskrivelse Verdier
Skriv inn 180 W strømadapter
Inngangsspenning 100–240 V vekselstrøm
Utgangsstrøm 9,23 A
Utgangseffekt 180 W
Utgangsspenning 19,50 V likestrøm


Tilbake til toppen



Tilleggsinformasjon:




Tilbake til toppen
