Dell EMC Unity: Een ruwe berekening uitvoeren om bruikbare ruimte in een dynamische storagepool te bepalen. (Op te lossen door gebruiker)
Summary: In dit artikel wordt de functie voor de dynamic pool van Dell EMC Unity kort beschreven en wordt de onderliggende schijven toegewezen.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Dynamic Pools is een groeptechnologie die is geïntroduceerd voor All Flash systemen in Dell EMC Unity OE versie 4.2 en hoger. Dynamic Pools vervangt de vorige Pool-technologie, die nu Traditional Pools wordt genoemd, als het standaardpooltype voor All Flash-systemen. Dynamic pools maken gebruik van geavanceerde RAID-technieken en gedistribueerde sparing om een beter storagegebruik en vereenvoudigde planning te bieden dan traditionele pools.
Ondersteunde configuratie:
Het Dell EMC Unity systeem moet All-Flash
zijn Het Dell EMC Unity systeem moet OE 4.2 of hoger
uitvoerenRAID-breedtetoewijzing tijdens het maken van
de pool Dynamic pools zijn het standaardtype voor All-Flash systemen, wanneer deze worden gemaakt binnen Unisphere.
Traditionele pools kunnen alleen worden gemaakt op een All-flash-systeem via UEMCLI.

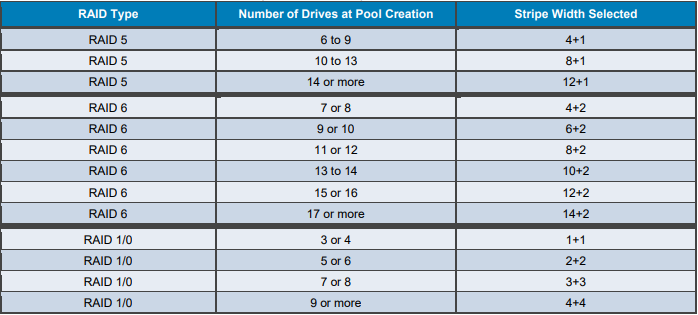

In de onderstaande tabel ziet u welke RAID-breedte het Dell EMC Unity systeem selecteert, afhankelijk van het aantal schijven dat is geselecteerd tijdens het maken van de initiële groep:
Hoe dynamische pools onderliggende schijven
toewijzen In dit scenario maakt de klant een dynamische pool met 16x schijven, elke schijf 1920 GB groot, en heeft RAID 6-bescherming geselecteerd.
Op basis van de bovenstaande tabel met RAID-breedtes wordt een RAID 6-breedte van 12+2 toegewezen. Bij het maken van een dynamische pool worden alle 16x schijven gebruikt voor data, pariteit en reservetoewijzingen. Omdat de vrije omvang voor deze dynamische groep gelijk is aan ongeveer 1x de schijfwaarde, gebruiken we 15x de schijfruimte om de data- en pariteitsgebieden toe te wijzen. Een dynamische storagepool wijst ongeveer 1x schijven aan reservegebieden toe voor elke 31x schijven in de groep.
De berekening valt uiteen als braakliggend.
De bruikbare ruimte per schijf na het formatteren is 1751 GB.
De hoeveelheid bruikbare ruimte voor het toewijzen van data en pariteitsgebieden.
1751 GB x 15 = 26.355 GB
Omdat RAID 6-data en -pariteit over de schijven roteren en we een breedte van 12+2 hebben, worden de data- en pariteitsgebieden elke 14x gedraaid totdat we niet meer genoeg ruimte hebben om een volledige 12+2-strip te voltooien.
26.355 GB / 14 = 1882,5 GB
Omdat de bruikbare ruimte binnen de dynamische pool direct gerelateerd is aan data-extents, wat gegroepeerde rotaties van 12 zijn, moeten we nu vermenigvuldigen met 12.
1882,5 GB x 12 = 22.590 GB
In ons voorbeeld gaf de dynamische storagepool slechts een bruikbare ruimte van 20,2 TB weer voor de klant, waardoor wij 2230,14 GB aan 'niet-verantwoorde' ruimte overhielden. De 2230,14 GB aan ruimte werd echter gebruikt door RAID-groepsmetadata, FLU-metadata, metadata met betrekking tot systeemdrivers, enz.... Daarom sluit het systeem die ruimte vervolgens uit voor de 'bruikbare' ruimte die beschikbaar is voor de gebruiker in plaats van de volledige 22.590 weer te geven GB en toont 2,230.14 GB van wat al is verbruikt.
Ondersteunde configuratie:
Het Dell EMC Unity systeem moet All-Flash
zijn Het Dell EMC Unity systeem moet OE 4.2 of hoger
uitvoerenRAID-breedtetoewijzing tijdens het maken van
de pool Dynamic pools zijn het standaardtype voor All-Flash systemen, wanneer deze worden gemaakt binnen Unisphere.
Traditionele pools kunnen alleen worden gemaakt op een All-flash-systeem via UEMCLI.
In de onderstaande tabel ziet u welke RAID-breedte het Dell EMC Unity systeem selecteert, afhankelijk van het aantal schijven dat is geselecteerd tijdens het maken van de initiële groep:
Hoe dynamische pools onderliggende schijven
toewijzen In dit scenario maakt de klant een dynamische pool met 16x schijven, elke schijf 1920 GB groot, en heeft RAID 6-bescherming geselecteerd.
Op basis van de bovenstaande tabel met RAID-breedtes wordt een RAID 6-breedte van 12+2 toegewezen. Bij het maken van een dynamische pool worden alle 16x schijven gebruikt voor data, pariteit en reservetoewijzingen. Omdat de vrije omvang voor deze dynamische groep gelijk is aan ongeveer 1x de schijfwaarde, gebruiken we 15x de schijfruimte om de data- en pariteitsgebieden toe te wijzen. Een dynamische storagepool wijst ongeveer 1x schijven aan reservegebieden toe voor elke 31x schijven in de groep.
De berekening valt uiteen als braakliggend.
De bruikbare ruimte per schijf na het formatteren is 1751 GB.
De hoeveelheid bruikbare ruimte voor het toewijzen van data en pariteitsgebieden.
1751 GB x 15 = 26.355 GB
Omdat RAID 6-data en -pariteit over de schijven roteren en we een breedte van 12+2 hebben, worden de data- en pariteitsgebieden elke 14x gedraaid totdat we niet meer genoeg ruimte hebben om een volledige 12+2-strip te voltooien.
26.355 GB / 14 = 1882,5 GB
Omdat de bruikbare ruimte binnen de dynamische pool direct gerelateerd is aan data-extents, wat gegroepeerde rotaties van 12 zijn, moeten we nu vermenigvuldigen met 12.
1882,5 GB x 12 = 22.590 GB
In ons voorbeeld gaf de dynamische storagepool slechts een bruikbare ruimte van 20,2 TB weer voor de klant, waardoor wij 2230,14 GB aan 'niet-verantwoorde' ruimte overhielden. De 2230,14 GB aan ruimte werd echter gebruikt door RAID-groepsmetadata, FLU-metadata, metadata met betrekking tot systeemdrivers, enz.... Daarom sluit het systeem die ruimte vervolgens uit voor de 'bruikbare' ruimte die beschikbaar is voor de gebruiker in plaats van de volledige 22.590 weer te geven GB en toont 2,230.14 GB van wat al is verbruikt.
Additional Information
Relevante Knowledge Base-artikelen en documenten:
https://support.emc.com/docu85573_Dell-EMC-Unity:-Dynamic-Pools---Overview.pdf?language=en_US
https://support.emc.com/docu85573_Dell-EMC-Unity:-Dynamic-Pools---Overview.pdf?language=en_US
