Latitude 5510: Visual Guide to your Computer (Guide de votre ordinateur en images)
Summary: L’article suivant constitue un guide visuel de votre ordinateur portable Latitude 5510 et répertorie les ports externes et les fonctionnalités de votre ordinateur portable. ...
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : Pour obtenir une description plus détaillée de chaque emplacement, consultez le manuel de l’ordinateur portable à l’adresse www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue du dessous
- Vue latérale gauche
- Affichage de gauche à droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Cause
Vue avant

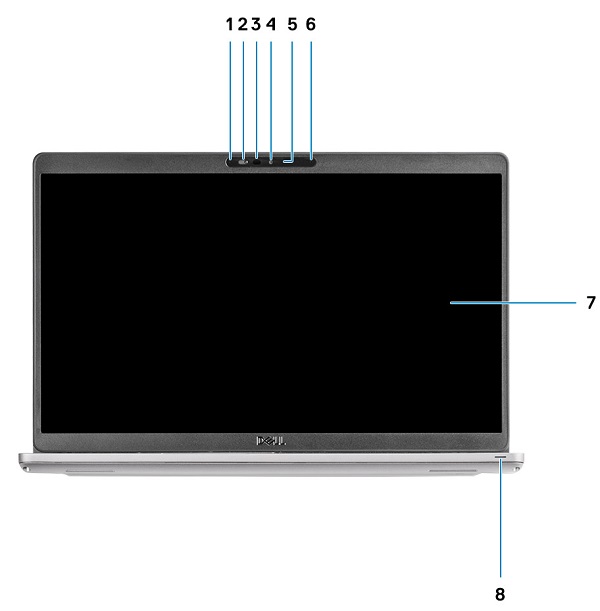

(Figure 1 : Vue de face)
| 1 | Microphone matriciel | 2 | Obturateur de la caméra |
| 3 | Émetteur infrarouge (en option) | 4 | Caméra |
| 5 | Voyant d’état de la Webcam | 6 | Microphone matriciel |
| 7 | Écran | 8 | LED du voyant d’activité |
Vue du dessus

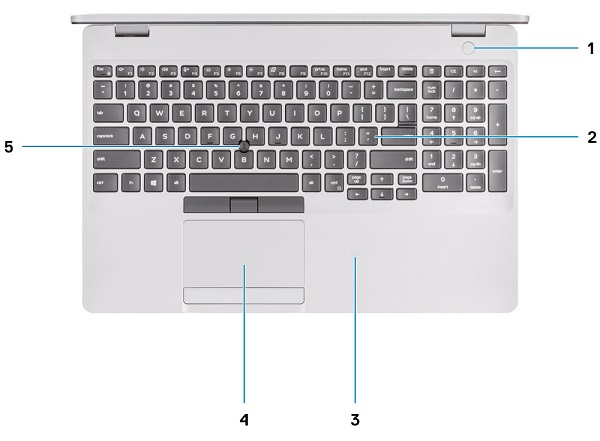

(Figure 2 : Vue du dessus)
| 1 | Bouton d’alimentation avec lecteur d’empreintes digitales (en option) | 2 | Clavier |
| 3 | NFC avec lecteur de carte à puce sans contact (en option) | 4 | Pavé tactile |
| 5 | Trackpoint |
Vue du dessous

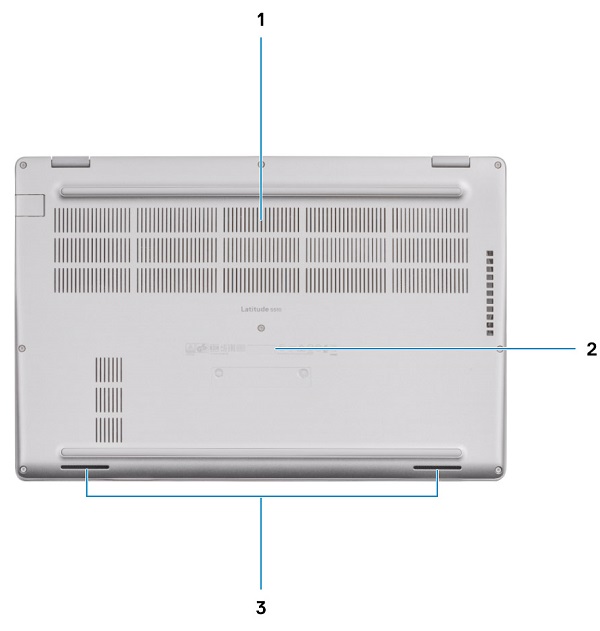

(Figure 3 : Vue du dessous)
| 1 | Orifice d'aération | 2 | Emplacement du numéro de série |
| 3 | Haut-parleurs |
Vue latérale gauche

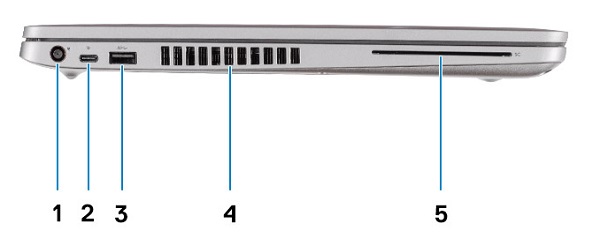

(Figure 4 : Vue de gauche)
| 1 | Connecteur DC-In | 2 | Connecteur USB 3.2 Gen 2 (USB Type-C) avec DisplayPort/PowerDelivery/Thunderbolt (en option) |
| 3 | Connecteur Type-A USB 3.2 Gen1 | 4 | Orifice d'aération |
| 5 | Lecteur de carte intelligent (en option) |
Affichage de gauche à droite

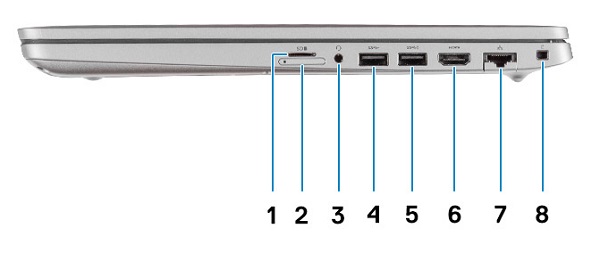

(Figure 5 : Vue de droite)
| 1 | Logement de carte micro SD | 2 | Logement de carte micro SIM |
| 3 | Connecteur jack audio universel | 4 | Connecteur Type-A USB 3.2 Gen1 |
| 5 | Connecteur USB 3.2 Type-A avec PowerShare | 6 | Connecteur HDMI 1.4b |
| 7 | Connecteur réseau | 8 | Logement antivol Wedge |
Resolution
Vue de l'adaptateur CA
(Figure.6 Adaptateur CA 65 W)
| Type 65 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 3,34 A (continu) |
| Alimentation de sortie | 65 W |
| Tension de sortie | 19,5 VCC |
(Figure.7 Adaptateur CA 90 W)
| Type 90 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 4,62 A (continu) |
| Alimentation de sortie | 90 W |
| Tension de sortie | 19,5 VCC |
(Figure.8 Adaptateur CA 65/90 W Type-C)
| Câble USB Type-C 65/90 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 4,62 A (continu) |
| Alimentation de sortie | 65/90 W |
| Tension de sortie | 19,5 VCC |
Additional Information
- Guide de démontage/retrait des composants remplaçables par l’utilisateur sur les systèmes Latitude 5510
- Documents en ligne latitude 5510
