Latitude 5510: Visuell veiledning til datamaskinen
Summary: Følgende artikkel inneholder en visuell veiledning for den bærbare Pc-en Latitude 5510 og oppgir de eksterne portene og funksjonene til den bærbare PC-en.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse av hver plassering, kan du gå til håndboken for den bærbare PC-en på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Sett ovenfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon:
Cause
Sett forfra

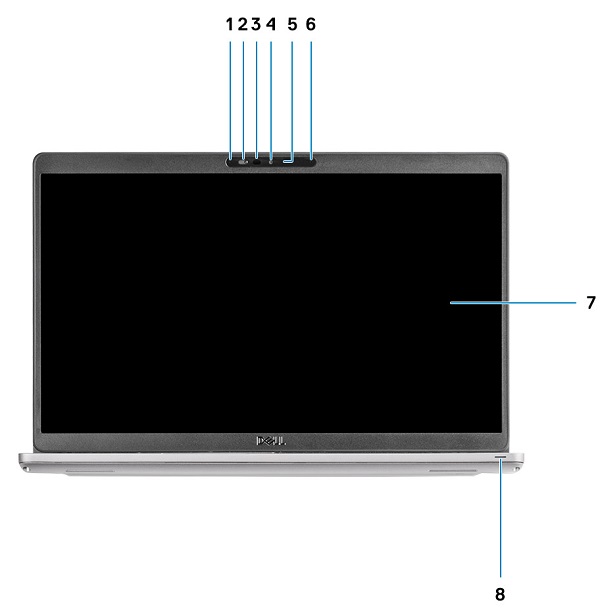

(Figur 1 Sett forfra)
| 1 | Seriekoblet mikrofon | 2 | Kameraets lukkerhastighet |
| 3 | Infrarød sender (IR) (ekstrautstyr) | 4 | Kamera |
| 5 | Indikatorlampe for kamerastatus | 6 | Seriekoblet mikrofon |
| 7 | Skjerm | 8 | LED-aktivitetslys |
Sett ovenfra
(Figur 2 Sett ovenfra)
| 1 | Av/på-knapp med fingeravtrykksleser (tilleggsutstyr) | 2 | tastatur |
| 3 | NFC med kontaktløs smartkortleser (ekstrautstyr) | 4 | Styreplate |
| 5 | Trackpoint |
Sett fra undersiden
(Figur 3 Sett fra undersiden)
| 1 | Lufteventil | 2 | Plassering av service-ID |
| 3 | Høyttalere |
Sett fra venstre side
(Figur 4 Sett fra venstre side)
| 1 | DC-inn-kontakt | 2 | USB 3.2 2. generasjons (USB Type-C-kontakt) med DisplayPort/strømforsyning/Thunderbolt (ekstrautstyr) |
| 3 | USB 3.2 Gen1 type-A-kontakt | 4 | Lufteventil |
| 5 | Smartkortleser (tilleggsutstyr) |
Sett fra høyre side
(Figur 5 Sett fra høyre side)
| 1 | Micro SD-kortspor | 2 | Micro SIM-kortspor |
| 3 | Universell lydkontakt | 4 | USB 3.2 Gen1 type-A-kontakt |
| 5 | USB 3.2 Type-A-kontakt m/PowerShare | 6 | HDMI 1.4b-kontakt |
| 7 | Nettverkskontakt | 8 | Kileformet sikkerhetsspor |
Resolution
Visning for strømadapter
(Figur 6 65 W strømadapter)
| Type 65 W | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 3,34 A (kontinuerlig) |
| Utgangseffekt | 65 W |
| Utgangsspenning | 19,5 V likestrøm |
(Figur 7 90 W strømadapter)
| Type 90 W | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 4,62 A (kontinuerlig) |
| Utgangseffekt | 90 W |
| Utgangsspenning | 19,5 V likestrøm |
(Figur 8 65/90 W Type-C strømadapter)
| USB Type-C 65/90 W | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 4,62 A (kontinuerlig) |
| Utgangseffekt | 65/90 W |
| Utgangsspenning | 19,5 V likestrøm |
Additional Information
- Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på Latitude 5510
- Dokumenter på Internett for Latitude 5510
