Guide de démontage et de retrait des composants remplaçables par l’utilisateur (CRU) sur les systèmes au format compact (SFF) OptiPlex 5070

Résumé: Cet article constitue un guide pour le retrait de ces pièces de l’ordinateur de bureau Dell OptiPlex 5070 au format compact, que n’importe quel utilisateur peut lui-même lui-même retirer et remplacer. ...

Cet article concerne Cet article ne concerne pas Cet article n’est associé à aucun produit spécifique. Toutes les versions du produit ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Symptômes

Ces guides vous guident pas à pas pour retirer en toute sécurité les composants remplaçables par l’utilisateur (CRU) sur les systèmes au format compact (SFF) OptiPlex 5070. (Les pièces remplaçables par l’utilisateur sont les composants du système qui peuvent être retirées ou remplacées sans l’aide d’un technicien). Ces manuels incluent également des images auxquelles vous pouvez vous référer.

Sommaire :

  1. Guide de retrait des pièces remplaçables par l’utilisateur
  2. Instructions de suppression



Guide de retrait



Si vous ne trouvez pas les informations dont vous avez besoin, reportez-vous au manuel système.

L’article ci-dessous fournit des informations sur les pratiques à suivre avant de travailler avec du matériel électrique.


Retour au début



Instructions de suppression



SLN317722_en_US__1icon Remarque : Cliquez sur le titre de la section que vous souhaitez ouvrir ci-dessous afin d’afficher son contenu.



|



SLN317722_en_US__2ReqTools_E7450_BKeith_01



1 Petit tournevis cruciforme 2 Pointe en plastique
3 Petit tournevis à tête plate

SLN317722_en_US__1icon Remarque : Faites attention si vous utilisez un grand tournevis cruciforme ou à tête plate, vous risquez d’endommager la tête des vis. Il devient alors impossible de retirer les vis sans outils spéciaux, dont nos ingénieurs sur site ne disposent pas.



  1. Instructions à suivre avant de retirer le capot du système :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

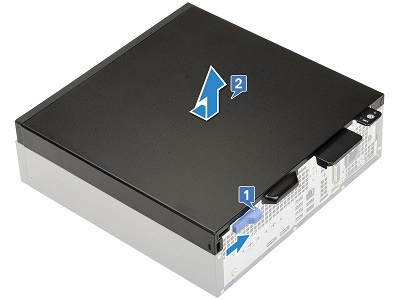

  2. Appuyez sur le loquet de déverrouillage bleu situé à l’arrière du système vers le centre [1], puis poussez le capot supérieur vers l’arrière du châssis et soulevez-le pour le retirer du système [2].

SLN317722_en_US__4CRU_5070_Base_SFF_01_BK



  1. Instructions à suivre avant de retirer le panneau avant :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système.

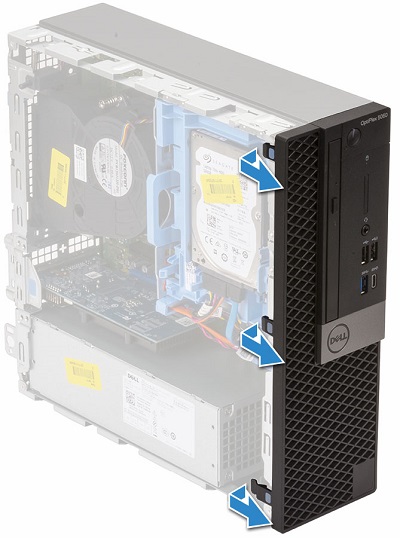

  2. Faites levier sur les trois (3) clips de fixation le long de la partie supérieure du panneau.

SLN317722_en_US__5CRU_5070_Bezel_SFF_01_BK

  1. Faites pivoter le panneau sur les crochets situés en bas du cadre et tirez-le pour le retirer de l’avant de l’ordinateur.



  1. Instructions à suivre avant de retirer les cartes d’extension :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système.

  2. Tirez sur la patte métallique bleue à l’arrière du système pour déverrouiller les logements d’option [1]

SLN317722_en_US__6CRU_5070_ECard_SFF_01_BK

  1. Vérifiez la présence d’une patte de déverrouillage [2] enfoncez-la, puis soulevez-la pour la retirer du logement et de l’ordinateur [3]



  1. Instructions à suivre avant de retirer la pile bouton :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système.

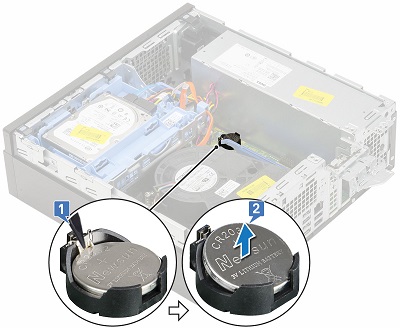

  2. La pile bouton se trouve entre le dissipateur de chaleur et le bloc d’alimentation. À l’aide d’une pointe en plastique, appuyez sur le loquet de déverrouillage jusqu’à ce que la batterie se dégage [1].

SLN317722_en_US__7CRU_5070_Coin_SFF_01_BK

  1. Retirez la batterie du système [2]



  1. Instructions à suivre avant de retirer le disque dur :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système.

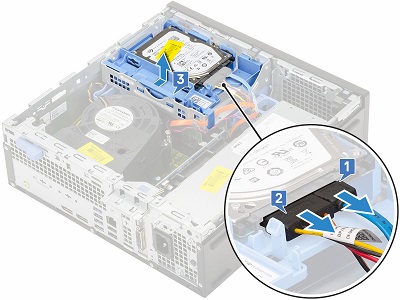

  2. Le disque dur se trouve dans le coin avant droit du système. Les disques durs 3,5 pouces et 2,5 pouces sont adaptés à cet assemblage. Débranchez les câbles situés à l’arrière du disque [1,2].

SLN317722_en_US__8CRU_5070_HDD_SFF_01_BK

  1. Poussez la patte de déverrouillage bleue à l’arrière de l’assemblage et soulevez-la vers l’avant du système, puis soulevez-la pour la retirer de l’ordinateur [3]



  1. Instructions à suivre avant de retirer le lecteur de disque optique (DVD/CD RW) :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le cache du système, panneau avant et Assemblage du disque dur

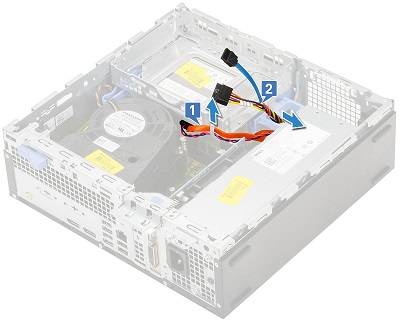

  2. Retirez les câbles du lecteur optique [1] et les câbles de disque dur [2] du clip de fixation et de la patte de dégagement du disque dur/lecteur de disque optique situés sur le côté droit du bâti de disque.

SLN317722_en_US__9CRU_5070_ODD_SFF_01_BK

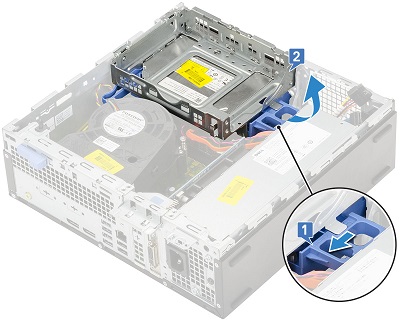

  1. Poussez la glissière bleue vers l’arrière de l’ordinateur [1] pour déverrouiller le bâti de disque. Faites pivoter le bâti vers le haut sur le côté droit du châssis [2].

SLN317722_en_US__10CRU_5070_ODD_SFF_02_BK

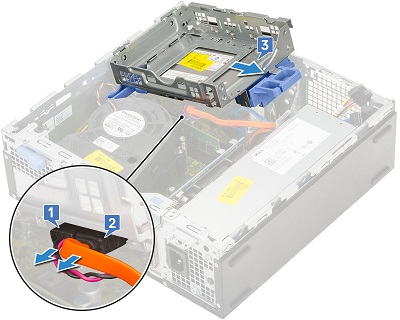

  1. Débranchez les câbles d’alimentation et de données du lecteur optique [1,2] de l’arrière du lecteur de disque optique, puis faites glisser et soulevez le bâti de disque pour le retirer du système [3].

SLN317722_en_US__11CRU_5070_ODD_SFF_03_BK

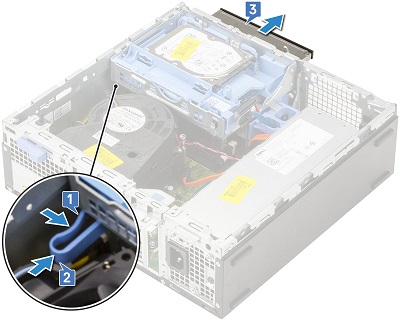

  1. Pincez la patte de déverrouillage bleue située à l’arrière du lecteur de disque optique [1] et poussez le loquet vers l’avant du bâti de lecteur [2], puis tirez le lecteur optique pour le retirer du bâti des lecteurs [3].

SLN317722_en_US__12CRU_5070_ODD_SFF_04_BK



  1. Instructions à suivre avant de retirer la carte SSD M.2 :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système, le panneau avant et le bâti de disque.

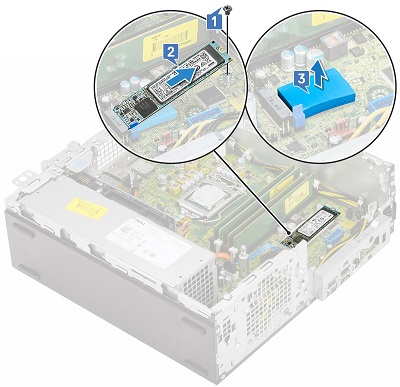

  2. Le M.2 se trouve sous le bâti des lecteurs. Retirez la vis qui maintient la carte enfoncée [1].

SLN317722_en_US__13CRU_5070_SSD_SFF_01_BK

  1. Soulevez la carte pour la retirer du connecteur et de l’ordinateur [2] et retirez le tampon thermique du dessous de la carte [3].



  1. Instructions à suivre avant de retirer le ventilateur du pulseur du dissipateur de chaleur :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système, le panneau avant et le bâti de disque.

  2. Débranchez le câble du ventilateur de la carte mère [1] et retirez les trois (3) vis qui fixent le pulseur au dissipateur de chaleur [2].

SLN317722_en_US__14CRU_5070_Fan_SFF_01_BK

  1. Soulevez le ventilateur du dissipateur de chaleur pour le retirer de l’ordinateur [3].



  1. Instructions à suivre avant de retirer la mémoire :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système, le panneau avant et le bâti de disque.

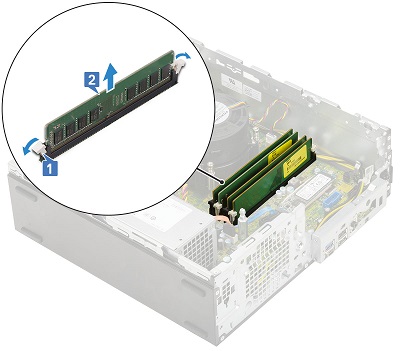

  2. La mémoire se trouve entre le dissipateur de chaleur et l’avant de l’ordinateur. Tirez sur les languettes situées de chaque côté de la mémoire dimm [1].

SLN317722_en_US__15CRU_5070_Memory_SFF_01_BK

  1. Lorsque la mémoire s’éjecte, soulevez-la pour la retirer de l’ordinateur [2]

SLN317722_en_US__1icon Remarque : Répétez les étapes 2 et 3 pour les barrettes de mémoire dimm supplémentaires dans le système.



  1. Instructions à suivre avant de retirer les haut-parleurs internes :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système, le panneau avant et le bâti de disque.

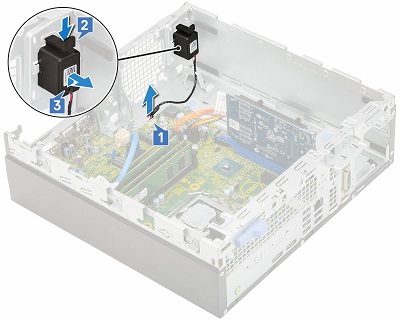

  2. Le haut-parleur se situe devant le bloc d’alimentation. Débranchez le câble des haut-parleurs de la carte mère [1].

SLN317722_en_US__17CRU_5070_Speaker_SFF_01_BK

  1. Appuyez sur la patte de dégagement située sur la partie supérieure de l’assemblage des haut-parleurs [2], puis soulevez l’assemblage pour le retirer du châssis [3].



  1. Instructions à suivre avant de retirer le bloc d’alimentation :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du système, le panneau avant et le bâti de disque.

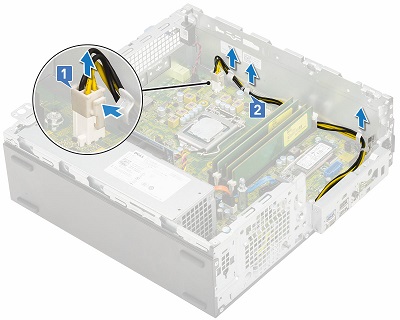

  2. Débranchez le connecteur d’alimentation carré de l’angle arrière droit du système [1] et dégagez le câble du châssis [2].

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. Retirez les trois (3) vis qui fixent le bloc d’alimentation à l’arrière de l’ordinateur [1], débranchez le connecteur d’alimentation de la carte mère à l’avant de la mémoire [2] et soulevez les câbles d’alimentation pour les retirer du système [3].

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. Appuyez sur la patte de dégagement bleue située à l’avant du bloc d’alimentation [4] et sur le bloc d’alimentation vers l’avant de l’ordinateur, puis soulevez-le pour le retirer du système [5].

Si vous avez besoin d’une aide supplémentaire, contactez le support technique.
Contactez-nous Revenez à la page du contenu du démontage de l’OptiPlex 5070
