Data Domain：バックアップ用のインターフェイス グループの作成

UI

を使用したインターフェイス グループの作成[IP Network]タブを使用して、インターフェイス グループを作成し、インターフェイスとクライアントをグループに追加します。
このタスクについて インターフェイス グループが複数あると、次のことが可能になります。
● グループに構成された特定のインターフェイスを使用するようにDD Boostを構成します。
● これらのインターフェイス グループの 1 つにクライアントを割り当てます
● DD Boostクライアントでアクティブなインターフェイスを監視します。
最初にインターフェイス グループを作成してから、(新しいメディア サーバーが使用可能になったら)インターフェイス グループにクライアントを追加します
手順

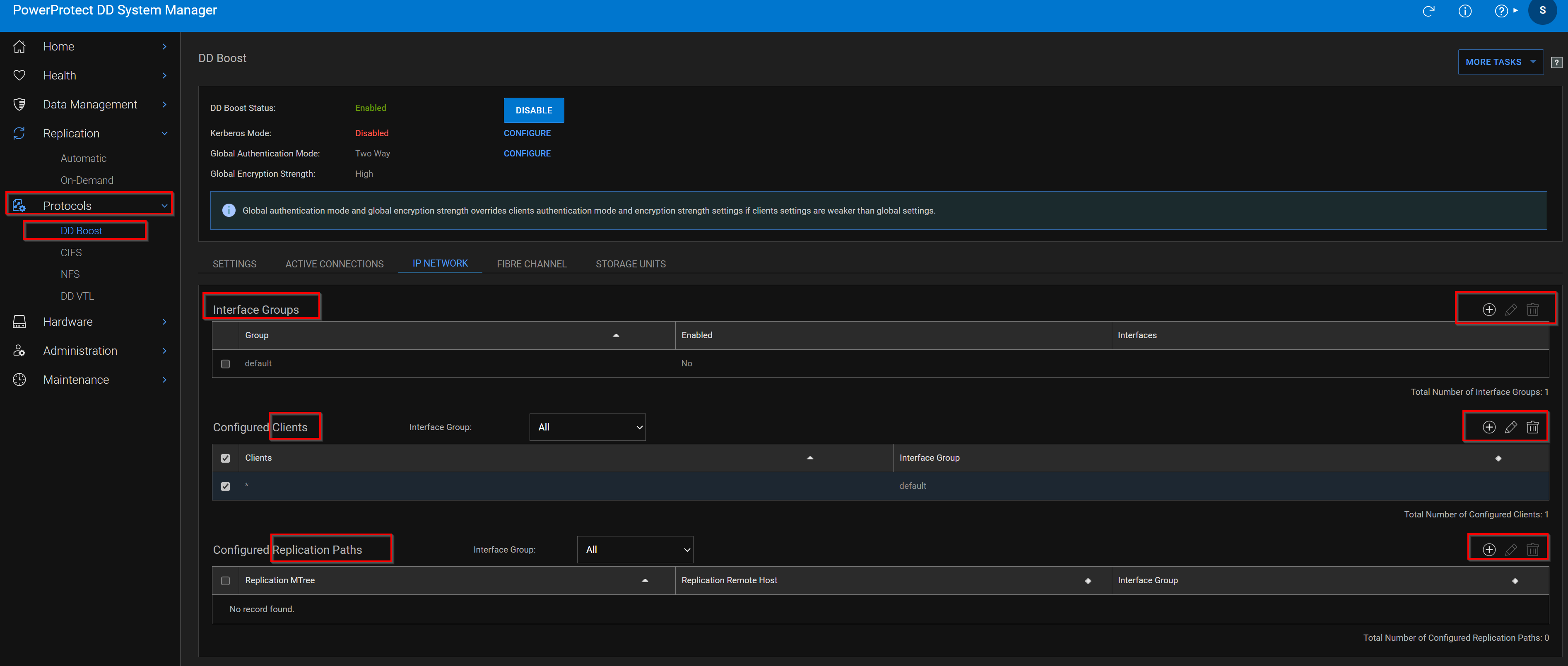

1.［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Interface Groups］セクションで、［Add (+)］をクリックします。
3.インターフェイス グループ名を入力します。
4.1つ以上のインターフェイスを選択します。最大32個のインターフェイスを設定できます。

5.[OK]をクリックします。
6.［Configured Clients］セクションで、［Add (+)］をクリックします。
7.完全修飾クライアント名(*.mydomain.com)を入力します。

8.以前に構成したインターフェイス グループを選択し、OKをクリックします。




インターフェイス グループの有効化と無効化

[IP Network]タブを使用して、インターフェイス グループを有効または無効にします。
手順
1。［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Interface Groups］セクションで、リストからインターフェイス グループを選択します。
メモ：インターフェイス グループにクライアントとインターフェイスの両方が割り当てられていない場合は、グループを有効にすることはできません。
3.［Edit（鉛筆）］をクリックします。
4.［Enabled］をクリックして、インターフェイス グループを有効にします。無効にするには、チェックボックスをオフにします。
5.[OK] をクリックします

インターフェイス グループの名前とインターフェイスの変更

[IP Network]タブを使用して、インターフェイス グループの名前と、グループに関連づけられているインターフェイスを変更します。
手順
1。［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Interface Groups］セクションで、リストからインターフェイス グループを選択します。
3.［Edit（鉛筆）］をクリックします。
4.名前を変更するには、名前を再入力します。グループ名は1文字から24文字の長さで、文字、数字、下線、ダッシュのみを含める必要があります。他のグループ名と同じにすることはできず、「default」、「yes」、「no」、「all」も指定できません。5.Interfacesリストでクライアント インターフェイスを選択または選択解除します。メモ: グループからすべてのインターフェイスを削除すると、自動的に無効になります
6.[OK] をクリックします

インターフェイス グループを削除します

IPネットワークタブを使用して、インターフェイス グループを削除します。
インターフェイス グループを削除すると、そのグループに関連付けられているすべてのインターフェイスとクライアントが削除されます。
手順
1。［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Interface Groups］セクションで、リストからインターフェイス グループを選択します。デフォルトのグループは削除できません。
3.［Delete (X)］をクリックします
4.削除を確認します。

インターフェイス グループへのクライアントの追加

［IP Network］タブを使用して、インターフェイス グループにクライアントを追加します。
手順
1.［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Configured Clients］セクションで、［Add (+)］をクリックします
3.クライアントの名前を入力します。クライアント名は一意である必要があり、以下のように構成できます。
●FQDN
●*.domain
●クライアント パブリックIP範囲：
○IPv4の場合、xx.xx.xx.0/24は接続しているIPに対して24ビットのマスクを提供します。
/24は、クライアントのソースIPアドレスがIFGROUPへのアクセスのために評価されるときに、どのビットがマスクされるかを表します。
○IPv6の場合、xxxx::0/112は接続IPに対して112ビットのマスクを提供します。
/112は、クライアントのソースIPアドレスがIFGROUPへのアクセスのために評価されるときに、どのビットがマスクされるかを表します。
クライアント名の最大長は128文字です。
4.以前に設定したインターフェイス グループを選択し、［OK］をクリックします。

クライアントの名前またはインターフェイス グループの変更

IPネットワーク タブを使用して、クライアントの名前またはインターフェイス グループを変更します。
手順
1.［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Configured Clients］セクションで、クライアントを選択します。
3.［Edit（鉛筆）］をクリックします。
4.新しいクライアント名を入力します。
クライアント名は一意である必要があり、以下のように構成できます。
●FQDN
●*.domain
●クライアント パブリックIP範囲：
○IPv4の場合、xx.xx.xx.0/24は接続しているIPに対して24ビットのマスクを提供します。
/24は、クライアントのソースIPアドレスがIFGROUPへのアクセスのために評価されるときに、どのビットがマスクされるかを表します。
○IPv6の場合、xxxx::0/112は接続IPに対して112ビットのマスクを提供します。/112は、クライアントのソースIPアドレスがIFGROUPへのアクセスのために評価されるときに、どのビットがマスクされるかを表します。クライアント名の最大長は128文字です。
5.メニューから新しいインターフェイス グループを選択します。
メモ：クライアントがない場合、古いインターフェイス グループは無効になります。
6.[OK] をクリックします

インターフェイス グループからクライアントを削除します

IPネットワークタブを使用して、インターフェイス グループからクライアントを削除します。
手順
1。［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。
2.［Configured Clients］セクションで、クライアントを選択します。
3.［Delete (X)］をクリックします。メモ: クライアントが属するインターフェイス グループに他のクライアントが存在しない場合、インターフェイス グループは無効になります。

CLI

を使用したダイナミック インターフェイス グループの設定 このタスクについて

保護システムが、構成済みのインターフェイス グループ内のクライアントから接続要求を受信すると、DIG機能は、グループ内で最も使用頻度の低いインターフェイスに接続を割り当て、ロード バランシングと高い入出力スループットを提供します。DIGを設定するには、次の説明に従って、既存のインターフェイスをグループに追加して、保護システムにインターフェイス グループを作成します。

手順

1. Create the interface group:
# ifgroup create group_name
Examples:
# ifgroup create external
# ifgroup create lab10G
NOTE: The group_name "default" can be used without being created first. In all the remaining ifgroup commands,
the "default" group is used if not specified.
2. Add clients and interfaces to each interface group. The interfaces must already have been created with the net command.
# ifgroup add group_name
{interface {ipaddr | ipv6addr} | client host}
This command provides full interface group support for static IPv6 addresses, providing the same capabilities for IPv6 as
for IPv4. Concurrent IPv4 and IPv6 client connections are allowed. A client connected with IPv6 sees IPv6 interface group
interfaces only. A client connected with IPv4 sees IPv4 interface-group interfaces only. Individual interface groups include all
IPv4 addresses or all IPv6 addresses.
Examples:
# ifgroup add interface 10.6.109.140 client *.datadomain.com
# ifgroup add interface 10.6.109.141 client *
# ifgroup add ipv4-group interface 192.4.5.21
# ifgroup add ipv4-group interface 192.4.5.22
# ifgroup add ipv4-group interface 192.4.5.23
# ifgroup add ipv4-group interface 192.4.5.24
# ifgroup add ipv6-group interface 2000::af:21
# ifgroup add ipv6-group interface 2000::af:22
# ifgroup add ipv6-group interface 2000::af:23
# ifgroup add ipv6-group interface 2000::af:24
# ifgroup add ipv4-group client 128.5.1.25.0/24
# ifgroup add ipv6-group client 2620::128:25:0/112

3.バックアップ アプリケーションに登録する保護システム上のインターフェイスを1つ選択します。フェールオーバー用の集約インターフェイスを作成し、そのインターフェイスをバックアップ アプリケーションに登録することをお勧めします。

DNSまたはその他の名前解決メカニズムを使用して、解決可能な名前でインターフェイスを登録することをお勧めします
NetBackupを使用し、192.168.1.1の名前が dd22.abc.com であると仮定して、メディア サーバーで次のコマンドを実行します。
nbdevconfig -creatests -st 9 -stype Data Domain -storage_server dd22.abc.com
-media_server load64

このインターフェイスが使用できない場合は、その保護システムへのバックアップを実行できません
4.インターフェイスとクライアントが設定されると、グループは自動的に有効になります。のステータス(有効または無効)を確認します
インターフェイス グループ:

# ifgroup status [group_name]
Status of ifgroup “default” is “enabled”
NOTE: If no group_name is specified, the default group is used.
5. Verify the entire configuration of all the groups with interfaces and clients:
# ifgroup show config all
Results
Sample output is displayed in the following table.
Group Name Status Interfaces Clients
 Count Count
-----------------------------------------------------------------
default enabled 2 1
external enabled 2 1
lab10G enabled 2 2
-----------------------------------------------------------------
Group Name Status Interfaces
------------------------------------------------------------
default enabled 10.6.109.141
default enabled 10.6.109.41
external enabled 10.6.109.140
external enabled 10.6.109.142
lab10G enabled 192.168.1.220
lab10G enabled 192.168.1.221
-----------------------------------------------------------------
Group Name Status Clients
------------------------------------------------------------
default enabled *
external enabled *.datadomain.com
lab10G enabled ddboost-dl.datadomain.com
lab10G enabled yellowmedia.datadomain.com
------------------------------------------------------------

インターフェイス グループの変更
このタスクについて
インターフェイス グループを設定した後、グループのインターフェイスを追加または削除できます。次の例は、その方法を示しています
保護システムで構成されたインターフェイス グループからインターフェイスを削除します。
手順

1. Make sure that no jobs are active from the backup application to the protection system on the interface you are removing
from the group. You can do this from the protection system by checking the status of existing connections in the interface
group by enter the following command:
# ddboost show connections
2. Delete an interface or client from group-name or default group on the protection system.
# ifgroup del default interface 10.6.109.144

その後、インターフェイスはグループから解放され、DD Boostストレージ サーバーではジョブに使用されなくなります
メディアサーバーから。

インターフェイス グループの削除
このタスクについて
次の例は、保護システムで構成されているインターフェイス グループの削除を示しています
手順
1。バックアップ アプリケーションから保護システムへのジョブがアクティブでないことを確認します。で接続のステータスを確認します
保護システムで次のコマンドを使用して、インターフェイス グループを設定します。

# ifgroup show connections
2. Ensure there are no pending jobs from media servers connected to the protection system.
3. Disable the group-name or default group on the system:
# ifgroup disable <group-name>
4. Reset the interface group:
# ifgroup reset <group-name>

テスト結果
すべてのインターフェイスがグループから解放されます。ただし、メディア サーバーは、上のDD Boostストレージ サーバーに引き続きアクセスできます
バックアップ アプリケーションに登録されたインターフェイス上の保護システム。
グループが不要になった場合は、destroyオプションを使用して構成からグループを削除します。

# ifgroup destroy group-name

Example:
# ifgroup destroy external

クライアントは、グループのステータス（有効/無効）とは無関係にホスト名によってグループと照合されます。したがって、無効にします
グループは、クライアントに別のグループの使用を強制しません。無効なグループでクライアントが見つかった場合は、登録されている
インターフェイスを呼び出し、元の接続を維持します。

インターフェイス グループについて
この機能を使用すると、複数のEthernetリンクを1つのグループに結合し、保護システム上の1つのインターフェイスのみをバックアップ アプリケーションに登録することができます。DD Boostライブラリーは、システムとネゴシエートして、データ送信に最適なインターフェイスを取得します。ロード バランシングにより、システムの物理スループットが向上します。
インターフェイス グループを構成すると、グループとして指定されたIPアドレスで構成されるプライベート ネットワークがシステム内に作成されます。クライアントは単一のグループに割り当てられ、グループ インターフェイスはデータ転送のパフォーマンスを向上させるためにロード バランシングを使用して、信頼性を高めます。
たとえば、Veritas NetBackup環境では、メディア サーバー クライアントは単一のパブリック ネットワークIPアドレスを使用してシステムにアクセスします。システムとのすべての通信は、NetBackupサーバで構成されているこの管理対象IP接続を使用して開始されます。インターフェイス グループが設定されている場合、システムがメディア サーバー クライアントからデータを受信すると、データ転送がロード バランシングされ、グループ内のすべてのインターフェイスに分散されるため、特に複数の1 GigE接続を使用するお客様に対して、より高い入出力スループットを提供します。

データ転送は、インターフェイス上の未処理の接続数に基づいてロード バランシングされます。バックアップおよびリストア ジョブの接続のみがロード バランシングされます。グループ内のインターフェイス上の未処理の接続数の詳細については、アクティブな接続を確認します。グループ内のインターフェイスに障害が発生した場合、そのインターフェイスへのすべてのインフライト（未了の）ジョブは、正常な運用リンク上で自動的に再開されます（バックアップ アプリケーションには認識されません）。障害発生後に開始されたジョブも、グループ内の正常なインターフェイスにルーティングされます。グループが無効になっている場合、または代替インターフェイスでのリカバリーの試行が失敗した場合は、管理対象IPがリカバリーに使用されます。1つのグループで障害が発生しても、別のグループのインターフェイスは使用されません。インターフェイス グループを管理する際には、次の情報を考慮してください。

●システムでIPアドレスを設定し、インターフェイスを有効にする必要があります。インターフェイス設定を確認するには、［Hardware］＞［Ethernet］＞［Interfaces］ページの順に選択し、空きポートを確認します。インターフェイスのIPアドレスの構成の詳細については、『DDOSコマンド リファレンス ガイド』のnetの章を参照してください
●あなたは、 ifgroup インターフェイスグループを管理するためのコマンド。これらのコマンドの詳細については、『DDOSコマンド リファレンス ガイド』を参照してください。
インターフェイス グループはスタティック IPv6 アドレスを完全にサポートし、IPv4 と同じ機能を IPv6 にも提供します。IPv4クライアントとIPv6クライアントの同時接続が許可されます。IPv6で接続されているクライアントには、IPv6 ifgroupインターフェイスのみが表示されます。IPv4で接続されているクライアントには、IPv4 ifgroupインターフェイスのみが表示されます。個々のifgroupには、すべてのIPv4アドレスまたはすべてのIPv6アドレスが含まれます。
