Numéro d’article: 000123887

OptiPlex 5070: Guide visuel de vos ordinateurs

Résumé: Cet article est un guide visuel des ports externes et des fonctionnalités des différents formats de la série des ordinateurs de bureau Dell OptiPlex 5070.

Cet article a peut-être été traduit automatiquement. Si vous avez des commentaires concernant sa qualité, veuillez nous en informer en utilisant le formulaire au bas de cette page.

Contenu de l’article

Symptômes

L’article suivant constitue un guide visuel de votre ordinateur OptiPlex 5070 et répertorie ses ports externes et ses fonctionnalités.


SLN317724_en_US__1icon Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support


Sommaire :

  1. Vue avant de la mini-tour (MT)
  2. Vue arrière de la mini-tour (MT)
  3. Vue avant du format compact (SFF)
  4. Vue arrière du format compact (SFF)
  5. Vue avant du format micro (MFF)
  6. Vue arrière du format micro (MFF)
  7. Informations supplémentaires :



Vue avant de la mini-tour (MT)

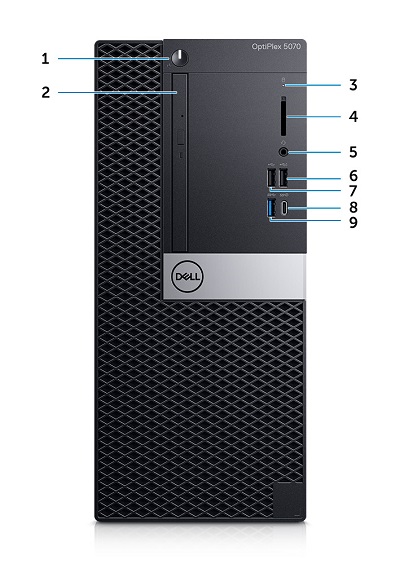

SLN317724_en_US__25070_Front_View_MT_BK

(Fig. 1 Vue avant de la MT)



1 Bouton Marche/Arrêt et LED d’alimentation 2 Lecteur optique (en option)
3 Voyant d'activité du disque dur 4 Lecteur de carte mémoire (en option)
5 Connecteur casque/jack audio universel 6 Connecteurs USB 2.0 avec PowerShare
7 Connecteur USB 2.0 8 Connecteur USB 3.1 Gen2 Type-C
9 Connecteur Type-A USB 3.1 Gen 1


Retour au début



Vue arrière de la mini-tour (MT)

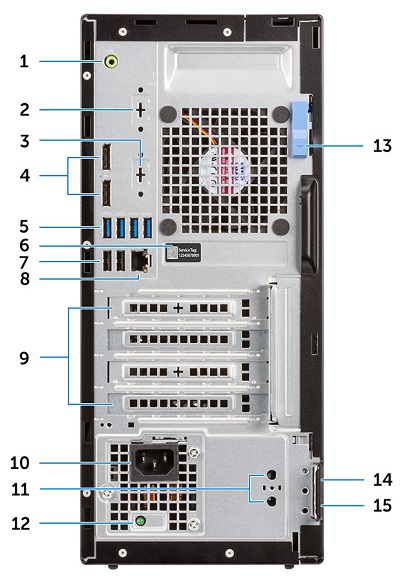

SLN317724_en_US__35070_Back_View_MT_BK

(Fig.2 Vue arrière de la MT)



1 Connecteur de sortie audio 2 Connecteur de série (en option)
3 DisplayPort/HDMI 2.0b/VGA/USB-C mode alternatif (en option) 4 2 connecteurs DisplayPort
5 4 connecteurs USB 3.1 Gen 1 Type A 6 Numéro de série
7 2 connecteurs USB 2.0 Type-A (prise en charge de SmartPower On) 8 Connecteur Ethernet NIC
9 4 logements de carte d’extension 10 Connecteur d'alimentation
11 Connecteurs d’antenne externe SMA (en option) 12 Voyant de diagnostic du bloc d'alimentation
13 Loquet de déverrouillage 14 Emplacement pour câble de sécurité Kensington
15 Anneau pour cadenas


Retour au début



Vue avant du format compact (SFF)

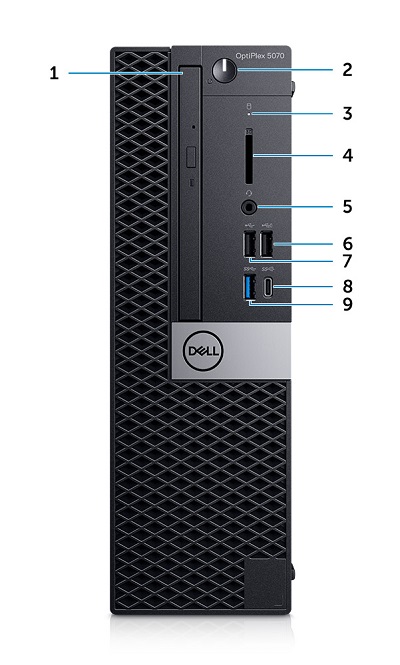

SLN317724_en_US__45070_Front_View_SFF_BK

(Fig.3 Vue avant du SFF)



1 Lecteur optique (en option) 2 Bouton Marche/Arrêt et LED d’alimentation
3 Voyant d'activité du disque dur 4 Lecteur de carte mémoire (en option)
5 Connecteur casque/jack audio universel 6 Connecteurs USB 2.0 avec PowerShare
7 Connecteur USB 2.0 8 Connecteur USB 3.1 Gen2 Type-C
9 Connecteur Type-A USB 3.1 Gen 1


Retour au début



Vue arrière du format compact (SFF)

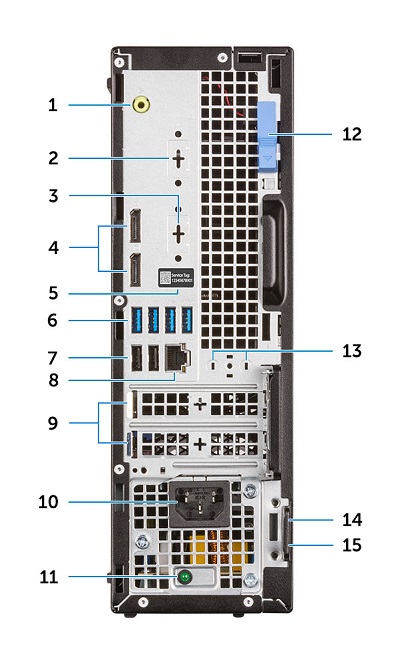

SLN317724_en_US__55070_Back_View_SFF_BK

(Fig.4 Vue arrière du SFF)



1 Connecteur de sortie audio 2 Connecteur de série (en option)
3 DisplayPort/HDMI 2.0b/VGA/USB-C mode alternatif (en option) 4 2 connecteurs DisplayPort
5 Numéro de série 6 4 connecteurs USB 3.1 Gen 1 Type A
7 2 connecteurs USB 2.0 (prend en charge SmartPower On) 8 Connecteur Ethernet NIC
9 2 logements de carte d’extension 10 Connecteur d'alimentation
11 Voyant de diagnostic du bloc d'alimentation 12 Loquet de déverrouillage
13 Connecteurs d’antenne externe SMA (en option) 14 Emplacement pour câble de sécurité Kensington
15 Anneau pour cadenas


Retour au début



Vue avant du format micro (MFF)

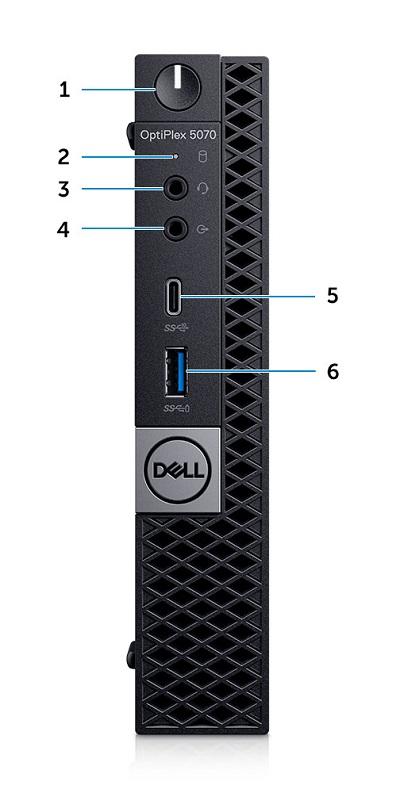

SLN317724_en_US__65070_Front_View_MFF_BK

(Fig.5 Vue avant du MFF)



1 Bouton Marche/Arrêt et LED d’alimentation 2 Voyant d'activité du disque dur
3 Connecteur casque/jack audio universel 4 Connecteur de ligne de sortie
5 Connecteur USB 3.1 Gen2 Type-C 6 Connecteur USB 3.1 Gen 1 Type-A avec PowerShare


Retour au début



Vue arrière du format micro (MFF)

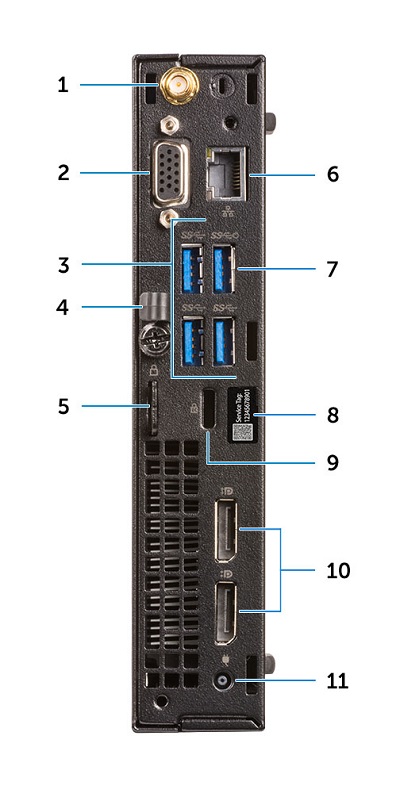

SLN317724_en_US__75070_Back_View_MFF_BK

(Fig.6 Vue arrière du MFF)



1 Connecteurs d’antenne externe SMA (en option) 2 DisplayPort/HDMI 2.0b/VGA/USB-C mode alternatif (en option)
3 3 connecteurs USB 3.1 Gen 1 Type-A 4 Support de câble
5 Anneau pour cadenas 6 Connecteur Ethernet NIC
7 Connecteur USB 3.1 Gen 1 Type-A avec SmartPower On 8 Numéro de série
9 Emplacement pour câble de sécurité Kensington 10 2 connecteurs DisplayPort
11 Connecteur de l’adaptateur secteur


Retour au début



Informations supplémentaires :




Retour au début

Cause

Sans objet

Résolution

Sans objet

Propriétés de l’article

Produit concerné

OptiPlex 5070 Tower, OptiPlex 5070 Micro, OptiPlex 5070 Small Form Factor
