Guide de démontage et de retrait des composants remplaçables par l’utilisateur (CRU) sur les systèmes au format compact OptiPlex SFF 5060

Instructions à suivre avant de retirer le cache du système :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

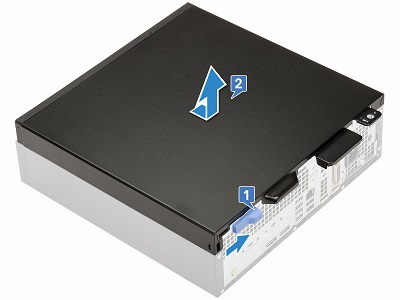

Faites glisser le loquet de déverrouillage bleu situé à l’arrière du châssis vers le milieu de l’ordinateur jusqu’à ce qu’il s’enclenche [1]. Maintenant que le capot est déverrouillé, soulevez-le pour le retirer du système [2].

Instructions à suivre avant le retrait du panneau avant :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système.

Faites levier sur les clips de fixation situés le long de la partie supérieure du panneau [1]. Faites pivoter le panneau vers le bas pour dégager les crochets sur le bord inférieur [2].

Instructions à suivre avant de retirer l’assemblage du disque dur :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système.

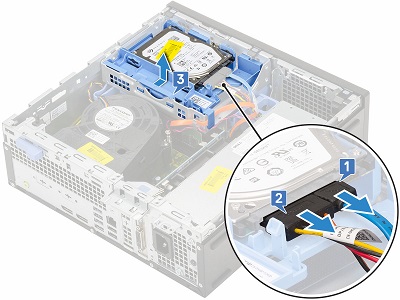

Débranchez les câbles de données et d’alimentation au dos du disque dur [1, 2]. Poussez la patte de déverrouillage et soulevez le disque dur pour le retirer de l’assemblage [3].

Instructions à suivre avant de retirer l’assemblage du disque dur et du lecteur optique :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système, le panneau avant et le disque dur.

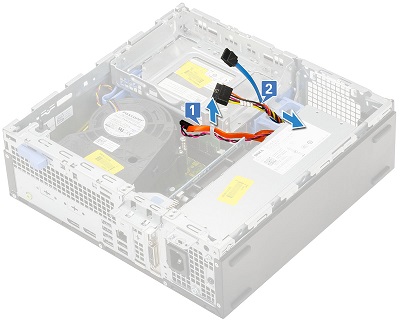

Décrochez les câbles du lecteur optique et du disque dur du clip de fixation et de la patte de déverrouillage [1, 2].

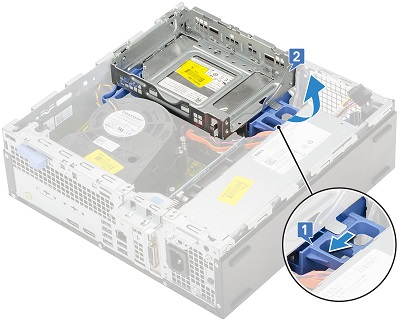

Faites glisser la patte de déverrouillage du lecteur optique/disque dur vers l’arrière du système [1] pour déverrouiller le module et soulevez le module pour le retirer du système [2].

Débranchez les câbles du lecteur optique [1, 2,] et retirez complètement le module du système [3].

Instructions à suivre avant de retirer le lecteur de disques optiques (ODD) :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système et le panneau avant.

Suivez les étapes 2, 3 et 4 du guide du module de lecteur optique/disque dur, mais ne retirez pas le module du système.

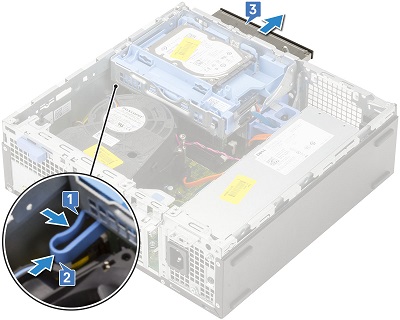

Appuyez et poussez sur le loquet de déverrouillage bleu situé à l’arrière du lecteur optique [1, 2]. Tirez le lecteur optique pour le retirer de l’avant du châssis [3].

Instructions à suivre avant de retirer la carte SSD PCIe M.2 :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système, le panneau avant, l’assemblage du disque dur et le module de lecteur optique/disque dur.

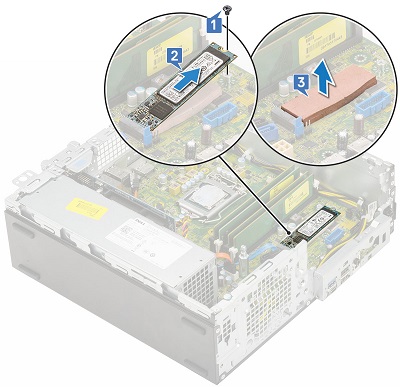

Dévissez la vis unique qui fixe la carte à la carte mère [1]. Soulevez ensuite la carte pour la dégager du connecteur [2], puis retirez la pastille thermique du disque SSD [3].

Instructions à suivre avant de retirer la mémoire :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système, le panneau avant, l’assemblage du disque dur et le module de lecteur optique/disque dur.

Tirez les languettes en plastique de chaque côté du module de mémoire pour les défaire [1]. Puis retirez le module dès qu’il se soulève de son connecteur sur la carte mère [2].

Instructions à suivre avant de retirer la pile bouton :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système.

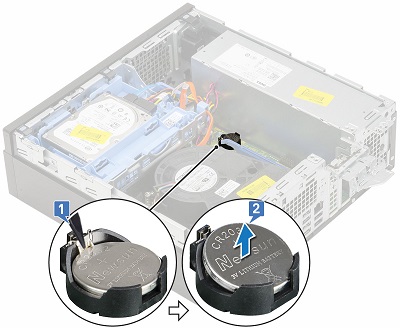

À l’aide d’une pointe en plastique, appuyez sur le loquet de déverrouillage jusqu’à ce que la batterie s’éjecte [1], puis retirez la batterie du système [2].

Instructions à suivre avant de retirer le ventilateur du dissipateur de chaleur :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système, le panneau avant, l’assemblage du disque dur et le module de lecteur optique/disque dur.

Retirez le conduit du dissipateur de chaleur.

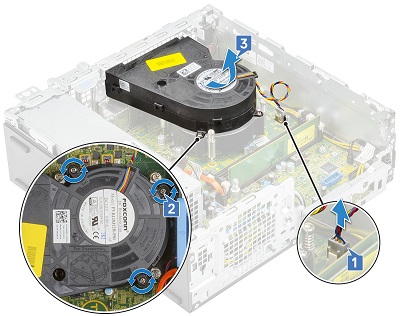

Déconnectez de la carte système le câble du ventilateur du dissipateur de chaleur [1], puis desserrez les quatre (4) vis qui fixent le ventilateur au dissipateur de chaleur [2]. Soulevez le ventilateur et retirez-le du système [3].

Instructions à suivre avant de retirer la carte d’extension :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système.

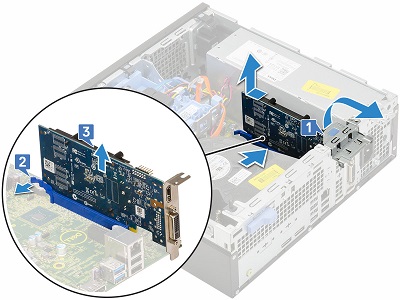

Tirez sur la languette métallique à l’arrière du châssis et faites-la pivoter vers l’arrière [1]. Appuyez sur la patte de déverrouillage à l’arrière de la carte d’extension [2]. Déconnectez la carte et soulevez-la pour la retirer du connecteur de la carte mère [3].

Instructions à suivre avant de retirer le bloc d’alimentation :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système, le panneau avant, l’assemblage du disque dur, le module de lecteur optique/disque dur et le ventilateur du dissipateur de chaleur.

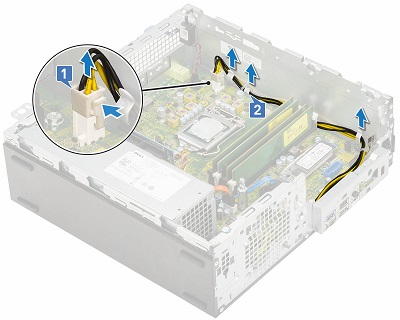

Débranchez les câbles d’alimentation de la carte mère et des appareils [1] et retirez les câbles d’alimentation des clips de fixation du châssis [2].

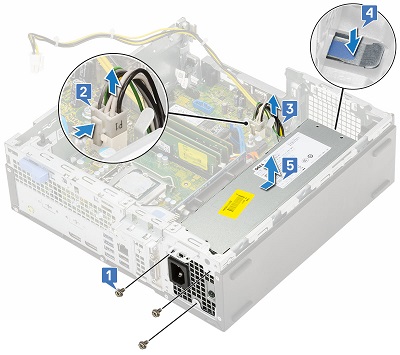

Retirez les trois (3) vis qui fixent l’arrière du bloc d’alimentation au châssis [1], soulevez les câbles d’alimentation pour les retirer du système [3]. Appuyez sur la patte de déverrouillage bleue [4], puis poussez le PSU vers l’avant du système [5] et soulevez le bloc d’alimentation pour le retirer du système.

Instructions à suivre avant de retirer les haut-parleurs internes :

1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

4. Retirez le cache du système, le panneau avant, l’assemblage du disque dur, le module de lecteur optique/disque dur, le ventilateur du dissipateur de chaleur et le bloc d’alimentation.

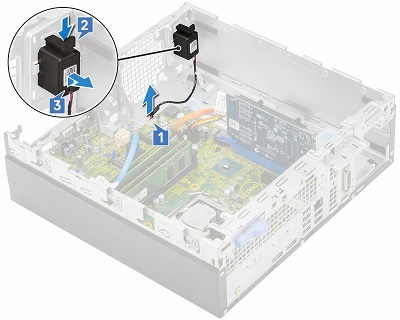

Déconnectez de la carte mère le câble des haut-parleurs [1], puis appuyez sur la patte de déverrouillage [2] et tirez sur le haut-parleur pour le retirer du châssis [3].
