OptiPlex 5060 SFF (liten formfaktor) Nedmonteringsmanual för enheter som kan bytas av kund (CRU-delar)

Résumé: Den här artikeln är en manual för hur du tar bort de delar av den stationära Dell OptiPlex 5060-datorn med liten formfaktor som Dell anser är tillräckligt enkla för alla att ta bort och byta. ...

Cet article concerne Cet article ne concerne pas Cet article n’est associé à aucun produit spécifique. Toutes les versions du produit ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Symptômes

Dessa manualer vägleder dig steg för steg genom säker borttagning av enheter som kan bytas av kund (CRU) i ett Dell OptiPlex 5060-system med liten formfaktor. (CRU-delar är de delar av systemet som inte måste avlägsnas eller bytas ut av en tekniker.) I manualerna finns bilder som visar stegen.

Innehållsförteckning:

  1. Manual för borttagning av CRU-delar
  2. Instruktioner för borttagning



Manual för borttagning



Om du inte hittar det du söker i de här manualerna kan du titta i systemmanualen.

Artikeln nedan innehåller information om säkerhetsåtgärder att ta i beaktande före arbete med elektrisk utrustning.


Överst på sidan

Cause

Ej tillämpligt

Résolution



Instruktioner för borttagning



SLN313530_en_US__1icon Obs! Klicka på rubriken till det avsnitt du vill öppna nedan så visas innehållet.



|



SLN313530_en_US__2ReqTools_E7450_BKeith_01



1 Liten stjärnskruvmejsel 2 Plastrits
3 Liten vanlig skruvmejsel

SLN313530_en_US__1icon Obs! Tänk på att du kan skada huvudet på skruvarna om du använder en stor stjärnskruvmejsel eller en platt skruvmejsel. Detta gör det omöjligt att ta bort dem utan särskilda verktyg som inte är tillgängliga för våra tekniker på plats.



  1. Anvisningar om förberedelser före borttagning av systemhölje:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

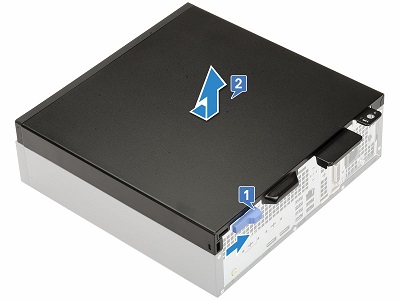

  2. Skjut den blå frigöringsspärren på chassits baksida mot datorns mitt tills det hörs ett klickljud [1]. När locket är upplåst lyfter du upp det och tar bort det från systemet [2].

SLN313530_en_US__45060_SFF_Cover_BK_01



  1. Instruktioner innan du tar bort frontramen:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

  2. Bänd upp fästklämmorna längs ramens övre kant [1]. Vrid ramen nedåt mot skrivbordet för att lossa ramkrokarna på den nedre kanten [2].

SLN313530_en_US__55060_SFF_Bezel_BK_01



  1. Anvisningar om förberedelser före borttagning av hårddiskenheten (HDD):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

  2. Koppla bort data- och strömkabeln från baksidan av hårddisken [1, 2,]. Tryck på frigöringsfliken och lyft upp hårddisken från enheten [3].

SLN313530_en_US__65060_SFF_HDD_BK_01



  1. Anvisningar om förberedelser före borttagning av enheten med hårddisken och den optiska enheten:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet, frontramen och hårddisken.

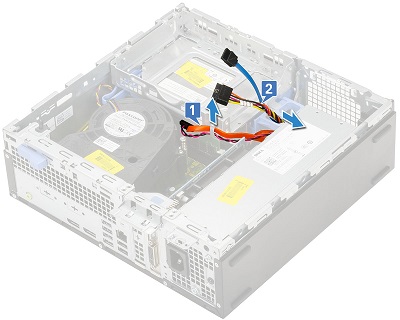

  2. Lossa den optiska enhetens (ODD) och hårddiskens (HDD) kablar från fästklämman och ODD/HDD-frigöringsfliken [1, 2,].

SLN313530_en_US__75060_SFF_module_BK_01

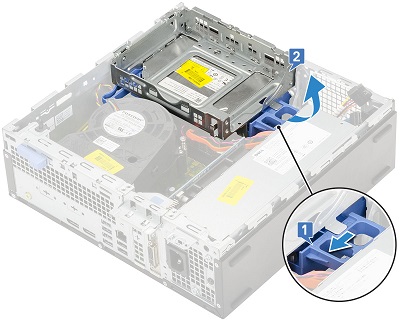

  1. Skjut frigöringsspärren för ODD/HDD mot systemets baksida [1] för att låsa upp modulen och lyfta upp den från systemet [2].

SLN313530_en_US__85060_SFF_module_BK_02

  1. Koppla bort ODD-kablarna från den optiska enheten [1, 2] och avsluta med att lyfta ut modulen från systemet [3].

SLN313530_en_US__95060_SFF_module_BK_03



  1. Anvisningar om förberedelser före borttagning av den optiska enheten (ODD):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet och frontramen.

  2. Följ steg 2, 3 och 4 i manualen för ODD/HDD-modulen, men ta inte bort modulen från systemet.

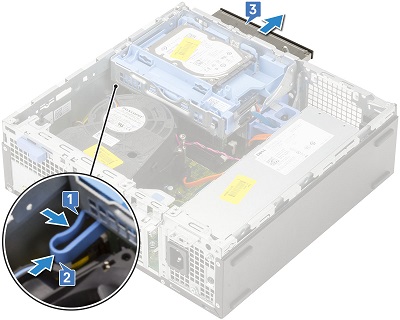

  3. Kläm ihop och tryck på den blå frigöringsspärren på baksidan av den optiska enheten [1, 2]. Dra ut den optiska enheten på chassits framsida [3].

SLN313530_en_US__105060_SFF_ODD_BK_01



  1. Anvisningar om förberedelser före borttagning av M.2 PCIe SSD-kortet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet, frontramen, hårddiskenheten och ODD/HDD-modulen.

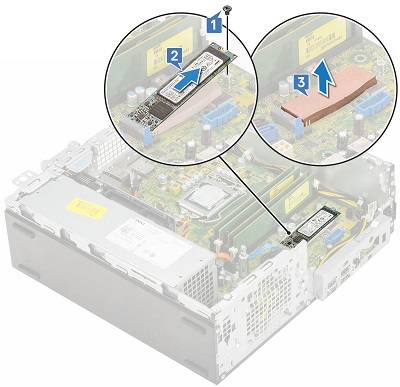

  2. Avlägsna skruven som håller fast kortet i moderkortet [1]. Lyft sedan upp kortet och dra ut det ur kontakten [2] och ta sedan bort det termiska höljet på SSD [3].

SLN313530_en_US__115060_SFF_SSD_BK_01



  1. Anvisningar för förberedelser innan minnet avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet, frontramen, hårddiskenheten och ODD/HDD-modulen.

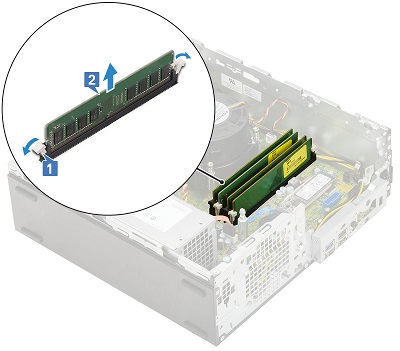

  2. Dra isär plastflikarna på vardera sidan av minnesmodulen [1]. Ta sedan bort modulen när den lyfts upp från kontakten på moderkortet [2].

SLN313530_en_US__125060_SFF_Memory_BK_01


SLN313530_en_US__1icon Obs! Upprepa steg 2 för eventuella ytterligare DIMM-minnesmoduler som finns i systemet.



  1. Anvisningar för förberedelser innan knappcellsbatteriet avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

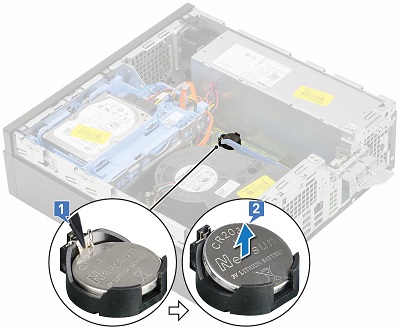

  2. Använd en plastrits och tryck ner frigöringsspärren tills batteriet hoppar upp [1] och ta sedan ut batteriet ur systemet [2].

SLN313530_en_US__145060_SFF_Coin_BK_01



  1. Anvisningar om förberedelser före borttagning av kylflänsfläkten:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet, frontramen, hårddiskenheten och ODD/HDD-modulen.

  2. Ta bort kanalen för kylflänsen.

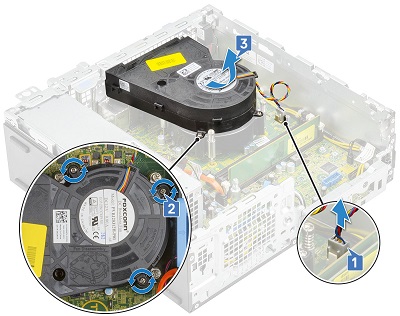

  3. Koppla bort kylflänsfläktkabeln från moderkortet [1] och lossa sedan de fyra (4) skruvarna som håller fast fläkten vid kylflänsen [2]. Lyft upp och ta bort fläkten från systemet [3].

SLN313530_en_US__155060_SFF_Fan_BK_01



  1. Anvisningar om förberedelser före borttagning av expansionskortet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet.

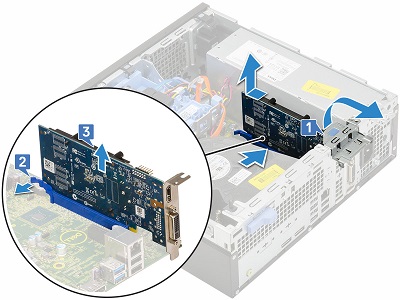

  2. Dra metallfliken på chassits baksida uppåt och vrid den över chassits baksida [1]. Tryck på frigöringsfliken på expansionskortets baksida [2]. Koppla bort och lyft upp kortet och ta bort det från kontakten på moderkortet [3].

SLN313530_en_US__165060_SFF_Ecard_BK_01



  1. Anvisningar för förberedelser innan nätaggregatet (PSU) avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet, frontramen, hårddiskenheten, ODD/HDD-modulen och kylflänsfläkten.

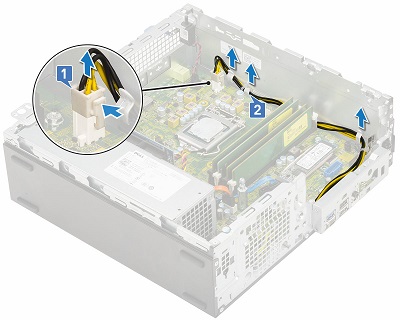

  2. Koppla bort strömkablarna från moderkortet och enheterna [1] och lossa strömkablarna från fästklämmorna på chassit [2].

SLN313530_en_US__175060_SFF_PSU_BK_01

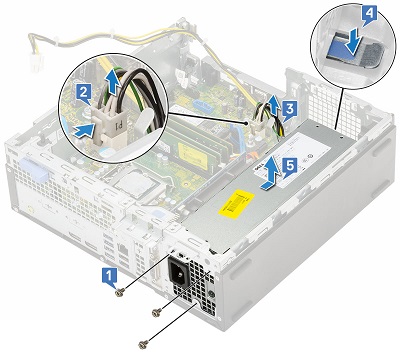

  1. Ta bort de tre (3) skruvarna som håller fast baksidan av nätaggregatet vid chassit [1] och lyft bort strömkablarna från systemet [3]. Tryck på den blå frigöringsfliken [4], tryck nätaggregatet mot systemets framsida [5] och lyft ut nätaggregatet ur systemet.

SLN313530_en_US__185060_SFF_PSU_BK_02



  1. Anvisningar om förberedelser före borttagning av den inbyggda högtalarna:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

    3. Koppla bort datorn och alla anslutna enheter från eluttagen.

    4. Ta bort systemhöljet, frontramen, hårddiskenheten, ODD/HDD-modulen, kylflänsfläkten och nätaggregatet.

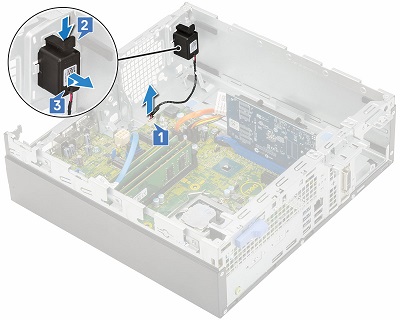

  2. Koppla bort högtalarkabeln från moderkortet [1], tryck ner frigöringsfliken [2] och dra bort högtalaren från chassit [3].

SLN313530_en_US__195060_SFF_Speaker_BK_01

Kontakta vår tekniska support om du behöver ytterligare hjälp.
Kontakta oss Gå tillbaka till innehållssidan för nedmontering av OptiPlex 5060.
