Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 7780 AIO (All-In-One)

1. Operazioni preliminari alla rimozione del supporto:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

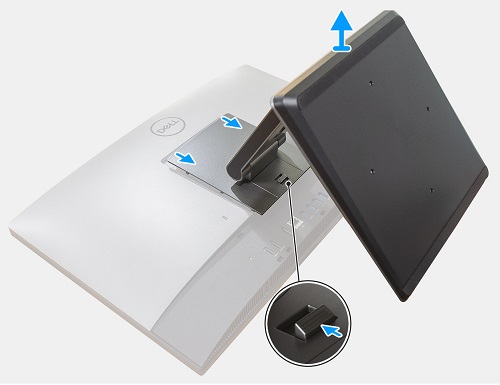

2. Per rimuovere il supporto, con il computer poggiato sullo schermo. Premere il fermo nella parte inferiore della piastra posteriore del supporto.

3. Tirare la piastra verso la parte inferiore del computer ed estrarla dal retro del computer.

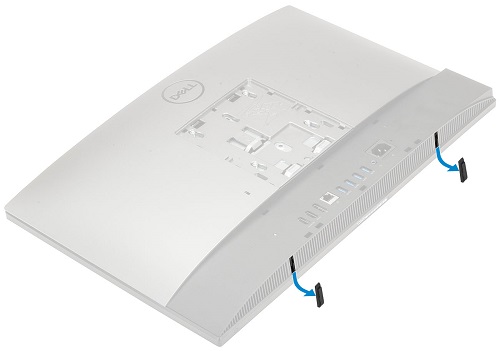

4. Sollevare i piedini in gomma lungo il bordo inferiore del computer.

1. Operazioni preliminari alla rimozione del copricavo (opzionale):

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto.

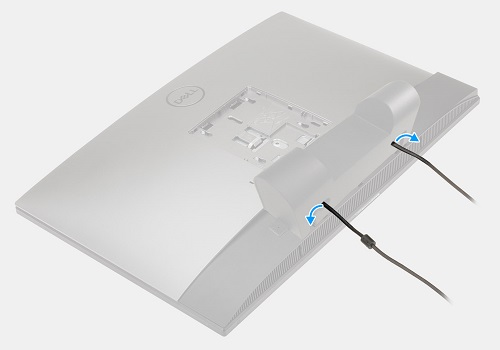

2. Disinstradare i cavi dal copricavo situato sul pannello dei connettori posteriori.

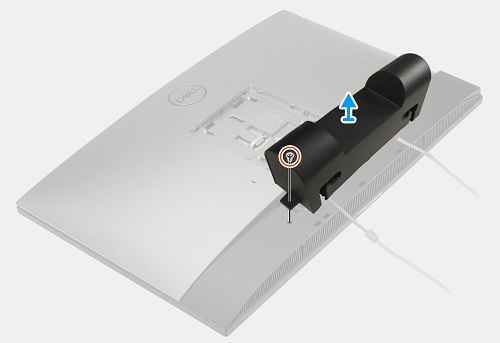

3. Rimuovere la vite che fissa il coperchio al computer.

4. Sollevare il copricavo dal computer.

1. Operazioni preliminari alla rimozione del coperchio posteriore:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto e il copricavo.

2. Con il computer appoggiato sullo schermo, individuare la linguetta di sbloccaggio situata sotto la piastra posteriore del supporto. Premere la linguetta.

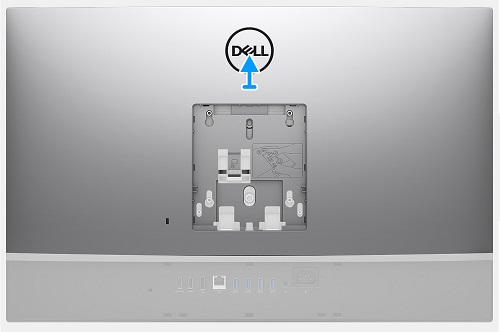

3. Far scorrere il coperchio verso la parte superiore del computer finché non si stacca dalle linguette di fissaggio ed estrarlo dal computer.

1. Operazioni preliminari alla rimozione della protezione della scheda di sistema:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto e il coperchio posteriore.

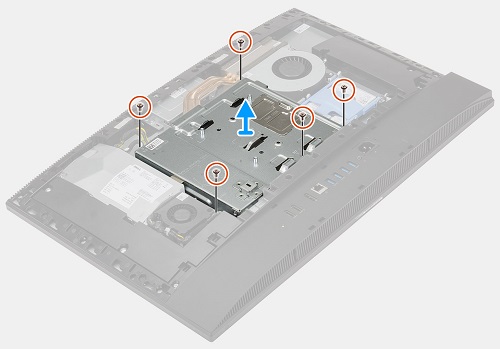

2. Con il computer appoggiato sullo schermo, la protezione copre il centro del computer. Rimuovere le cinque (5) viti che fissano la protezione al computer.

3. Sollevare la protezione ed estrarla dal computer.

1. Operazioni preliminari alla rimozione delle schede di memoria:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto e il coperchio posteriore.

2. Con il computer appoggiato sullo schermo, sollevare lo sportello sul lato destro della protezione della scheda di sistema.

3. Allontanare le clip di fissaggio su entrambi i lati della memoria fino a quando la memoria non si apre in posizione angolata. Estrarlo dal computer.

1. Operazioni preliminari alla rimozione dell'unità disco rigido (disco rigido):

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto e il coperchio posteriore.

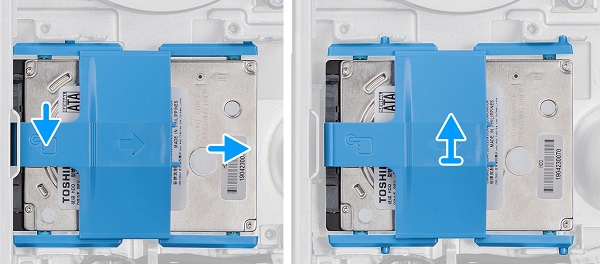

2. Con il computer poggiato sul coperchio, il disco rigido si trova sul lato destro della protezione del sistema. Premere verso il basso la linguetta di rilascio blu accanto alla protezione e tirare il disco rigido verso il lato destro del computer.

3. Una volta che i ganci della staffa vengono rilasciati dallo chassis, sollevarlo ed estrarlo dal computer. Sollevare la staffa da uno dei lati per sganciarla.

1. Operazioni preliminari alla rimozione dell'unità SSD o della scheda Intel Optane:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore e la protezione della scheda di sistema.

Modulo di memoria SSD M.2 2230/Optane

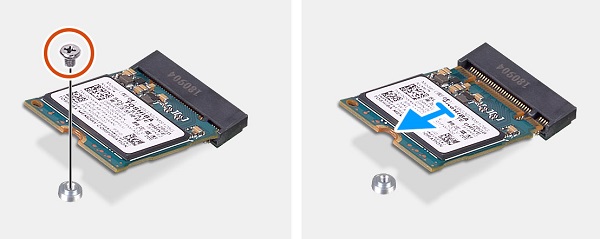

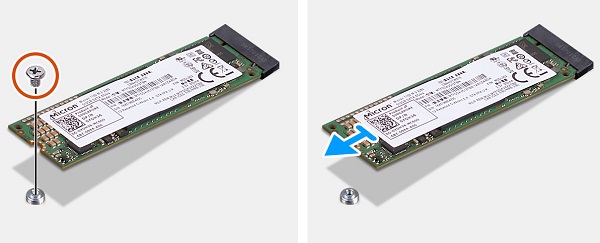

2. Individuare il connettore M.2 sopra il modulo di memoria, sotto la protezione del sistema. Rimuovere la vite che fissa la scheda allo chassis.

3. La scheda si apre a un angolo. Estrarre delicatamente la scheda dal connettore e dal computer.

Modulo di memoria SSD M.2 2280/Optane

4. Individuare il connettore M.2 sopra il modulo di memoria, sotto la protezione del sistema. Rimuovere la vite che fissa la scheda allo chassis.

5. La scheda si apre a un angolo. Estrarre delicatamente la scheda dal connettore e dal computer.

1. Operazioni preliminari alla rimozione della ventola del sistema:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore e la protezione della scheda di sistema.

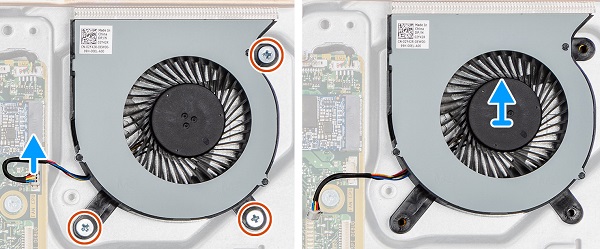

2. La ventola si trova sopra il disco rigido. Scollegare il cavo della ventola dal socket sulla scheda madre. Rimuovere le tre (3) viti di fissaggio della ventola al computer.

3. Sollevare la ventola ed estrarla dal computer.

1. Operazioni preliminari alla rimozione della batteria a bottone:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore e la protezione della scheda di sistema.

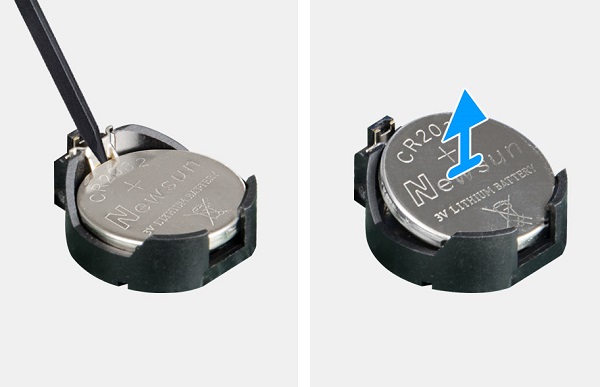

2. Individuare la batteria sotto la protezione del sistema. Premere la linguetta sul retro del socket della batteria a bottone fino a quando la batteria non si apre.

3. Sollevare la batteria ed estrarla dal socket.

1. Operazioni preliminari alla rimozione della scheda WLAN:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore e la protezione della scheda di sistema.

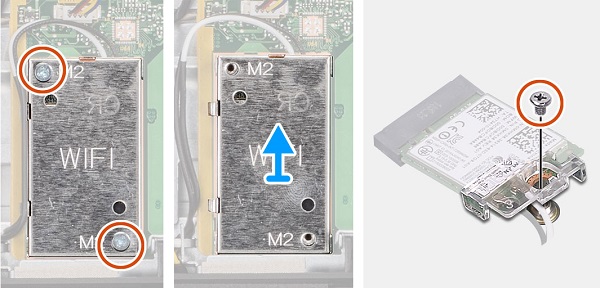

2. Rimuovere le due viti che fissano la protezione WLAN che copre la scheda WLAN nell'angolo inferiore sinistro, sotto la protezione. Disinstradare i cavi dell'antenna dalla protezione e rimuovere la protezione.

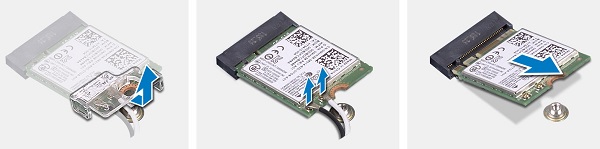

3. Rimuovere la vite che fissa il coperchio dell'antenna e la scheda allo chassis.

4. Rimuovere la protezione del connettore dell'antenna. Scollegare i cavi dell'antenna dalla scheda WLAN. (Connettori a perno)

5. Estrarre la scheda WLAN dallo slot e rimuoverla dal computer.

1. Operazioni preliminari alla rimozione del gruppo della fotocamera:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore e la protezione della scheda di sistema.

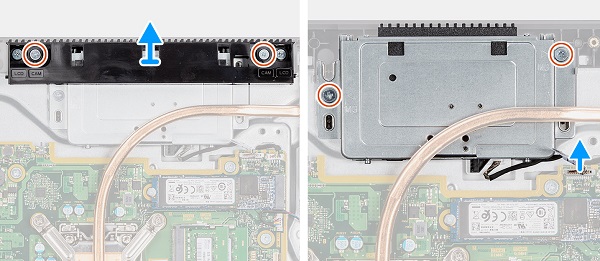

2. Rimuovere le due (2) viti con il contrassegno CAM che fissano lo sportello del gruppo allo chassis.

3. Rimuovere le due (2) viti che fissano il gruppo allo chassis.

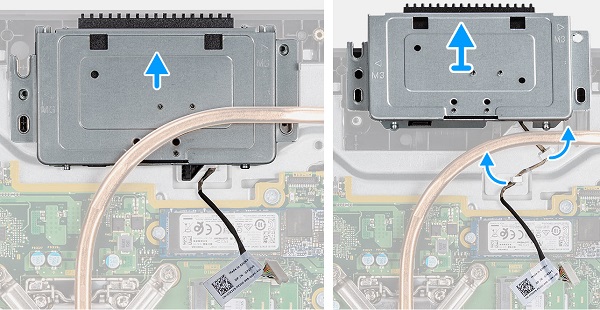

4. Scollegare il cavo del gruppo dalla scheda madre e disinstradare il cavo.

5. Far scorrere il gruppo fuori dal computer e rimuoverlo dallo chassis.

1. Operazioni preliminari alla rimozione del coperchio della base:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore e la protezione della scheda di sistema.

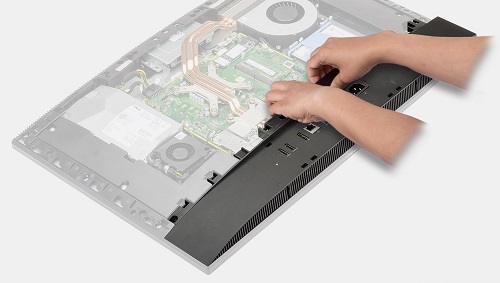

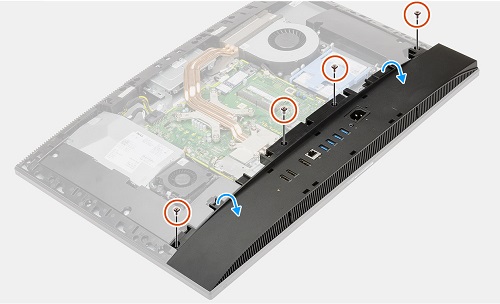

2. Rimuovere le cinque (5) viti che fissano il coperchio della base allo chassis. Sollevare lentamente le linguette sul bordo superiore del coperchio della base.

3. Sollevare il coperchio inferiore ed estrarlo dallo chassis.

1. Operazioni preliminari alla rimozione dell'alimentatore (PSU):

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore, il coperchio della base e la protezione della scheda di sistema.

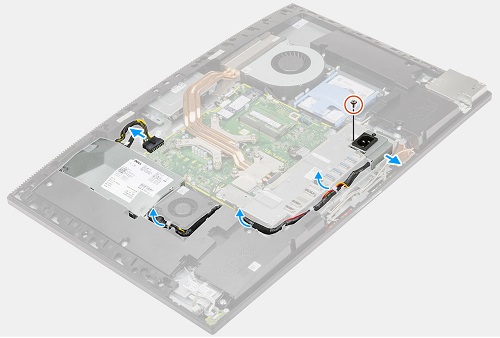

2. Rimuovere la vite che fissa il socket dell'alimentatore alla staffa I/O. Far scorrere lo zoccolo verso la parte inferiore del computer per rimuoverlo dallo chassis.

3. Disinstradare i cavi della PSU dai fermagli di instradamento sullo chassis e sulla ventola dell'alimentatore e scollegare il cavo di alimentazione dalla scheda madre.

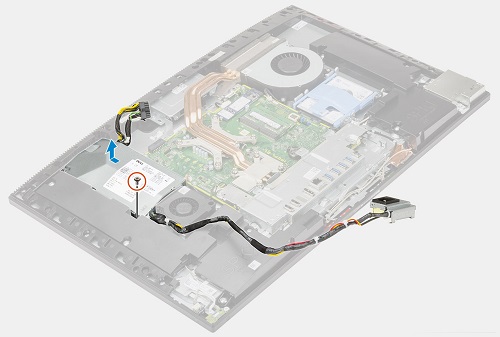

4. Rimuovere la vite che fissa l'unità di alimentazione al lato sinistro del computer.

5. Far scorrere la PSU verso la parte superiore del computer ed estrarla dal computer.

1. Operazioni preliminari alla rimozione della ventola dell'alimentatore:

   1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.

   2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

   3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

   4. Rimuovere il supporto, il coperchio posteriore, il coperchio della base e la protezione della scheda di sistema.

2. Disinstradare i cavi di alimentazione dell'alimentatore dalle relative clip sulla ventola dell'alimentatore.

3. Scollegare e disinstradare il cavo della ventola dell'alimentatore dalla scheda madre.

4. Rimuovere le due (2) viti che fissano la ventola allo chassis. Sollevare la ventola PSU ed estrarla dal lato sinistro del computer.
