OptiPlex 3060 MFF(マイクロ フォーム ファクター)顧客交換可能ユニット(CRU)分解取り外しガイド

システム カバーを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

システムの背面にあるカバーの1本の蝶ネジをゆるめます。

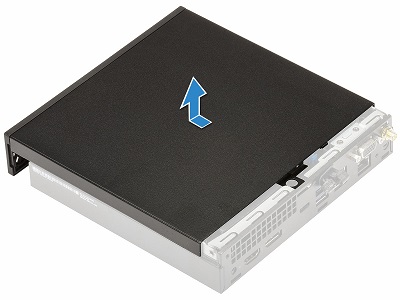

カバーをコンピューターの前面に向かって引いて、クリップを外してから持ち上げてシャーシから取り外します。

ハード ディスク ドライブ アセンブリーを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバーを取り外します。

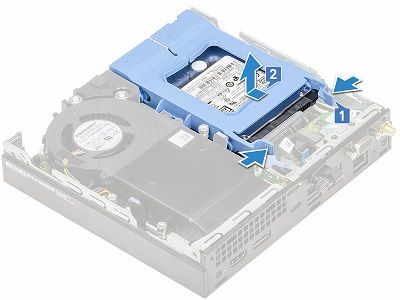

アセンブリーの両側にある青色のタブのいずれかを互いに近づけて押します［1］。アセンブリーがロック解除されるまでコンピューターの背面に向かって押し[2]、持ち上げてコンピューターから取り外します。

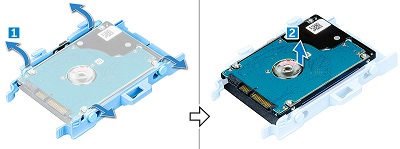

アセンブリーの一方の側をドライブから引き出し、固定ピンを外し［1］、ドライブを持ち上げてアセンブリーから取り外します［2］。

M.2 PCIe SSDカードを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と ハード ディスク ドライブ アセンブリー を取り外します。

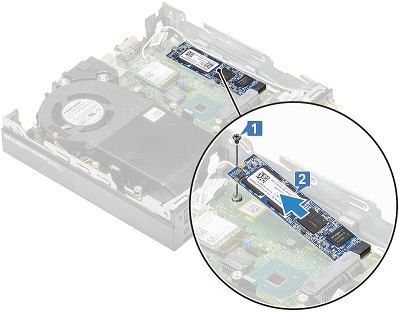

SSDカードをマザーボードに固定している1本のネジを外します［1］。カードを持ち上げて、マザーボードのスロットから取り出します［2］。

システム ファンを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバーを取り外します。

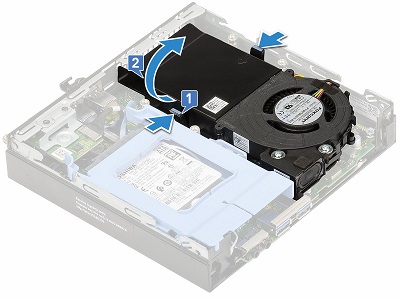

ファンの両側にある青色のタブのいずれかを互いに近づけて押します［1］。コンピューターの中央にある端を持ち上げて[2]、持ち上げることができます。

ファン ブラケットを裏返して、マザーボードからファン ケーブルを外します。

メモリーを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバーとシステム ファンを取り外します。

メモリー モジュールの両側にある金属製のクリップのいずれかをモジュールから取り外します［1］。メモリーが飛び出したら、スロットから引き出します［2］。

シリアルおよびPS I/Oボードを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と ハード ディスク ドライブ アセンブリー を取り外します。

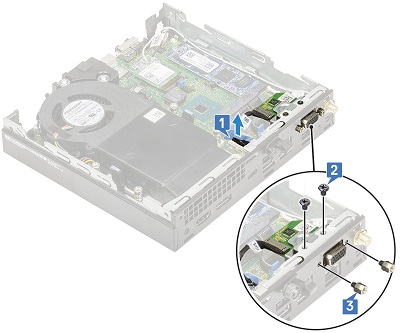

カード ケーブルをマザーボードから外し[1]、ボードをシャーシに固定している4本のネジを外します[2、3]。

カードをシャーシの前面から引き出し、持ち上げてPCから取り外します。

コイン型電池を取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー 、シリアルおよびPS I/Oボード を取り外します。

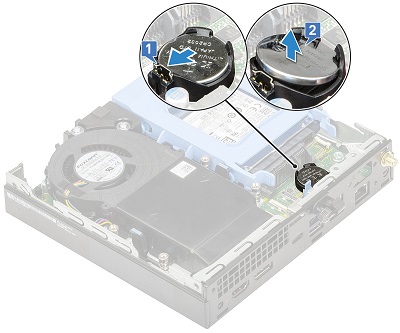

コイン型電池が飛び出すまでリリース ラッチを押し下げ[1]、コイン型電池をPCから取り外します。

内蔵スピーカーを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバーとシステム ファンを取り外します。

スピーカー ケーブルをマザーボード［1］とシステム ファン固定クリップから外します。スピーカーをシステム ファン アセンブリーから固定している2本のネジを外し[2]、スピーカーを取り外します[3]。

ワイヤレス ネットワーク カードを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータが適切にバックアップされていることを確認してください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と ハード ディスク ドライブ アセンブリー を取り外します。

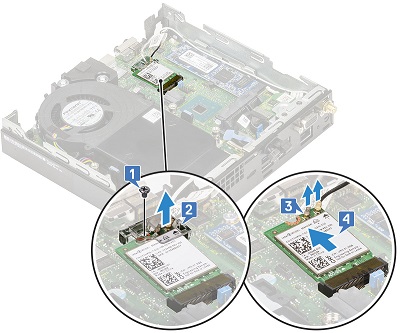

プラスチック製のタブをカードに固定している1本のネジを外します［1］。プラスチック製のクリップを取り出し［2］、アンテナケーブルをカードから外します［3］。次に、カードをマザーボードのスロットから取り外します［4］。
