Guía de desmontaje y extracción de unidades reemplazables de cliente (CRU) en OptiPlex 3060 MFF (factor de forma micro)

Instrucciones previas a la extracción de la cubierta del sistema:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

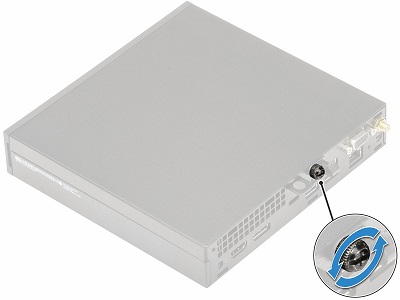

Quite el tornillo mariposa único que fija la cubierta a la parte posterior del chasis.

Tire de la cubierta hacia la parte frontal de la computadora hasta que se desenganche y, a continuación, levántela para extraerla del chasis.

Instrucciones previas a la extracción del ensamblaje de la unidad de disco duro:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema.

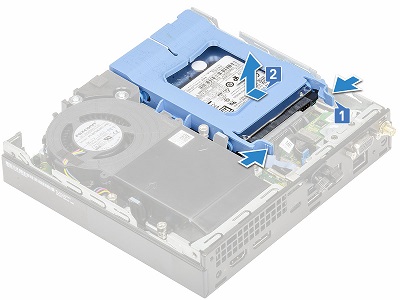

Presione las lengüetas azules de ambos lados del ensamblaje entre sí [1]. Empuje el ensamblaje hacia la parte posterior de la computadora [2] hasta que se desbloquee y, a continuación, levántelo para quitarlo de la computadora.

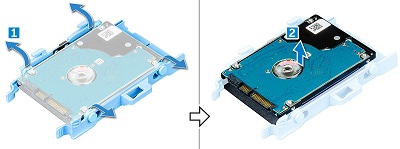

Tire de un lado del ensamblaje para quitarlo de la unidad y desenganchar los pasadores de fijación [1] y levante la unidad para extraerla del ensamblaje [2].

Instrucciones previas a la extracción de la tarjeta SSD PCIe M.2:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema y el ensamblaje de la unidad de disco duro.

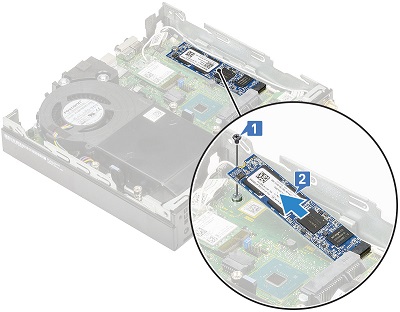

Quite el tornillo único que fija la tarjeta SSD [1] a la placa base. Levante la tarjeta y quítela de la ranura [2] de la placa base.

Instrucciones previas a la extracción del ventilador del sistema:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema.

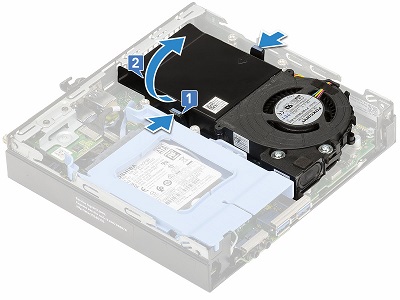

Presione las lengüetas azules de ambos lados del ventilador entre sí [1]. Levante el borde en el centro de la computadora [2] para que pueda levantarlo.

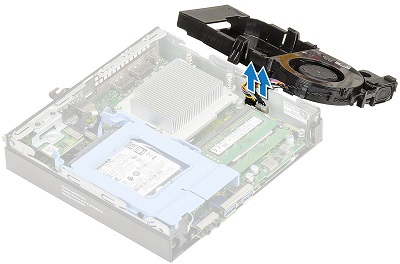

Voltee el soporte del ventilador para que pueda desconectar el cable del ventilador de la placa base.

Instrucciones previas a la extracción de la memoria:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema y el ventilador del sistema.

Tire de los ganchos metálicos de ambos lados del módulo de memoria para quitarlos del módulo [1]. Cuando la memoria salte, tire de ella para extraerla de la ranura [2].

Instrucciones previas a la extracción de la placa de E/S ps y en serie:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema y el ensamblaje de la unidad de disco duro.

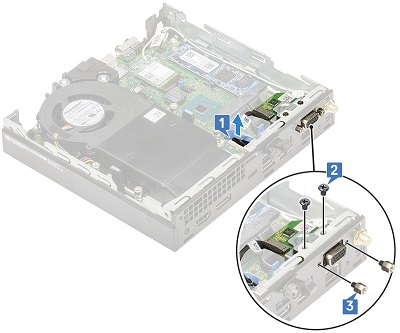

Desconecte el cable de la tarjeta de la placa base [1] y quite los cuatro tornillos que fijan la placa al chasis [2, 3].

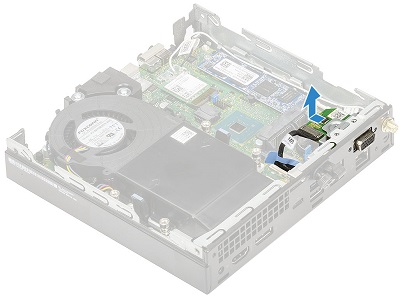

Tire de la tarjeta hacia atrás desde la parte frontal del chasis y levántela para extraerla de la computadora.

Instrucciones previas a la extracción de la batería de tipo botón:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema y la placa de I/O serie y PS.

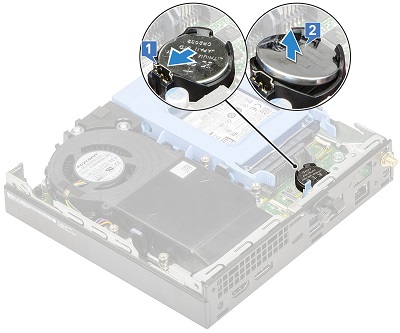

Presione el pestillo de liberación hasta que la batería de tipo botón salte [1] y quite la batería de tipo botón de la computadora.

Instrucciones previas a la extracción de los altavoces internos:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema y el ventilador del sistema.

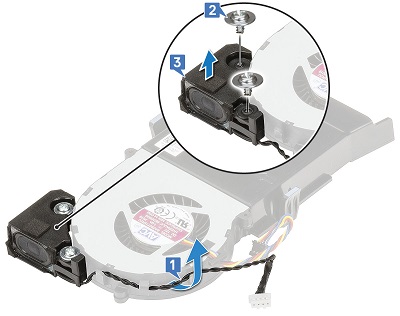

Desconecte el cable del altavoz de la placa base [1] y los ganchos de retención del ventilador del sistema. Desatornille los dos tornillos que fijan el altavoz al ensamblaje del ventilador del sistema [2] y quite el altavoz [3].

Instrucciones previas a la extracción de la tarjeta de red inalámbrica:

1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados correctamente.

2. Desconecte los cables de teléfono, red o USB de la computadora.

3. Desconecte la computadora y todos los dispositivos conectados a las tomas eléctricas.

4. Quite la cubierta del sistema y el ensamblaje de la unidad de disco duro.

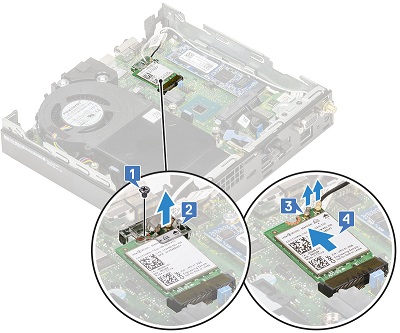

Quite el tornillo único que fija la lengüeta de plástico a la tarjeta [1]. Quite el gancho de plástico [2] y desconecte los cables de la antena de la tarjeta [3]. A continuación, quite la tarjeta de la ranura de la placa base [4].
