Disse vejledninger vil føre dig trin for trin gennem en sikker fjernelse af, hvad der anses for at være CRU-dele (enheder, der kan udskiftes af kunden) på et OptiPlex 7071 Tower-system. (CRU'er er de dele af systemet, der ikke kræver en tekniker til fjernelse eller udskiftning.) Vejledningerne vil også indeholde billeder, der viser, hvad det omfatter.

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse



Vejledning til fjernelse



Hvis disse retningslinjer ikke dækker det, du vil gøre, skal du derefter se din systemmanual.

Afsnittet nedenfor indeholder oplysninger om sikker praksis, som du bør tage til efterretning, før du arbejder med elektrisk udstyr.


Tilbage til toppen



Instruktioner til fjernelse



SLN319105_en_US__1icon Bemærk: Klik på titlen på det afsnit, du vil åbne, for at se indholdet.



|



SLN319105_en_US__2ReqTools_E7450_BKeith_01



1 Lille Phillips-skruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved

SLN319105_en_US__1icon Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Sådanne skader vil gøre det umuligt at fjerne skruerne uden særlige redskaber, som ikke er tilgængelige for vores teknikere på stedet.



  1. Instruktioner inden fjernelse af sidepaneldækslet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

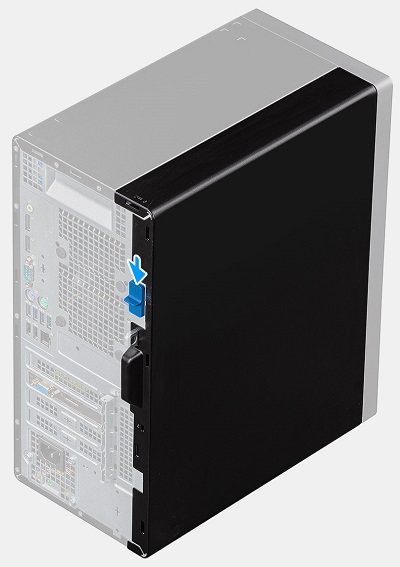

  2. Mens systemet står oprejst, skal du skubbe den blå frigørelseslås på systemets bagside ned for at frigøre dækslet fra kabinettet

SLN319105_en_US__4CRU_7071 Tower_Cover_01_BK

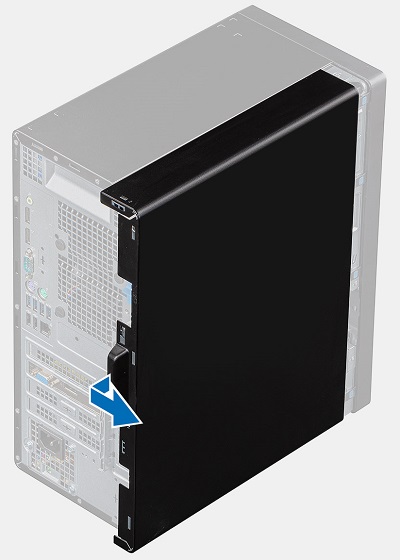

  1. Træk dækslet mod bagsiden af kabinettet, indtil stikkene på dækslet frigøres fra kabinettet, og løft dækslet af computeren

SLN319105_en_US__5CRU_7071 Tower_Cover_02_BK



  1. Præ-instruktioner inden fjernelse af frontrammen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet

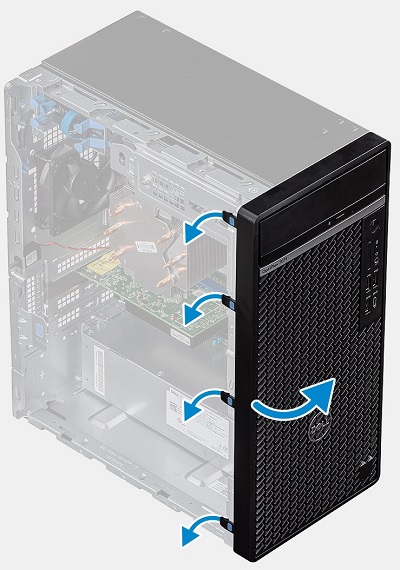

  2. Mens systemet står oprejst, skal du frigøre de fire (4) blå tapper ned langs venstre side af rammen og dreje den mod højre side af systemet

SLN319105_en_US__6CRU_7071 Tower_Bezel_01_BK

  1. Når rammen kommer til 90 grader fra kabinettet, skal du løfte den ud af computeren

SLN319105_en_US__7CRU_7071 Tower_Bezel_02_BK



  1. Instruktioner inden fjernelse af harddiskdrevet (HDD):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet og frontrammen

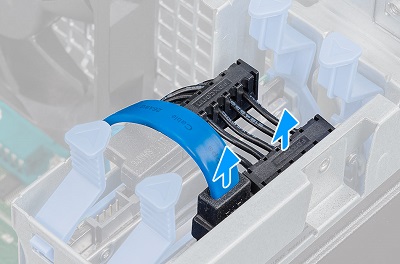

  1. 2,5" HDD-båsene er placeret i øverste venstre hjørne af systemet. Frakobl data- og strømkablet fra harddiskens bagside

SLN319105_en_US__8CRU_7071 Tower_2_5HDD_01_BK

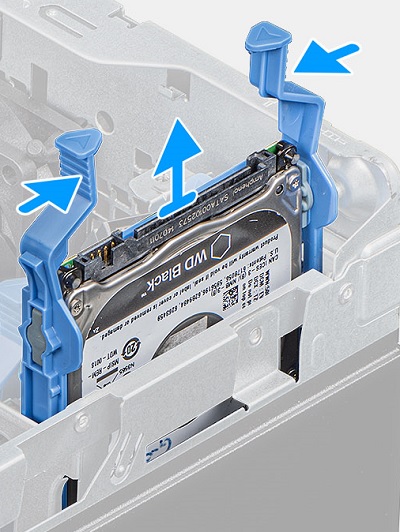

  1. Klem den blå frigørelsestabel på begge sider af harddisken sammen, og træk harddisken ud af systemet

SLN319105_en_US__9CRU_7071 Tower_2_5HDD_02_BK

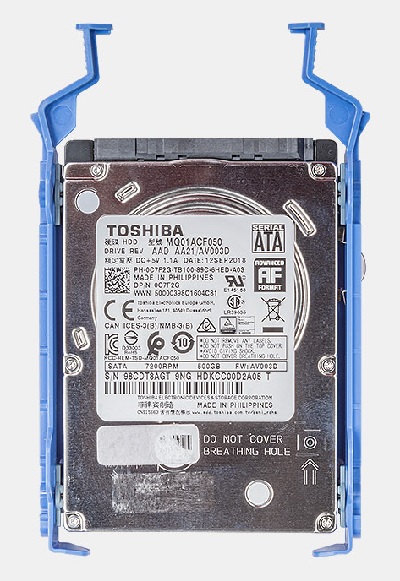

  1. Lirk harddiskbeslaget af langs den ene kant af harddisken for at frigøre tapperne på modulet fra slottene på harddisken.

SLN319105_en_US__10CRU_7071 Tower_2_5HDD_03_BK

  1. Løft og fjern harddisken fra harddiskbeslaget.

SLN319105_en_US__11CRU_7071 Tower_2_5HDD_04_BK

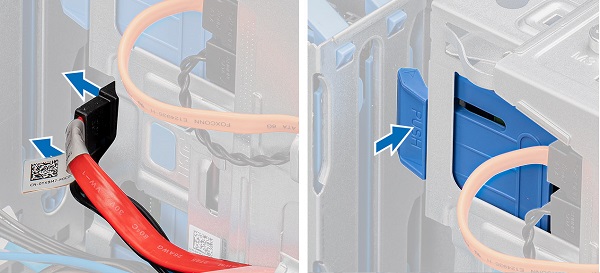

  1. 3,5"-drevbåsen er placeret over det tynde optiske drev i systemets øverste højre hjørne, placer systemet på siden, og frakobl data- og strømkablerne fra harddiskens bagside. Tryk den blå frigørelsestap ned for at låse HDD-modulet op

SLN319105_en_US__12CRU_7071 Tower_3_5HDD_01_BK

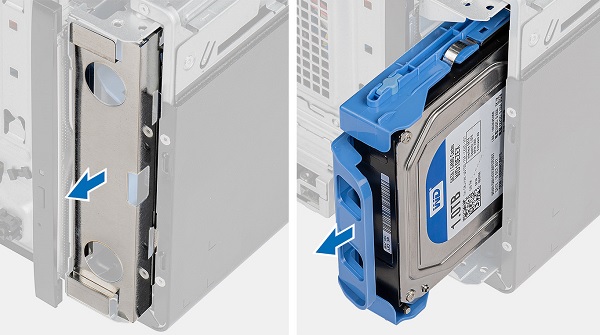

  1. Skub ESD-blankpladen ud af kabinettets forside, og skub HDD-modulet ud af systemets forside

SLN319105_en_US__13CRU_7071 Tower_3_5HDD_02_BK

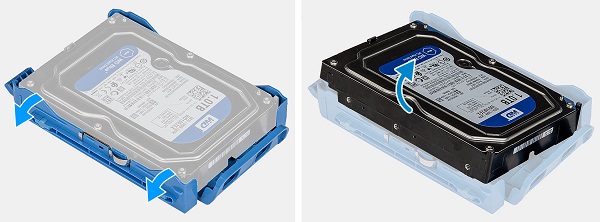

  1. Træk den ene kant af beslaget væk fra harddisken for at frigøre fastgørelsestapperne, og træk beslaget af HDD'en

SLN319105_en_US__14CRU_7071 Tower_3_5HDD_03_BK



  1. Instruktioner inden fjernelse af M.2 SSD/Intel Optane-hukommelseskortet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet

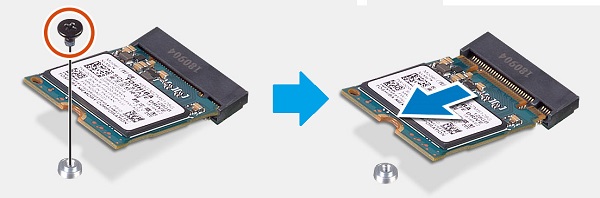

  2. M.2-stikket er placeret mellem CPU'en og udvidelseskortstikket midt i systemet. Fjern den ene skrue, der fastgør enden af M.2-kortet til kabinettet

SLN319105_en_US__15CRU_7071 Tower_M_2_01_BK

  1. Når kortet springer op i en vinkel, skal du trække kortet ud af stikket og ud af pc'en



  1. Instruktioner inden fjernelse af det trådløse M.2 WLAN-kort:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet

  2. M.2 WLAN-kortet er placeret mellem hukommelsen og systemets forside. Fjern den ene skrue, der fastgør M.2-kortets ende til kabinettet, og skub det trådløse korts beslag af kortets ende

SLN319105_en_US__16CRU_7071 Tower_WiFi_01_BK

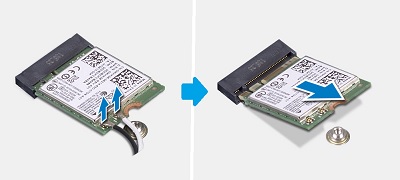

  1. Frakobl antennekablerne fra enden af kortet (lille tryklås fastgør stikkene), og mens kortet popper op i en vinkel, skal du trække kortet ud af stikket og ud af pc'en

SLN319105_en_US__17CRU_7071 Tower_WiFi_02_BK



  1. Instruktioner inden fjernelse af det tynde optiske drev (ODD):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet og frontrammen

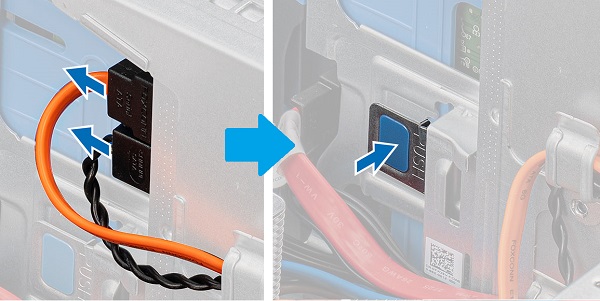

  2. Det slanke optiske drev er placeret i øverste højre hjørne af systemet. Når data- og strømkablerne er fjernet, skal du skubbe ned på sølvfarvets frigørelsestabel for at låse drevet op

SLN319105_en_US__18CRU_7071 Tower_ODD_01_BK

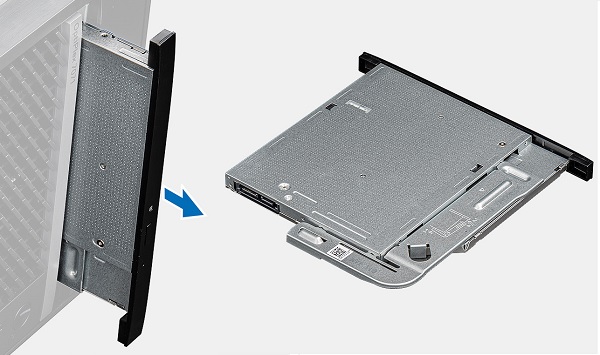

  1. Skub drevet ud fra forsiden af systemet

SLN319105_en_US__19CRU_7071 Tower_ODD_02_BK

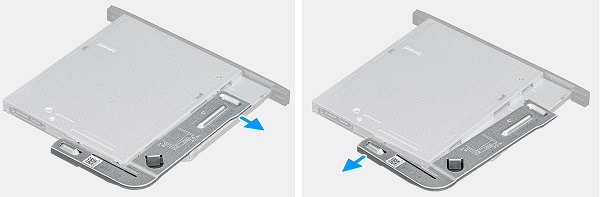

  1. Lirk beslaget til det optiske drev af drevet. Du skal bruge det til det nye drev

SLN319105_en_US__20CRU_7071 Tower_ODD_03_BK



  1. Instruktioner inden fjernelse af hukommelsen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet

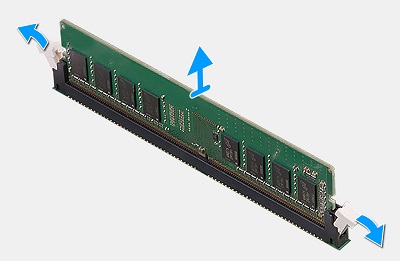

  2. Hukommelsen er placeret i midten af systemet. Træk tapperne på begge sider af DIMM-modulet fra hinanden for at frigøre DIMM-hukommelsesmodulet

SLN319105_en_US__21CRU_7071 Tower_Memory_01_BK

  1.  Løft DIMM-modulet op og ud af åbningen og pc'en

SLN319105_en_US__1icon Bemærk: Gentag trin 2 og 3, hvis der er yderligere DIMM-hukommelser i systemet.



  1. Instruktioner inden fjernelse af højtaleren:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern sidepaneldækslet og systemblæseren

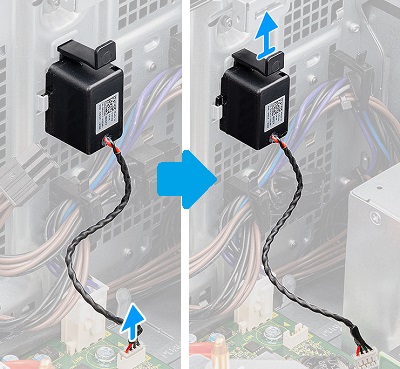

  2. Højttaleren er placeret indvendigt på forsiden af systemet foran PSU'en. Frakobl kablet fra bundkortet

SLN319105_en_US__23CRU_7071 Tower_Speaker_01_BK

  1. Tryk på frigørelseslåsen, og løft højttaleren op og ud af pc'en



  1. Instruktioner inden fjernelse af CPU-køleblæseren:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet

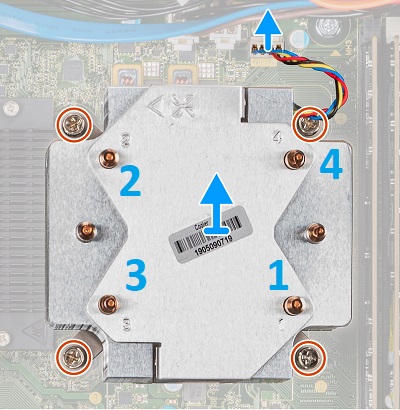

  2. CPU-køleblæseren er placeret midt i systemet. Kobl blæserkablet fra bundkortet. Start med position 4 og derefter til 3, derefter 2, derefter 1, løsn de fastmonterede skruer, der fastgør blæseren og kølelegemet til bundkortet

SLN319105_en_US__24CRU_7071 Tower_fan_01_BK

  1. Løft køleblæser- og kølelegememodulet ud af pc'en



  1. Instruktioner inden fjernelse af et udvidelseskort:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern sidepaneldækslet og systemblæseren

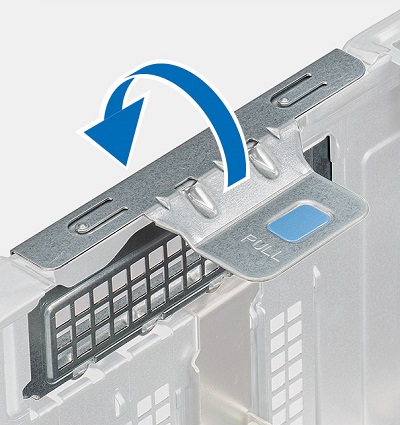

  2. Udvidelseskortets slots er placeret mellem PSU'en og CPU-køleblæseren, frigør fastgørelsesklemmen fra dens fastgørelseskrog og sving den helt op

SLN319105_en_US__25CRU_7071 Tower_Card_01_BK

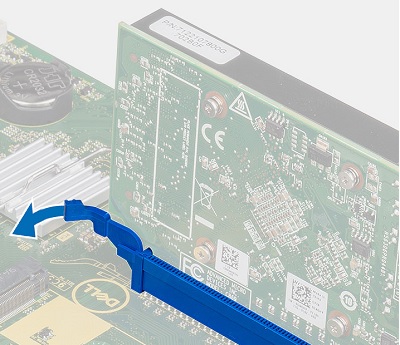

  1. Kontrollér, om der er en fastgørelsestap på bagsiden af de optagede slots på bundkortet, og flyt den til en ulåst position

SLN319105_en_US__26CRU_7071 Tower_Card_02_BK

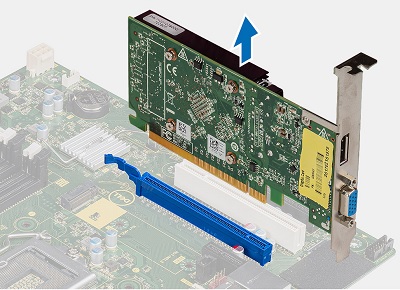

  1. Løft kortet lige op og ud af pc'en

SLN319105_en_US__27CRU_7071 Tower_Card_03_BK



  1. Instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet og eventuelle udvidelseskort

  2. Knapcellebatteriet er placeret mellem udvidelseskortstikkene og forsiden af systemet. Når kortene er fjernet, kan du ved hjælp af en plastikpen trykke på knapcellebatteriets udløsergreb

SLN319105_en_US__28CRU_7071 Tower_Coin_01_BK

  1. Løft batteriet ud af pc'en



  1. Instruktioner inden fjernelse af PSU-strømforsyningsenheden:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter sidepaneldækslet, køleblæseren og eventuelle udvidelseskort

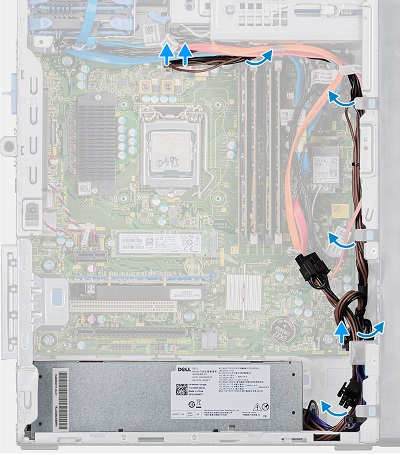

  2. PSU'en er placeret i nederste venstre hjørne af kabinettet, frakobl og frigør strømkablerne, der kører rundt på forsiden af systemet, til bundkortet, blæsere og drev

SLN319105_en_US__29CRU_7071 Tower_PSU_01_BK

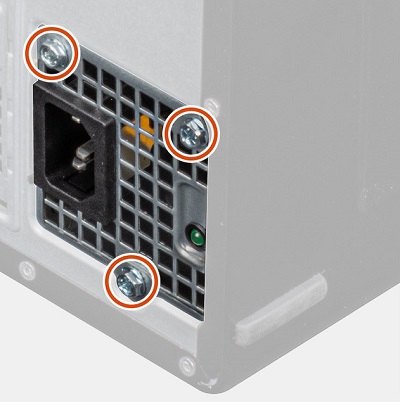

  1. Fjern de tre (3) skruer fra bagsiden af PSU'en

SLN319105_en_US__30CRU_7071 Tower_PSU_02_BK

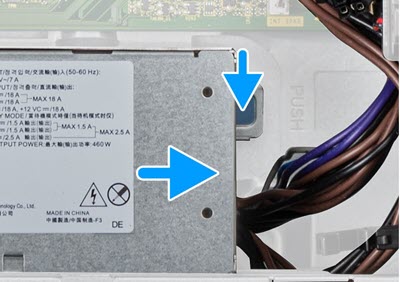

  1. Tryk ned på sølvfarvet frigørelseslås på højre side af PSU'en, og skub PSU'en mod forsiden af systemet

SLN319105_en_US__31CRU_7071 Tower_PSU_03_BK

  1. Skub PSU'en mod bundkortet, og løft den op og ud af pc'en

SLN319105_en_US__32CRU_7071 Tower_PSU_04_BK

Hvis du har brug for mere hjælp, skal du kontakte teknisk support.
