Problema al gruppo supporto articolato di Inspiron e Vostro All-in-One

Supporto non collegato

Quando si riceve un sistema all-in-one (AIO) appena acquistato, il supporto articolato spedito insieme al sistema non è collegato prima della spedizione.

Questa è la progettazione originale per i modelli di sistema All-in-One (AIO) elencati di seguito:

• Inspiron 24 3452 All-in-One
• Inspiron 24 3455 All-in-One
• Inspiron 24 3459 All-in-One
• Inspiron 24 3464 All-in-One
• Inspiron 24 5459 All-in-One
• Inspiron 24 5488 All-in-One
• Vostro 24 5450 All-in-One
• Vostro 24 5460 All-in-One

Installazione del supporto articolato

Per il supporto articolato sono presenti viti di montaggio nascoste sotto il coperchio della cerniera sul retro del sistema. Per montare il sistema sul supporto articolato, completare la seguente procedura:

1. Rimuovere il coperchio della cerniera sul retro del sistema. Una volta rimosse, individuare le quattro viti di montaggio. (Vedere le figure 1 e 2).

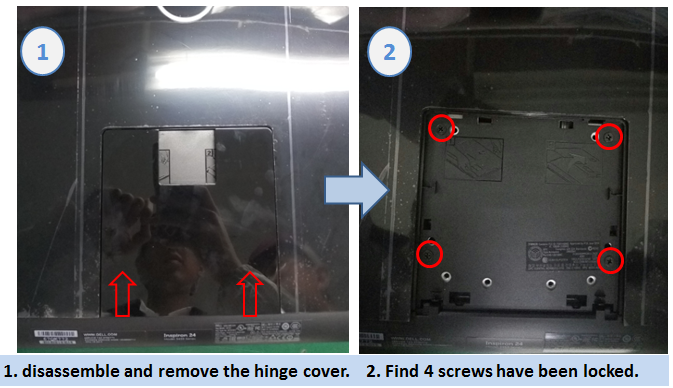

   Figure 1 e 2 - Rimozione del coperchio della cerniera e accesso alle viti di montaggio

2. Rimuovere le quattro viti di montaggio con testa a croce e installare il supporto articolato. (Vedere le figure 3 e 4).

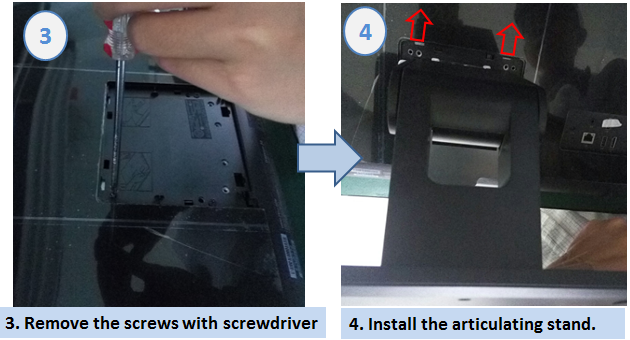

   Figure 3 e 4. - Rimozione delle viti di montaggio e installazione del supporto articolato

3. Installare le quattro viti con testa a croce per fissare il supporto snodato, quindi reinstallare il coperchio della cerniera. (Figure 5 e 6)

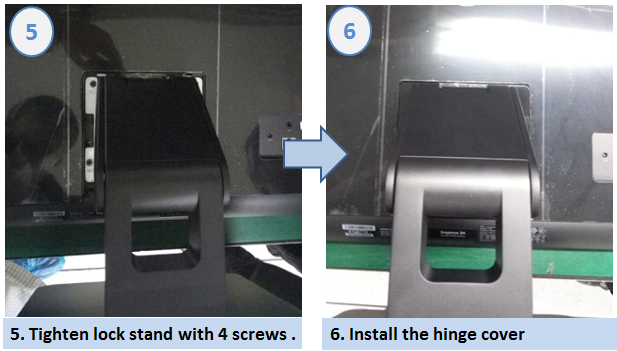

   Figure 5 e 6 - Reinstallazione delle viti e del coperchio della cerniera
