Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 7070 Ultra

Riepilogo: Questo articolo offre una guida alla rimozione di quelle parti del sistema desktop Dell OptiPlex 7070 Ultra che Dell considera sostituibili e sostituibili da chiunque.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle parti considerate CRU in un sistema OptiPlex 7070 Ultra (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

L'articolo seguente fornisce informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio



Istruzioni per la rimozione



SLN318861_en_US__1icon Nota: cliccare sul titolo della sezione che si desidera aprire qui in basso per visualizzare i contenuti.



|



Strumenti per lo smontaggio



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN318861_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.



  1. Operazioni preliminari prima della rimozione del coperchio anteriore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

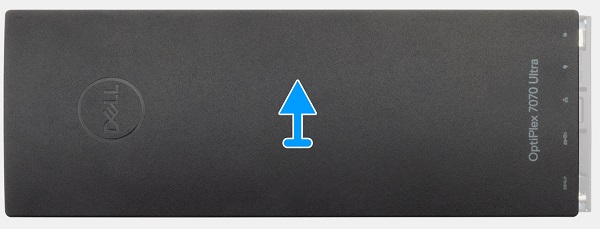

  2. Con il sistema sulla parte posteriore, spingere il coperchio anteriore verso la parte superiore del PC fino a quando non viene rilasciato dallo chassis.

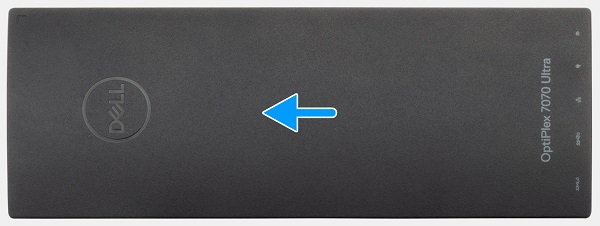

OptiPlex coperchio posteriore

  1. Sollevare il coperchio ed estrarlo dal computer.

Rimozione del coperchio posteriore optiplex



  1. Operazioni preliminari prima della rimozione dell'unità disco rigido (HDD) da 2,5":

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio anteriore

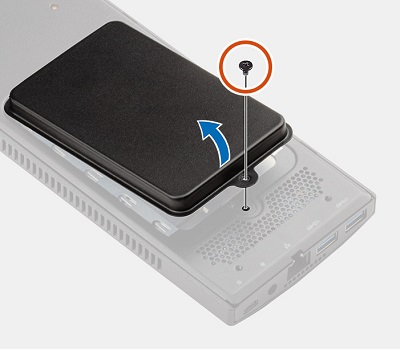

  1. L'UNITÀ HDD si trova sul retro del sistema in un pannello aprite. Rimuovere la vite che fissa il gruppo hdd al retro del sistema e aprire lo sportello con l'HDD.

Rimozione hdd

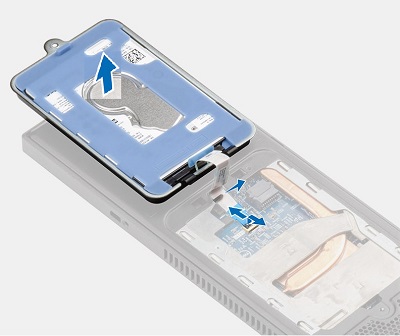

  1. Sollevare la linguetta di fissaggio sul connettore ZIF, scollegare il cavo e disinstradarlo dallo slot sullo chassis e rimuovere l'HDD e lo sportello dal sistema.

Scollegamento del connettore HDD

SLN318861_en_US__1icon Nota: Prendere nota dell'instradamento del cavo del disco rigido prima di rimuoverlo. Ricordarsi che sarà necessario reinstradare questo cavo quando si inserisce il nuovo HDD e non si desidera piegare e danneggiare il cavo a nastro.

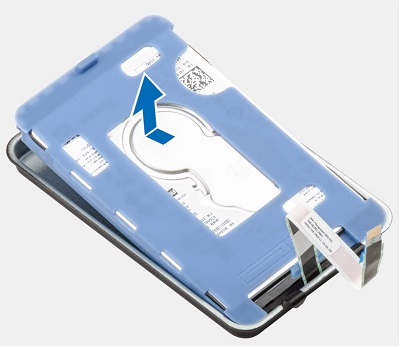

  1. Tirare la linguetta di gomma blu sul manicotto protettivo sul lato opposto del cavo dell'HDD e sollevare il modulo dell'HDD dallo sportello del gruppo.

Rimozione della linguetta in gomma del disco rigido

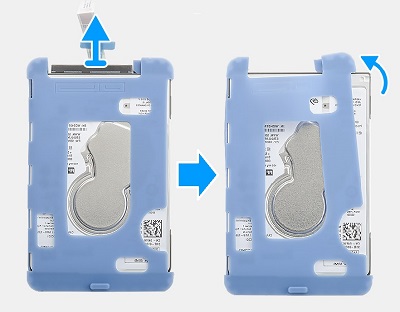

  1. Scollegare il cavo dal disco rigido tirare un angolo del lato aperto del manicotto protettivo dalla parte inferiore dell'HDD.

Rimozione della linguetta in gomma del disco rigido

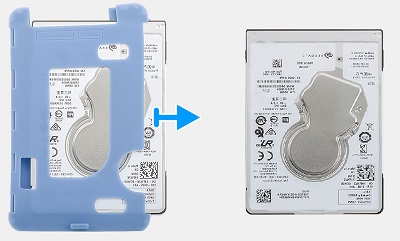

  1. Una volta che si dispone di un lato dell'UNITÀ HDD dall'estremità aperta del manicotto protettivo, estrarlo dall'HDD.

Rimozione della linguetta di gomma dell'HDDRimozione della scheda SSD



  1. Operazioni preliminari alla rimozione della scheda SSD M.2:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio anteriore

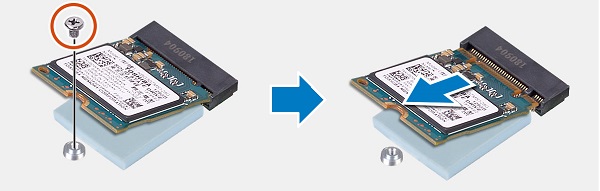

  2. Il connettore SSD si trova nella parte inferiore destra del sistema. Rimuovere la vite che fissa l'estremità della scheda SSD allo chassis.

Rimozione dell'SD

  1. Quando la scheda si solleva ad angolo, estrarla dal connettore e dal PC.



  1. Operazioni preliminari prima della rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio anteriore

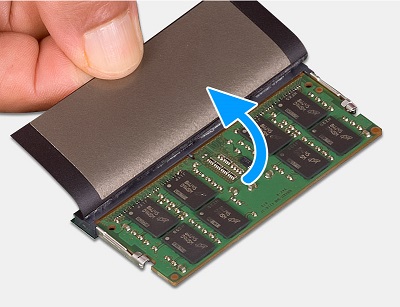

  2. La memoria si trova al centro del sistema. Sollevare il pannello assorbente dalla parte superiore del modulo di memoria DIMM.

DIMM di memoria

  1. Allontanare le linguette su entrambi i lati del modulo DIMM per sbloccarlo e sollevarlo ed estrarlo dallo slot e dal PC.

Rimozione del modulo di memoria DIMM

SLN318861_en_US__1icon Nota: ripetere i passaggi 2 e 3 per altri eventuali moduli DIMM di memoria del sistema.



  1. Operazioni preliminari alla rimozione della ventola del sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio anteriore

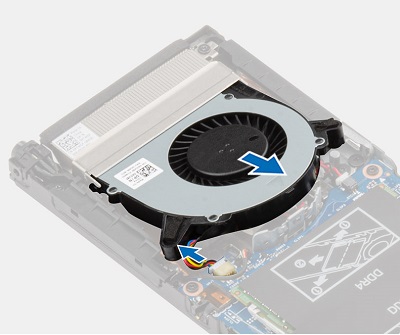

  2. La ventola di sistema si trova sul bordo superiore dello chassis, rilasciare la ventola dal gancio di contenimento e scollegare il cavo della batteria a bottone dalla scheda madre.

rimozione della ventola

  1. Estrarre la ventola di sistema dal PC.



  1. Operazioni preliminari prima della rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio anteriore e la ventola del sistema.

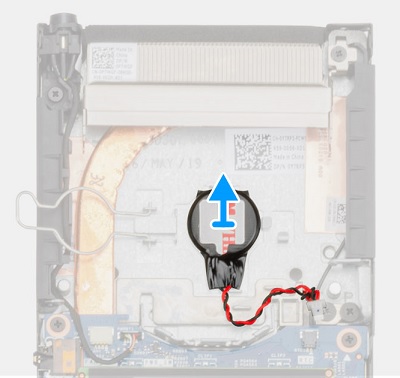

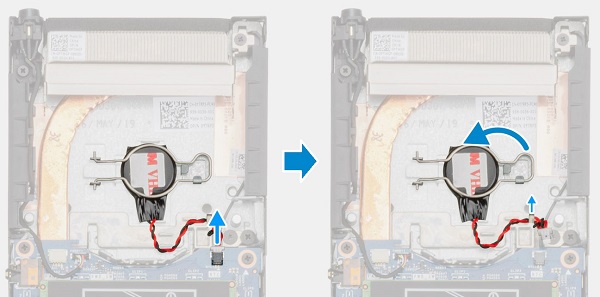

  2. La batteria a bottone si trova sotto la ventola di sistema. Una volta rimosso il sistema, scollegare il cavo della batteria a bottone dalla scheda madre. Sbloccare il fermaglio di fissaggio dal gancio di fissaggio e aprirlo completamente

rimozione della batteria

  1. Estrarre la batteria dal PC.

rimozione della batteria



  1. Operazioni preliminari prima della rimozione della scheda di rete senza fili Wi-Fi:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio anteriore

  2. La scheda WLAN si trova sul lato inferiore sinistro dello chassis, rimuovere la vite singola dalla staffa che fissa la scheda alla scheda madre e rimuovere la staffa

Scheda WLAN

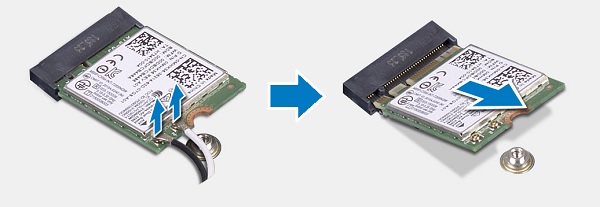

  1. Scollegare i cavi dell'antenna (si tratta di piccoli connettori a pressione e con una leggera pressione) dalla scheda ed estrarre la scheda dallo zoccolo e dal PC.

scollegamento del cavo dell'antenna
