Guida alla rimozione delle unità sostituibili dal cliente (CRU) nella workstation Precision 3930 Rack

Riepilogo: Questo articolo offre una guida per quelle parti della workstation Precision 3930 Rack che Dell considera sostituibili e sostituibili da chiunque.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle parti considerate CRU in una workstation Precision Rack 3930 (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

L'articolo che segue offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.

Causa



Istruzioni per la rimozione



SLN314241_en_US__1icon Nota: cliccare sul titolo della sezione che si desidera aprire di seguito per visualizzare i contenuti.

|



SLN314241_en_US__2ReqTools_E7450_BKeith_01

1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN314241_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.




  1. Operazioni preliminari prima della rimozione del coperchio superiore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

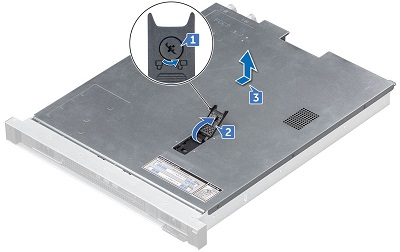

  2. Ruotare il blocco circolare sul dispositivo di chiusura utilizzando un cacciavite Phillips in senso antiorario per sbloccarlo [1]. Tirare il fermo di rilascio verso la parte posteriore dello chassis [2] e far scorrere il coperchio verso la parte posteriore dello chassis e sollevarlo verso l'alto e lontano [3].

SLN314241_en_US__4R3930_Cover_BK_01

  1. Operazioni preliminari prima della rimozione del condotto dell'aria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio.

  2. Disinstradare il cavo del pannello anteriore.

SLN314241_en_US__5R3930_AirDuct_BK_01

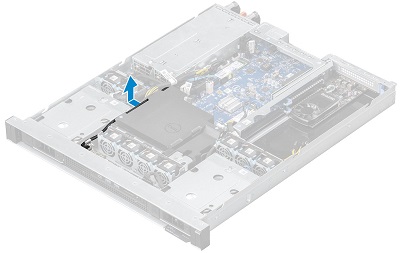

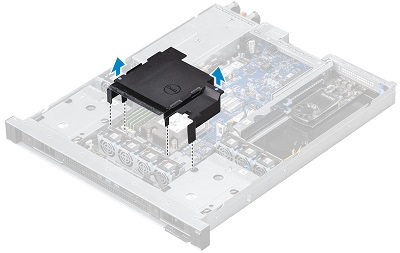

  1. Sollevare la presa d'aria ed estrarla dal dissipatore di calore.

SLN314241_en_US__6R3930_AirDuct_BK_02





  1. Operazioni preliminari prima della rimozione del modulo riser 1:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio.

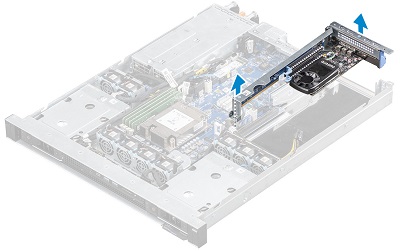

  2. Facendo scivolare i due punti blu di sollevamento su entrambi i lati del riser, sollevare il riser ed estrarlo dal sistema.

SLN314241_en_US__7R3930_ExpCard_BK_01

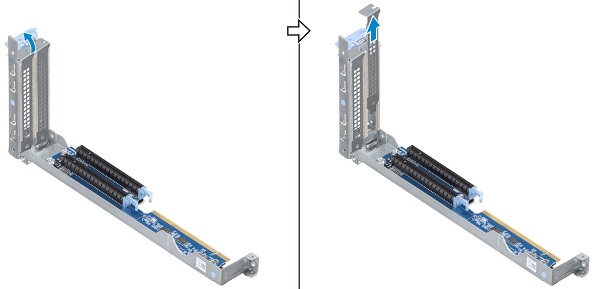

  1. Tirare verso l'alto la linguetta di sbloccaggio per aprire gli slot del riser 1 e sollevare la protezione dagli slot.

SLN314241_en_US__8R3930_ExpCard_BK_02

  1. Operazioni preliminari prima della rimozione della scheda grafica:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio e il modulo riser 1

  2. Verificare la presenza di cavi di alimentazione dalla scheda e scollegare eventuali cavi visualizzati. Sollevare la linguetta di sbloccaggio [1] e scollegare il fermaglio di fissaggio sul retro della scheda [2] ed estrarre la scheda dal riser [3].

SLN314241_en_US__9R3930_ExpCard_BK_03

  1. Operazioni preliminari prima della rimozione del modulo riser 2:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio.

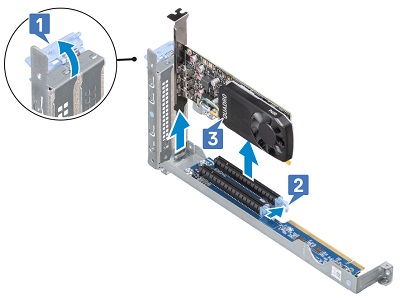

  2. Individuare i punti di sollevamento blu sul modulo riser 2 e afferrare tali punti per sollevarlo ed estrarlo dal sistema.

SLN314241_en_US__10R3930_ExpCard_BK_07

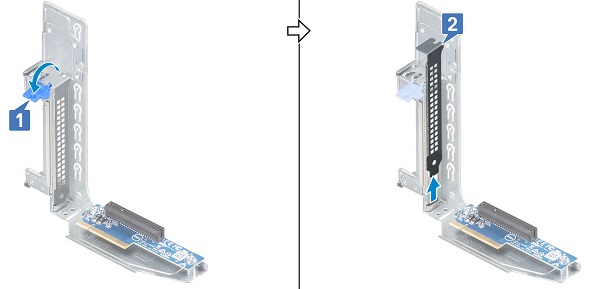

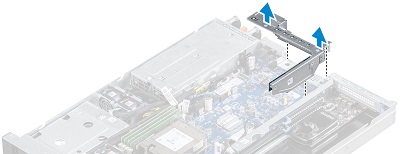

  1. Aprire la tabella di rilascio blu [1] per lasciare rimuovere la protezione dallo slot [2].

SLN314241_en_US__11R3930_ExpCard_BK_08

SLN314241_en_US__1icon Nota: Alcune schede di espansione richiedono un'alimentazione aggiuntiva per funzionare correttamente, in genere tramite un cavo di alimentazione o della ventola aggiuntivo. Alcuni tipi di schede grafiche includono un fermo di blocco sul retro della scheda nel punto in cui viene fissata nello slot della scheda madre.



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio e il condotto dell'aria.

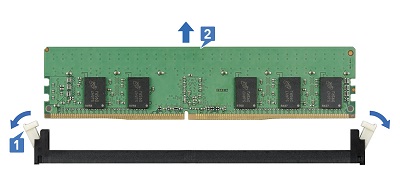

  2. Allontanare le clip di fissaggio dalla memoria [1] ed estrarre la memoria dal sistema. [2].

SLN314241_en_US__13R3930_Memory_BK_01

SLN314241_en_US__1icon Nota: Ripetere il passaggio 2 per altri eventuali moduli di memoria presenti nel sistema.



  1. Operazioni preliminari alla rimozione del gruppo dell'unità disco rigido (HDD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

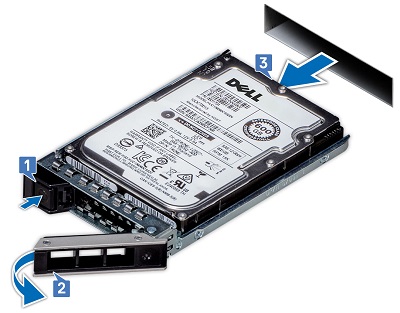

  2. Premere il pulsante di sblocco sulla parte anteriore del gruppo dell'unità [1] per aprire il fermo di rilascio. Tirare il fermo di rilascio [2] per sbloccare l'unità ed estrarre il gruppo dalla parte anteriore del sistema [3].

SLN314241_en_US__15R3930_HDD_BK_01

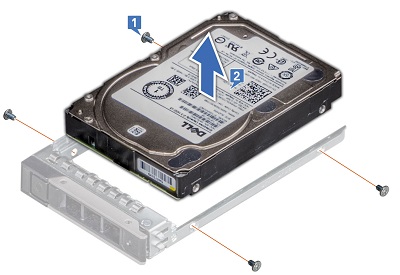

  1. Per rimuovere il driver dal gruppo, rimuovere le quattro (4) viti di fissaggio delle guide laterali all'unità [1] ed estrarre l'unità dal gruppo [2].

SLN314241_en_US__16R3930_HDD_BK_02

  1. Operazioni preliminari prima della rimozione del backplane dell'unità HDD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio.

  2. Scollegare i cavi dei dati [1] e di alimentazione [2] dal backplane sinistro e destro alla scheda madre.

  3. Disinstradare il cavo dai fermagli [3].

SLN314241_en_US__17R3930_BPlane_BK_01

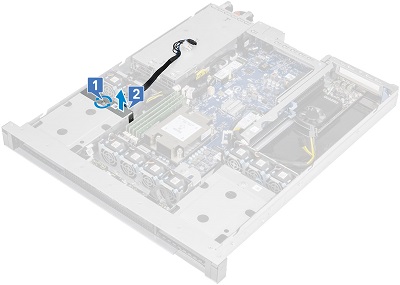

  1. Allentare la vite di fissaggio [1] di fissaggio del backplane allo chassis e sollevare il backplane per estrarlo dal sistema [2].

SLN314241_en_US__18R3930_BPlane_BK_02

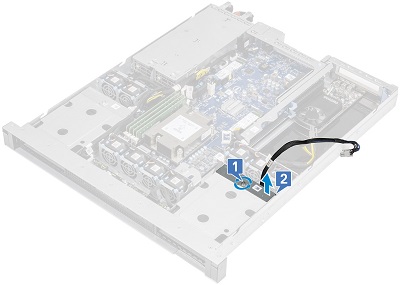

  1. Ripetere i passaggi precedenti per il backplane sul lato destro.

SLN314241_en_US__19R3930_BPlane_BK_03

  1. Operazioni preliminari alla rimozione dell'unità SSD M.2 PCIe:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio.

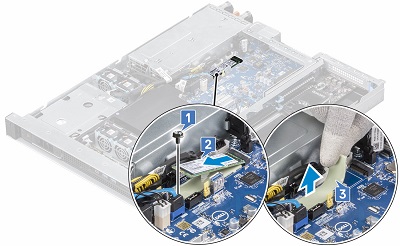

  2. Rimuovere la vite che fissa la scheda SSD alla scheda madre [1].

  3. Sollevare ed estrarre la scheda SSD dal relativo connettore sulla scheda madre [2].

  4. Rimuovere il cuscinetto termico [3].

SLN314241_en_US__20R3930_SSD_BK_01



  1. Operazioni preliminari prima della rimozione della ventola e della gabbia della ventola di sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio e il condotto dell'aria.

  2. Scollegare il cavo della ventola dalla scheda madre.

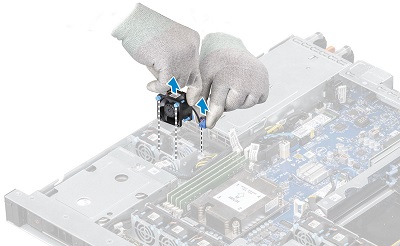

  3. Sollevare la ventola verso l'alto ed estrarla dal sistema.

SLN314241_en_US__21R3930_Fan_BK_01

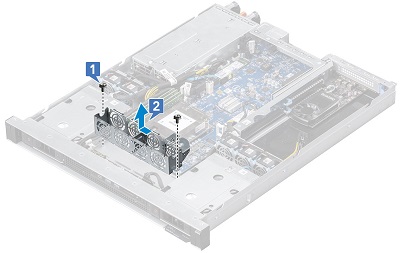

  1. Dopo aver rimosso le ventole, rimuovere le due (2) viti di fissaggio dello scomparto allo chassis [1] e far scorrere lo scomparto verso destra fino a quando i fermagli di fissaggio non si sbloccano [2] ed estrarre lo scomparto dal sistema.

SLN314241_en_US__22R3930_Fan_BK_02



  1. Operazioni preliminari alla rimozione dell'unità di alimentazione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

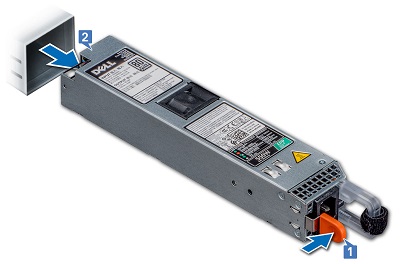

  2. Premere il dispositivo di chiusura a scatto sulla PSU [1] ed estrarlo dalla parte posteriore del sistema [2].

SLN314241_en_US__23R3930_PSU_BK_01

SLN314241_en_US__1icon Nota: Ripetere questo passaggio per eventuali PSU aggiuntive nel sistema. Tenere presente che quando si inserisce un secondo alimentatore, potrebbe essere necessario rimuovere prima una protezione di riempimento.



  1. Operazioni preliminari prima della rimozione delle orecchie:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

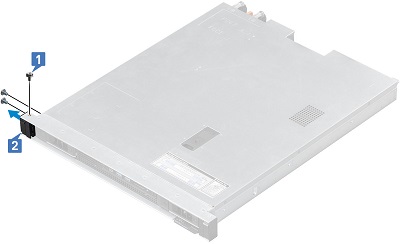

  2. Rimuovere le tre (3) viti di fissaggio e far scorrere il gruppo orecchio laterale sinistro fuori dal sistema [2].

SLN314241_en_US__25R3930_Ear_BK_01

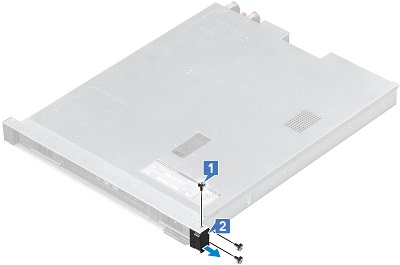

  1. Ripetere il passaggio precedente per il gruppo orecchio laterale destro.

SLN314241_en_US__26R3930_Ear_BK_02



  1. Operazioni preliminari alla rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio.

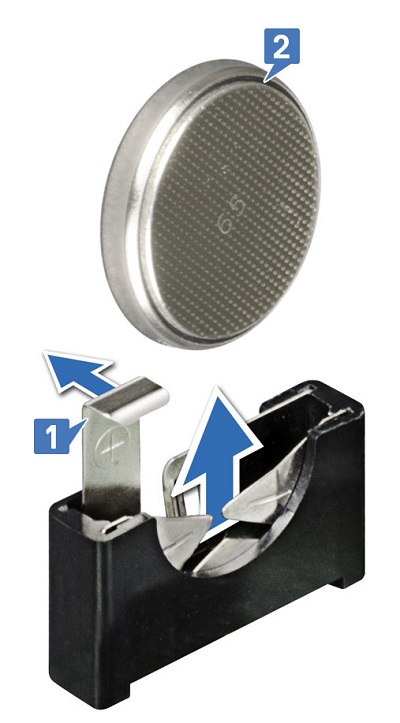

  2. Utilizzando un graffietto in plastica, premere il fermo di rilascio dalla batteria fino a quando la batteria non si solleva dal socket [1]. Estrarre la batteria dal sistema. [2].

SLN314241_en_US__27R3930_Coin_BK_01

Risoluzione

Per ottenere ulteriore assistenza, contattare il supporto tecnico.
