Torre OptiPlex 7071: Guia visual para seu computador

Riepilogo: Este artigo é um guia visual para as portas externas e os recursos dos vários formatos do desktop em torre Dell OptiPlex 7071.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

O artigo a seguir fornece um guia visual do computador em torre OptiPlex 7071 e lista as portas externas e os recursos do seu computador.

Causa

Não aplicável

Risoluzione

Nota: Para obter uma descrição mais detalhada de cada local, acesse os manuais do sistema em www.dell.com/support.


Sumário:

  1. Visão frontal
  2. Visão posterior
  3. Informações adicionais:



Visão frontal



Visão frontal

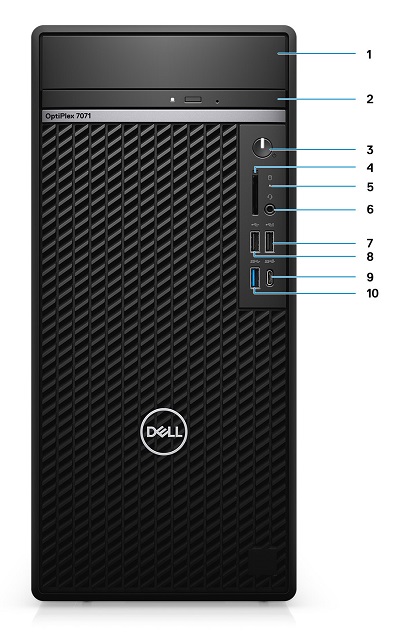

Figura 1: Visão frontal



1 Tampa do suporte do disco rígido 2 Odd (Optical Disc Drive, Unidade de Disco Óptico)
3 Botão de energia 4 Leitor de cartão SD 4.0 (opcional)
5 LED de atividade do disco rígido 6 Conector de tomada de áudio universal/headset
7 Conector USB 2.0 com PowerShare 8 Conector USB 2.0
9 Conector USB 3.1 Type-C de 2ª geração com PowerShare 10 Conector USB 3.1 de 1ª geração


Voltar ao início



Visão posterior



Visão posterior

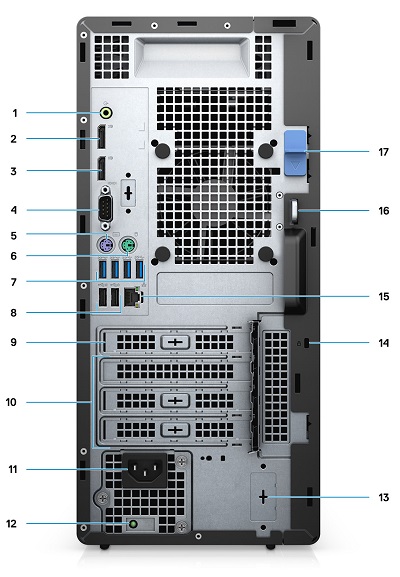

Figura 2: Visão posterior



1 Conector de saída de linha de áudio 2 2 conectores DisplayPort v1.2
3 Módulo opcional (HDMI 2.0, DP, VGA ou USB Type-C modo alternativo) 4 Conector serial
5 Conector de teclado PS/2 6 Conector do mouse PS/2
7 4 conectores USB 3.1 de 1ª geração 8 Conector USB 2.0 com Smart PowerOn x2
9 Slot de expansão PCI 10 Slot de expansão PCI Express x3
11 conector de alimentação 12 LED de diagnóstico da fonte de alimentação (PSU)
13 2 conectores SMA (opcional) 14 Trava Kensington
15 Conector Ethernet de rede (NIC) 16 Loop de cadeado
17 Trava de liberação


Voltar ao início



Informações adicionais:
