OptiPlex 7071 torn: Visuell guide till datorn

Riepilogo: Den här artikeln är en bildmanual för externa portar och funktioner på stationära Dell OptiPlex 7071 Tower-datorer med olika formfaktor.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Följande artikel innehåller en bildmanual för OptiPlex 7071 Tower-datorer och en lista med externa portar och funktioner för datorn.

Causa

Inte applicerbart

Risoluzione

Obs! En mer detaljerad beskrivning av varje plats finns i systemhandböckerna på www.dell.com/support.


Innehållsförteckning:

  1. Framifrån
  2. Bakifrån
  3. Ytterligare information:



Framifrån



Framifrån

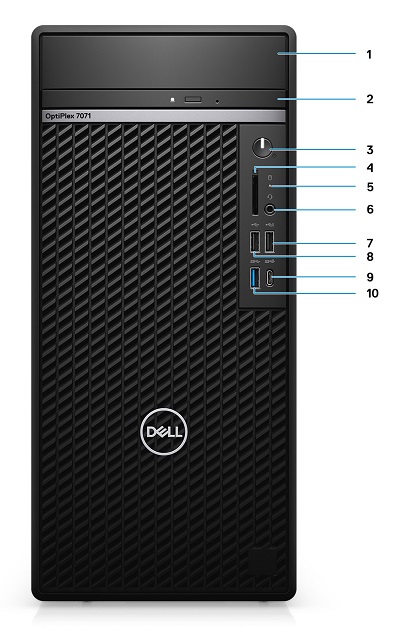

Bild 1: Framifrån



1 Hölje för hårddiskhållaren 2 Optisk enhet (ODD)
3 Strömknapp 4 SD 4.0-kortläsare (tillval)
5 LED-lampa för hård drivrutinsaktivitet 6 Headsetkontakt/universell ljudkontakt
7 USB 2.0-kontakt med PowerShare 8 USB 2.0-kontakt
9 USB 3.1 Gen2 typ-C-kontakt med PowerShare 10 USB 3.1 Gen1-anslutning


Överst på sidan



Bakifrån



Bakifrån

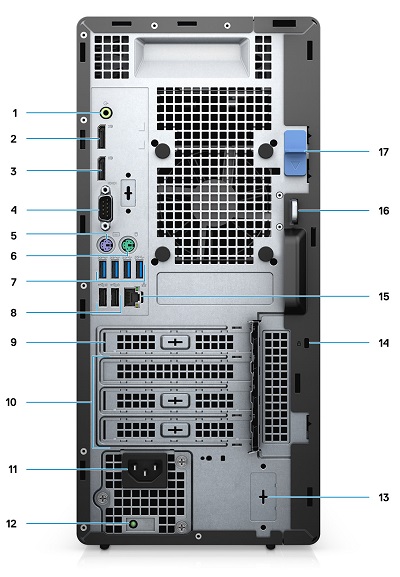

Bild 2: Bakifrån



1 Ljudutgångskontakt 2 DisplayPort v1.2-kontakt x2
3 Tillvalsmodul (HDMI 2.0, DP, VGA eller USB Typ-C alternativt läge) 4 Seriell kontakt
5 PS/2-tangentbordskontakt 6 PS/2-muskontakt
7 USB 3.1 Gen1-koppling x4 8 USB 2.0-kontakt med Smart PowerOn x2
9 PCI-expansionskortplats 10 PCI Express – expansionsplats x 3
11 Strömkontakt 12 Diagnostisk LED-lampa för strömförsörjning
13 SMA-kontakter x 2 (tillval) 14 Kensington-lås
15 Ethernet-nätverkskontakt (NIC) 16 Hänglåsslinga
17 Frigöringsspärr


Överst på sidan



Ytterligare information:




Överst på sidan
