Latitude 5501 – Demontagehandbuch für vom Kunden austauschbare Einheiten (CRUs)

Anweisungen vor dem Entfernen der Hauptzugriffsabdeckung:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

Lösen Sie die fünf (5) selbstsichernden Schrauben an der Oberseite und Unterseite des Sockels und die drei (3) größeren selbstsichernden Schrauben über der Mitte, mit denen die Abdeckung am Gehäuse befestigt ist.

Verwenden Sie einen Kunststoffstift oder eine andere Sonde, die das Kunststoffgehäuse nicht beschädigen kann, um die bodenabdeckung entlang des Einschub Punkts hinter dem rechten Scharnier zu hebeln. hebeln Sie dann entlang der Kanten zwischen der Abdeckung und dem Gehäuse, um die Abdeckung vom Computer zu trennen.

Nehmen Sie die Basisabdeckung vom System.

Anweisungen vor dem Entfernen des Akkus:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Nehmen Sie die Systemabdeckung ab.

Der Akku befindet sich an der unteren rechten Seite des Systems und zieht das Etikett auf dem Batteriekabel nach oben, um das Kabel aus dem Anschluss auf der Hauptplatine zu entfernen.

Lösen Sie die einzelne (1) unverlierbare Schraube auf der rechten Seite des Akkus [1].

Heben Sie den Akku aus dem System.

Anweisungen vor dem Entfernen der Speicherkarte:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Entfernen Sie die Systemabdeckung und den Akku.

Der Speicher befindet sich in der Mitte des Systems. Ziehen Sie die Metallklemmen auf beiden Seiten des DIMM nach außen, sodass der Speicher im Anschluss nach oben geschoben wird [1] und aus dem Anschluss gezogen werden kann [2].

Wiederholen Sie diesen Vorgang für alle weiteren installierten Speicher.

Anleitung vor dem Entfernen der Lüfterbaugruppe:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Entfernen Sie die Systemabdeckung und den Akku.

Der Lüfter befindet sich in der oberen rechten Ecke des Systems, die zwei (2) Schrauben von der linken Seite des Lüfters entfernen und das Lüfter-Kabel von der Hauptplatine trennen.

Entfernen Sie die einzelne Schraube auf der rechten Seite des Lüfters, mit der der Lüfter an der Kühlkörperbaugruppe befestigt ist, und heben Sie den Lüfter aus dem System heraus.

Anweisungen vor dem Entfernen der HDD-Festplatte:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Entfernen Sie die Systemabdeckung und den Akku.

Die Festplatte befindet sich auf der linken Seite der Batterie und entfernt die vier (4) Schrauben, mit denen das Festplattenlaufwerk an der mit Handauflage befestigt ist.

Trennen Sie das Festplattenlaufwerkkabel von der Hauptplatine und heben Sie das Laufwerk aus dem System heraus.

Anweisungen vor dem Entfernen des Solid-State-Laufwerks (SSD):

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Entfernen Sie die Systemabdeckung und den Akku.

Das SSD-Laufwerk befindet sich zwischen der Batterie und dem Speicher. entfernen Sie die zwei (2) Schrauben, mit denen die SSD-Halterung am mit Handauflage befestigt ist, und entfernen Sie die Halterung aus dem System.

Die SSD-Karte wird in einem Winkel aus dem Gehäuse eingeblendet und Sie können Sie aus dem Anschluss und dem System herausziehen.

Anweisungen vor dem Entfernen der SD-Speicherkarte:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

Verwenden Sie eine Büroklammer oder das Entfernungstool für SIM-Karten und führen Sie diese bzw. dieses in die Öffnung auf der linken Seite des SIM-Kartenfachs ein [1].

Das Kartenfach sollte von der Seite des Systems teilweise ausgeworfen werden [2].

Fassen Sie das Fach und ziehen Sie es vollständig aus dem System heraus [3].

Anweisungen vor dem Entfernen der microSD-Speicherkarte:

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

Drücken Sie die SD-Karte in den Steckplatz und lassen Sie sie los, sodass sie teilweise aus der Seite Ihres Systems herausspringt [1].

Fassen Sie die Karte und ziehen Sie sie vollständig aus dem Steckplatz heraus [2].

Anweisungen vor dem Entfernen der WLAN-Karte (WiFi, Wireless):

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Entfernen Sie die Systemabdeckung und den Akku.

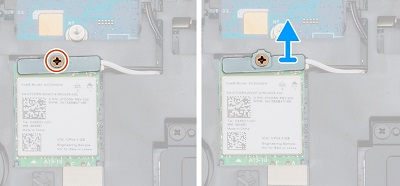

Die WLAN-Karte befindet sich auf der linken Seite des SSD und des Speichers. entfernen Sie die einzelne Schraube, mit der die WLAN-Kartenhalterung am Gehäuse befestigt ist, und entfernen Sie die Halterung aus dem System.

Trennen Sie die Antennenkabel von der Karte [3], indem Sie die Druckknopf-Anschlüsse anheben, bis sie sich lösen, und nehmen Sie die Karte aus dem Anschluss [4] und dem System.

Anweisungen vor dem Entfernen der WWAN-Karte (3G, Mobilfunk):

1. Vergewissern Sie sich beim Installieren oder Entfernen jeglicher Hardware stets, dass Ihre Daten auf geeignete Weise gesichert sind

2. Trennen Sie alle Telefon-, Netzwerk- und USB-Kabel vom Computer

3. Trennen Sie den Computer und alle angeschlossenen Geräte von den jeweiligen Steckdosen

4. Entfernen Sie die Systemabdeckung und den Akku.

Die WWAN-Karte befindet sich oberhalb der WLAN-Karte. entfernen Sie die einzelne Schraube, mit der die WWAN-Kartenhalterung am Gehäuse befestigt ist, und entfernen Sie die Halterung aus dem System.

Trennen Sie die Antennenkabel von der Karte [3], indem Sie die Druckknopf-Anschlüsse anheben, bis sie sich lösen, und nehmen Sie die Karte aus dem Anschluss [4] und dem System.
