注意：如需每個位置的詳細說明，請前往系統手冊HTTPs://www.dell.com/support/home/en-us?app=manuals
下列文章提供 E7470 Latitude 電腦的視覺指南，並列出個人電腦的外接式埠和功能。
目錄：
前視圖

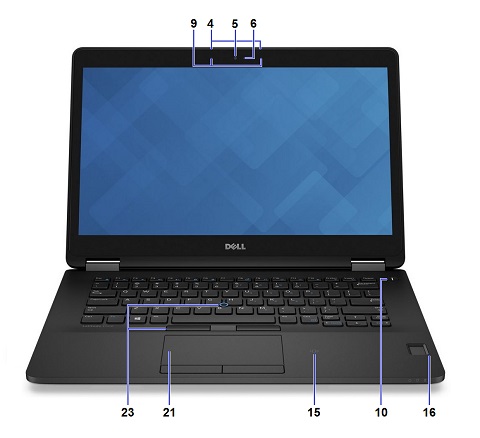

圖 1：前開視圖
| 4 | 麥克風 （僅限觸控螢幕） | 5 | 相機 |
| 6 | 相機狀態 LED | 9 | 麥克風 （僅限非觸控螢幕） |
| 10 | 電源按鈕 （無 LED 指示燈） | 15 | 感應式智慧卡讀卡機 （選配） |
| 16 | 指紋辨識器 （選配） | 21 | 觸控板 |
| 23 | Track Stick/Track Pad （選配） |
注意：如需鍵盤指南，請參閱下列文章：
回到頁首
後視圖

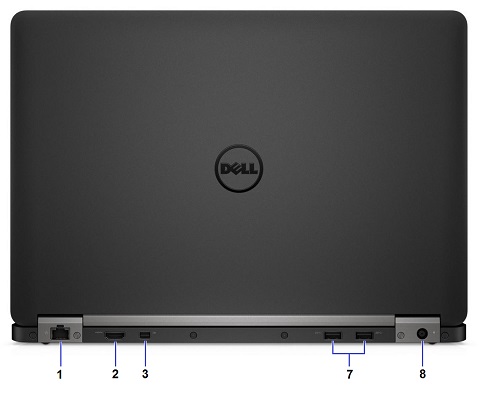

圖 2：後視圖
| 1 | 乙太網路連接器 （NIC） | 2 | HDMI 連接器 |
| 3 | DisplayPort 連接器 | 7 | USB 3.0 連接器 x 2 |
| 8 | 電源 AC-in 連接器 |
前緣視圖

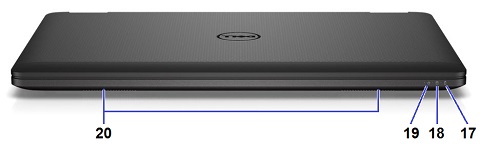

圖 3：前緣視圖
| 17 | 電池狀態 LED | 18 | 硬碟活動 LED |
| 19 | 電源狀態 LED | 20 | 喇叭 |
下視圖

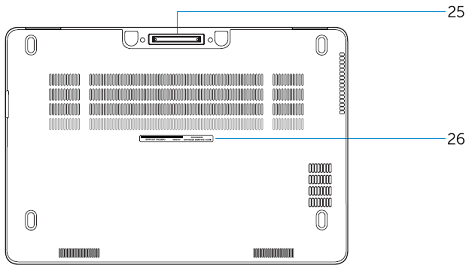

圖 4：下視圖
| 25 | 媒體插槽座連接器 | 26 | 產品服務編號/快速服務代碼標籤。 |
左側檢視

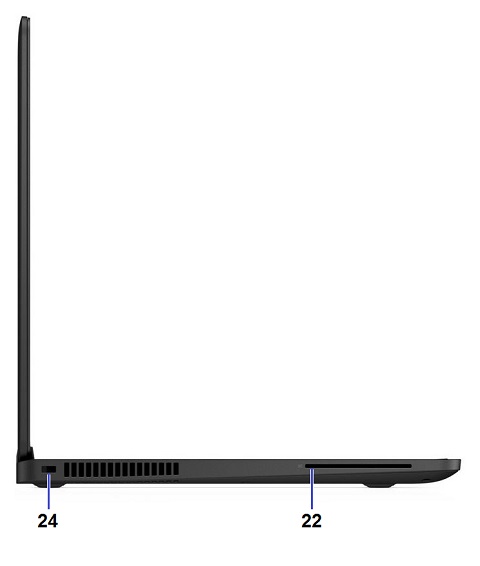

圖 5：左側視圖
| 22 | 智慧卡讀卡機 (選配) | 24 | 安全纜線插槽 |
右側檢視

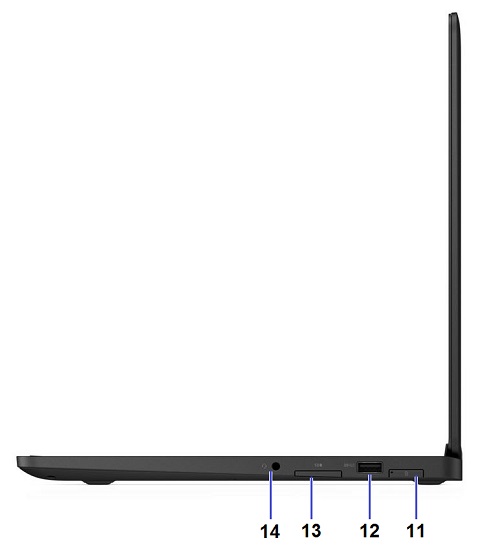

圖 6：右側視圖
| 11 | SIM 埠 （選配） | 12 | USB 3.0 連接器 （具備 PowerShare 功能） |
| 13 | 記憶卡讀卡機 | 14 | 耳麥連接器 |
AC 變壓器檢視
圖 7：65 W AC 變壓器
| Type 65 W E5 系列 | 說明 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 3.34 A (連續) |
| 輸出功率 | 65 W |
| 輸出電壓 | 19.5 VDC |
圖 8：90 W AC 變壓器
| 類型 90 W E5 | 說明 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 4.62 A (連續) |
| 輸出功率 | 90 W |
| 輸出電壓 | 19.5 VDC |
