Een naslaggids voor de diagnostische indicatoren van de Vostro desktop

Dell Vostro laptops hebben een lange geschiedenis van geïntegreerde diagnostische indicatoren. De volgende methoden worden gebruikt om aan te geven op welk moment tijdens de Power-On Self-Test (POST) een laptop problemen ondervindt:

• Hoorbare pieptonen
• Aan/uit-knoppen met verschillende statussen en kleuren
• Specifieke diagnostische led's
• Een combinatie van allemaal

Het volgende artikel is een naslaggids voor de codes die beschikbaar zijn op elk model en wat die codes betekenen. Deze veranderen door de verschillende modellen en jaren heen. Deze indicatoren zijn slechts een startpunt dat eventuele probleemoplossing beperkt die u moet uitvoeren om de oorzaak van uw huidige probleem te achterhalen. U kunt dit gebruiken om de juiste gids voor probleemoplossing te vinden die u nodig hebt. U kunt ook contact opnemen met de technische support voor verdere hulp. Zij zijn ook op zoek naar deze indicatoren.

Inhoudsopgave:

1. Diagnostische led's voor de Vostro laptopserie (2015 tot 2025)
2. Diagnostische led's voor de Vostro laptopserie (2010 tot 2015)
3. Diagnostische led's voor de Vostro laptopserie (vóór 2010)
4. Hoorbare pieptooncodes voor Vostro laptop
5. Verklarende woordenlijst van acroniemen

Terug naar boven

Diagnostische led's voor de Vostro laptopserie (2015 tot 2025)

Bij de nieuwste serie zijn de diagnostische indicatorpiepjes grotendeels verwijderd uit deze laptops. In plaats daarvan geeft de status van de aan/uit-knop nu een knipper- en kleurverschuivingspatroon om aan te geven waar er een probleem is.

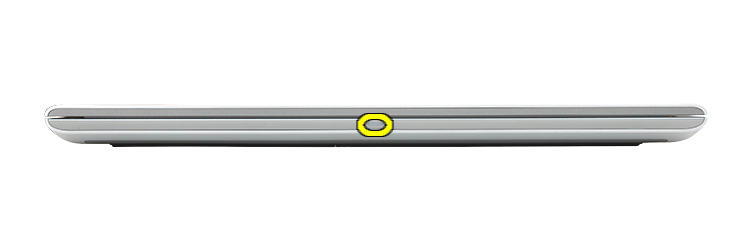

Status van de LED voor batterijlading/-status

Diagnostische foutcodes verdringen altijd ieder ander gebruik van de led. Bij notebooks worden bijvoorbeeld de batterijcodes voor een batterij die bijna leeg is of voor een batterijdefect niet weergegeven als er diagnostische foutcodes worden weergegeven.

Voedingsbron	Status	Stroomtoestand	Omschrijving
Voedingsadapter	Off (Uit)	S0 - S5	Volledig opgeladen
	Wit	S0 - S5	Bezig met opladen
Batterij	Off (Uit)	S0 - S5	Batterij ontladen
	Constant oranje	S0 - S5	Laag tot kritiek laag

• S0 - AAN - Systeem is ingeschakeld
• S4 - Sluimerstand - Systeem in slaapstand
• S5 - UIT - Systeem is uitgeschakeld

Gidsen voor diagnostische LED-indicatoren

Opmerking: De knipperende patronen bestaan uit twee reeksen cijfers. Dit zijn de eerste groep (oranje knippert) en de tweede groep (wit knippert).

• Eerste groep: de LED van de batterij knippert maximaal negen keer oranje en pauzeert vervolgens 1,5 seconde voordat de tweede groep wordt gestart.
• Tweede groep: de LED van de batterij knippert maximaal negen keer wit en pauzeert vervolgens 3 seconden voordat de eerste groep opnieuw wordt uitgevoerd.

Voorbeeld: geen geheugen gedetecteerd (2, 3), batterij-LED knippert twee keer oranje, gevolgd door een pauze, knippert vervolgens drie keer wit, pauze, enzovoort. Dit patroon gaat net zo lang door totdat het systeem is uitgeschakeld.

Ledlampje aan/uit		Omschrijving probleem	Mogelijke oplossing
Oranje	Wit
2	1	CPU-fout	• Voer de diagnostische hulpprogramma's van Intel CPU uit Als het probleem zich blijft voordoen, kunt u contact opnemen met de technische support voor verdere hulp.
2	2	Systeemkaart: fout van BIOS en ROM	Flash BIOS naar de nieuwste revisie Als het probleem zich blijft voordoen, neemt u contact op met de technische support voor verdere probleemoplossing
2	3	Geen geheugen/RAM gevonden	Bevestig dat het geheugen is geïnstalleerd Verdere geheugenproblemen oplossen
2	4	Geheugen-/RAM-fout	Plaats het geheugen opnieuw Verdere probleemoplossing voor het geheugen
2	5	Ongeldig geheugen geïnstalleerd	Plaats het geheugen opnieuw Verdere probleemoplossing voor het geheugen
2	6	Systeemkaart-/chipset-fout	Flash BIOS naar de nieuwste revisie Neem contact op met de technische support voor verdere probleemoplossing
2	7	LCD-fout	Flash BIOS naar de nieuwste revisie Neem contact op met de technische support voor verdere probleemoplossing
3	1	CMOS-batterijstoring	Vervang de CMOS-batterij. Als het probleem zich blijft voordoen, neemt u contact op met de technische support voor verdere probleemoplossing
3	2	Fout met PCI- of videokaart/chip	Neem contact op met de technische support voor verdere probleemoplossing
3	3	BIOS-herstel 1	Herstel-image niet gevonden Neem contact op met de technische support voor verdere probleemoplossing
3	4	BIOS-herstel 2	Herstel-image gevonden maar ongeldig Neem contact op met de technische support voor verdere probleemoplossing
3	5	Stroomrailfout	EC ondervond een power-sequencing-fout Neem contact op met de technische support voor verdere probleemoplossing
3	6	SBIOS Flash-corruptie	Flash-corruptie gedetecteerd door SBIOS Neem contact op met de technische support voor verdere probleemoplossing
3	7	ME-fout	Time-out bij ME in het beantwoorden van het HECI-bericht Neem contact op met de technische support voor verdere probleemoplossing
4	1	Memory Dual Inline Memory Module (DIMM) Voedingsrailfout	Reset en wissel de geheugenmodules tussen de slots. Als het probleem zich blijft voordoen, is er een fout in de geheugenmodule
4	2	Verbindingsprobleem CPU-voedingskabel	Voer de ingebouwde zelftest (BIST) van de voedingsondersteuningseenheid (PSU) uit Als het probleem zich blijft voordoen, is het een probleem met het moederbord, de PSU en de bekabeling

Terug naar boven

---

Diagnostische led's voor de Vostro laptopserie (2010 tot 2015)

Met deze serie laptops zijn de diagnostische indicatoren gewijzigd om twee verschillende methoden te gebruiken, afhankelijk van het model laptop dat u hebt:

• Bij één methode wordt alleen de voedings-LED als indicator gebruikt. De diagnostische LED is nu de status van de voedings-LED en hoe vaak deze naar u knippert.
• De andere methode maakt gebruik van de pieptooncodes uit het piepcodegedeelte.

Status van de voedings-LED

Status van de voedings-LED	Omschrijving
	Sluimeren of onderbreken naar schijf (S4) Stroom is uitgeschakeld (S5)
	De laptop bevindt zich in de S0-stand, de normale voedingsstatus van een werkende machine. Het BIOS zet de LED in deze standen om aan te geven dat het is begonnen met het ophalen van de op-codes.
	Systeem bevindt zich in een status van laag energieverbruik, hetzij S1 of S3. Dit duidt niet op een defect.

De voedings-ledlampjes dienen slechts als voortgangsindicator tijdens het POST-proces. Deze lampjes geven niet het probleem aan dat er de oorzaak van is dat het POST-proces stopt.

Enkele diagnostische voedings-LED

Opmerking: De aan/uit-knop heeft een tweekleurig LED-lampje. In een No Post-situatie wordt een oranje LED-knipperpatroon weergegeven: het LED-lampje van de aan/uit-knop knippert de bijbehorende LED-codes voor de bijbehorende foutconditie. Het herhaalde patroon heeft een pauze van drie seconden in het midden.

Voorbeeld: geen geheugen gedetecteerd, LED aan-/uitknop knippert twee keer, gevolgd door een pauze, knippert twee keer, pauze, enzovoort. Dit patroon gaat net zo lang door totdat het systeem is uitgeschakeld.

LED-gedrag	Omschrijving probleem	Volgende stappen
1	Systeemkaart: fout van BIOS en ROM	Flash BIOS naar de nieuwste revisie Als het probleem zich blijft voordoen, neemt u contact op met de technische support voor verdere probleemoplossing
2	Geen geheugen/RAM gevonden	Bevestig dat het geheugen is geïnstalleerd Verdere geheugenproblemen oplossen
3	Systeemkaart/chipset-fout/klokstoring/poort A20-storing/super I/O-storing/fout met toetsenbordcontroller	Neem contact op met de technische support voor verdere probleemoplossing
4	Geheugen-/RAM-fout	Plaats het geheugen opnieuw Verdere probleemoplossing voor het geheugen
5	CMOS-batterijstoring	Vervang de CMOS-batterij. Als het probleem zich blijft voordoen, neemt u contact op met de technische support voor verdere probleemoplossing
6	Fout met videokaart of chipset	Neem contact op met de technische support voor verdere probleemoplossing
7	CPU-fout	• Voer de diagnostische hulpprogramma's van Intel CPU uit Neem contact op met de technische support voor verdere probleemoplossing

Batterij-LED wordt opgeladen

Dit geeft de codes van de LED's voor batterijvoedingsbeheer aan.

Krachtbron; Batterij opladen	Uit/sluimerstand	Stand-by	Aan
Voedings-LED (alle; 0-100% opgeladen)	Off (Uit)	Knipperend wit licht (herhaald)	Solid White
Batterij-LED (voedingsadapter; 98-100% opgeladen)	Off (Uit)	Off (Uit)	Off (Uit)
Batterij-LED (voedingsadapter; Minder dan 98% opladen)	Solid White	Solid White	Solid White
Batterij-LED (batterij; ontladen)	Off (Uit)	Constant oranje	Constant oranje
Batterij-LED (Batterij; Minder dan 10% kritiek laag)	Off (Uit)	Off (Uit)	Off (Uit)
Hardeschijf-LED	Off (Uit)	Off (Uit)	Wit indien actief
Camera-LED (alle bronnen; 0-100% opgeladen)	Off (Uit)	Off (Uit)	Wit verkocht bij het streamen van data

Terug naar boven

---

Diagnostische led's voor de Vostro laptopserie (vóór 2010)

Deze serie maakte gebruik van led-statussen van de aan/uit-knop en een diagnostisch LED-pakket op laptops.

Klik hieronder op de titel van het gedeelte dat u wilt openen om de inhoud te bekijken.

Systeem-LED's

Deze modellen hadden een blok toetsenbordstatus-LED's aan de voorkant van het chassis die continu wit oplichtten, wit knipperden of uit waren. In de onderstaande tabel is te zien wat deze aangeven.

Pictogram	Omschrijving
	Caps Lock-lampje - Gaat branden wanneer Caps Lock is ingeschakeld.
	Scroll Lock-lampje - Gaat branden wanneer de Scroll Lock is ingeschakeld.
	Cijferslot - Gaat branden wanneer het cijferslot is ingeschakeld.

Diagnostische led

Flash-code	LED-patroon	Omschrijving	Volgende stappen
	Flitser aan	De microcontroller draagt de controle over de laptop over aan de processor. Deze code blijft bestaan als er geen processor wordt gedetecteerd.	Plaats de processor terug. Contact opnemen met de ondersteuning
	Aan en knipperen aan	Er is een fout opgetreden in het geheugen.	De geheugenmodules plaatsen Contact opnemen met de ondersteuning
	Flash-Flash-Flash	Een onderdeel van de systeemkaart is defect.	Contact opnemen met de ondersteuning
	Flash-Flash-On	De videokaart verhindert dat de laptop POST voltooit.	Contact opnemen met de ondersteuning
	Flash-Flash-Off	Het toetsenbord verhindert dat de laptop POST voltooit.	Plaats de toetsenbordkabel opnieuw Contact opnemen met de ondersteuning
	Flitser-uit-flits	Er is een probleem opgetreden tijdens het initialiseren van de USB-controller.	Verwijder alle USB-apparaten Contact opnemen met de ondersteuning
	Aan-flits-flits	Er zijn geen SODIMM's geïnstalleerd.	Plaats de geheugenmodules De geheugenmodules plaatsen Contact opnemen met de ondersteuning
	Flits-op-flits	Er is een probleem opgetreden tijdens het opstarten van de LCD.	Sluit de lcd-kabel opnieuw aan Contact opnemen met de ondersteuning
	Flitser uit	De modem verhindert dat de laptop POST voltooit.	Plaats de modem opnieuw Contact opnemen met de ondersteuning

Batterij-LED's

Als de computer op batterijstroom werkt, zal het lampje van de batterij als volgt werken:

• Uit: de batterij is voldoende geladen (of de computer is uitgeschakeld).
• Oranje knipperend : de batterij is bijna leeg.

Terug naar boven

---

Hoorbare piepcodes van Vostro laptop

Naast de verschillende soorten diagnostische led's zijn er enkele hoorbare pieptooncodes op sommige modellen van deze laptops.

Deze codes worden door alle fabrikanten erkend en zijn al enige tijd hetzelfde.

De sleutel tot deze codes wordt weergegeven in de onderstaande tabel.

Klik hieronder op de titel van het gedeelte dat u wilt openen om de inhoud te bekijken.

Tabel met pieptooncodes

Piepcode	Omschrijving	Storingscategorie	Voorgestelde actie
1	Systeemkaart, dekt BIOS-beschadiging of ROM-fout	Systeemkaart: fout van BIOS en ROM	Voer de Dell Diagnostics uit
2	Geen geheugen/RAM gevonden	Geen geheugen gedetecteerd	Problemen met het geheugen oplossen
3	Chipsetfout (Noord- en Zuidbrugfout, DMA/IMR/Timer-fout) Fout bij testen van tijdklok. Gate A20 failure Fout bij Super I/O-chip Fout met toetsenbordcontroller	Systeemkaartout	Voer de Dell Diagnostics uit
4	RAM-lees-/schrijffout.	Geheugenfout	Problemen met het geheugen oplossen
5	Fout met stroomvoorziening realtimeklok	COMS-batterijstoring	Probeer de CMOS-batterij te herplaatsen en voer Dell Diagnostics uit als het probleem daardoor niet wordt opgelost
6	Fout met videokaart of chipset	Video-BIOS	Voer de Dell Diagnostics uit
7	Testfout CPU-cache	CPU-fout	Voer de Dell Diagnostics uit
8	LCD	LCD-fout	Neem contact op met de technische support

Terug naar boven

Verklarende woordenlijst van acroniemen:

Zie de tabel voor definities van de acroniemen in dit artikel.
