Dell Networking SONiC: Network Address Translation (NAT)

Sammendrag: Denne artikkelen forklarer om NAT (Network Address Translation) i Dell Networking SONiC. Denne artikkelen bruker en svitsj som kjører Dell SONiC 4.1.

Denne artikkelen gjelder for Denne artikkelen gjelder ikke for Denne artikkelen er ikke knyttet til noe bestemt produkt. Det er ikke produktversjonene som identifiseres i denne artikkelen.
Ta en titt på andre ressurser

Instruksjoner


Forhåndskrav
Standard grensesnittnavn brukes til å demonstrere konseptene. Se Dell-artikkelen 202172, Dell Networking S-serien: Basic Interface Configuration – SONiC 4.0 for mer informasjon om navngiving av grensesnitt


Indeks

Innledning

MERK: Network Address Translation (NAT) er bare tilgjengelig i Cloud Standard-, Cloud Premium-, Enterprise Standard- og Enterprise Premium-bunter. NAT er ikke tilgjengelig i Edge Standard-bunten.

Network Address Translation aktiverer prosessen som tilordner en offentlig IP-adresse til enheter som får tilgang til ressurser utenfor nettverket. NAT sparer IP-adressebruk i det lokale nettverket.

NAT er ikke nødvendig i nettverket for å rute trafikk mellom private IP-adresser. En NAT-gateway oversetter de private IP-adressene til lokale nettverksenheter til en globalt unik, offentlig IP-adresse når de kommuniserer med eksterne enheter.

MERK: Network Address Translation støttes ikke på Z9432F-ON.


Aktiver NAT

Slik aktiverer du NAT og angir NAT-konfigurasjonskommandoer i NAT-konfigurasjonsmodus:
  • Slik aktiverer du NAT:
sonic(config-nat)# enable

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# enable

  • Slik deaktiverer du NAT:

DELLSONiC(config-nat)# no enable


NAT-konfigurasjonsrekkefølge

Når NAT er aktivert, kan følgende trinn fullføres i hvilken som helst rekkefølge:
  • Konfigurere NAT-soner
  • Legg til en statisk NAT-oppføring
  • Legg til en statisk NAT-oppføring med en L4-port
  • Opprette et NAT-adresseutvalg
  • Konfigurere NAT-binding
  • Konfigurere et dynamisk NAT-tidsavbrudd


Opprette NAT-soner

Slik konfigurerer du en NAT-sone på L3-grensesnitt slik at NAT-adresseoversetting utføres på pakker når en pakke krysser en sone på konfigurerte grensesnitt. En NAT-sone kan konfigureres på et hvilket som helst Ethernet-, VLAN-, portkanal- eller tilbakekoblingsgrensesnitt som er konfigurert med en IP-adresse. Intervallet for NAT-sonenumre er fra 0 til 3.

Kildesonen til en pakke er sonen til det inngående grensesnittet som pakken mottas på. Målsonen til pakken er sonen til L3 next-hop-grensesnittet fra L3-ruteoppslaget til måladressen.
  • Inngående trafikk som går inn i et kildegrensesnitt, videresendes L3 ved hjelp av ENST-oversettelse (Static Destination Network Address Translation).
  • Utgående trafikk som sendes på et målgrensesnitt, er oversatt dynamisk til Source Network Address Translation (SNAT).
  • L3-grensesnitt er i NAT-sone 0 som standard. NAT-sone 0 regnes som en innenfor sonen.

  • Slik oppretter du en NAT-sone:
sonic(conf-if-interface)# nat-zone <0..3>

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC (config)# interface Eth1/2
DELLSONiC (conf-if-Eth1/2)# ip address 20.20.20.20/24
DELLSONiC (conf-if-Eth1/2)# nat-zone 1
DELLSONiC (conf-if-Eth1/2)# exit
DELLSONiC (config)# interface Vlan 5
DELLSONiC (conf-if-Vlan5)# ip address 23.23.23.23/24
DELLSONiC (conf-if-Vlan5)# nat-zone 1
DELLSONiC (conf-if-Vlan5)# exit
DELLSONiC (config)# interface PortChannel 2
DELLSONiC (conf-if-po2)# ip address 25.25.25.25/24
DELLSONiC (conf-if-po2)# nat-zone 1
DELLSONiC (conf-if-po2)# exit
DELLSONiC (config)# interface Loopback 1
DELLSONiC (conf-if-lo1)# ip address 10.10.10.10/32
DELLSONiC (conf-if-lo1)# nat-zone 2

  • Slett en NAT-sone:

sonic(conf-if-interface)# no nat-zone <0..3>

DELLSONiC (conf-if-lo1)# no nat-zone 2


Opprett en statisk NAT-oppføring.

For å kommunisere utenfor nettverket via Internett kan en bruker konfigurere en statisk NAT-oppføring manuelt for å erstatte en lokal IP-adresse med en globalt unik IP-adresse. Statiske NAT-er kan opprettes med eller uten L4-portoversetting. Statiske NAT-er med en L4-portreferanse kan oversette en lokal IP-adresse og TCP- eller UDP-portnummer til en global IP-adresse med TCP- eller UDP-portnummer.
  • Slik oppretter du en statisk NAT uten L4-portoversetting:
sonic(conf-nat)# static basic global-ip local-ip [snat | dnat] [twice_nat_id value]
  • Kilde-NAT (SNAT) – Oversetter en kilde-IP-adresse i det lokale nettverket til en global IP-adresse som sendes til et eksternt nettverk. Eksterne enheter i eksterne nettverk bruker den globale adressen for å få tilgang til den lokale enheten.
  • Mål-NAT (DNAT) – Oversetter en mål-IP-adresse i pakker som mottas fra et eksternt nettverk og traverserer det lokale nettverket til en lokal IP-adresse som brukes i det lokale nettverket. DNAT er standard.
  • twice_nat_id verdi – utfører adresseoversetting på BÅDE kilde- og mål-IP-adresser for statiske oppføringer som har samme verdi.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# static basic 125.4.4.4 12.1.1.1
DELLSONiC(config-nat)# static basic 100.100.100.100 15.15.15.15 snat twice-nat-id 5
DELLSONiC(config-nat)# static basic 200.200.200.5 17.17.17.17 dnat twice-nat-id 5
  • Slik oppretter du en statisk NAT med L4-portoversetting:
sonic(conf-nat)# static {tcp | udp} global-ip global-port local-ip local-port [snat | dnat] [twice_nat_id value]
  • Kilde-NAT (SNAT) – Oversetter en kilde-IP-adresse og TCP/UDP-port i det lokale nettverket til en global IP-adresse og TCP/UDP-port som sendes til et eksternt nettverk. Eksterne enheter i eksterne nettverk bruker den globale adressen og L4-porten for å få tilgang til den lokale enheten.
  • Mål-NAT (DNAT) – Oversetter en mål-IP-adresse og TCP/UDP-port i pakker som mottas fra et eksternt nettverk og traverserer det lokale nettverket til en lokal IP-adresse og TCP/UDP-port som brukes i det lokale nettverket. DNAT er standard.
  • twice_nat_id verdi – utfører adresseoversetting på BÅDE kilde- og mål-IP-adresser for statiske oppføringer som har samme ID-verdi.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# static udp 148.56.7.7 8991 10.11.1.12 2000
DELLSONiC(config-nat)# static tcp 123.3.4.1 901 11.11.1.1 1000
DELLSONiC(config-nat)# static tcp 65.55.46.6 106 20.0.0.6 206 dnat twice-nat-id 200
DELLSONiC(config-nat)# static tcp 65.55.45.5 100 20.0.0.5 200 snat twice-nat-id 200
  • Slett en statisk NAT-oppføring:
sonic(conf-nat)# no static basic global-ip
sonic(conf-nat)# no static {tcp | udp} global-ip global-port

DELLSONiC(config-nat)# no static basic 125.4.4.4
DELLSONiC(config-nat)# no static basic 100.100.100.100
DELLSONiC(config-nat)# no static basic 200.200.200.5
DELLSONiC(config-nat)# no static udp 148.56.7.7 8991
DELLSONiC(config-nat)# no static tcp 123.3.4.1 901
DELLSONiC(config-nat)# no static tcp 65.55.46.6 106
DELLSONiC(config-nat)# no static tcp 65.55.45.5 100

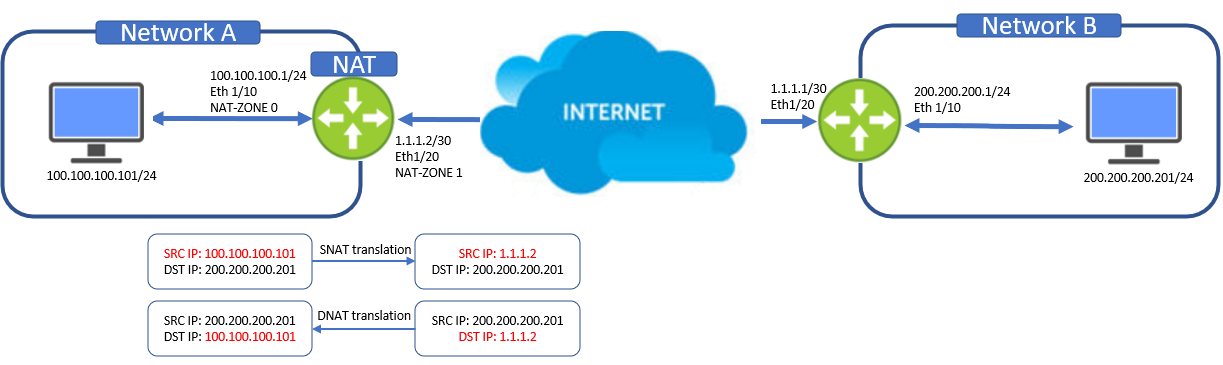

Eksempel på statisk NAT

Eksemplet nedenfor viser at nettverks A bruker en ruter med NAT aktivert. Når vert 100.100.100.101 på LAN-segmentet sender trafikk mot et eksternt mål (200.200.200.201), blir trafikken sendt mot NAT-ruteren som skal rutes mot vert 200.200.200.201 fra Internett. NAT-ruteren oversetter kilde-IP -en (SRC IP) 100.100.100.101 til en ny kilde-IP 1.1.1.2. NAT-ruteren utfører en Source Network Address Translation (SNAT) der den interne private adressen til 100.100.100.101 er oversatt til den eksterne adressen til 1.1.1.2. NAT-ruteren utfører en MÅLnettverksadresseoversetting (DNAT) for returtrafikken fra host 200.200.200.201 tilbake til nettverk A til vert 100.100.100.101.
Eksempel på statis NAT
Figur 1: Eksempel på statisk nettverksadresseoversetting
  • Konfigurere NAT-sonene:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC (config)# interface Eth1/10
DELLSONiC (conf-if-Eth1/10)# ip address 100.100.100.1/24
DELLSONiC (conf-if-Eth1/10)# nat-zone 0
DELLSONiC (conf-if-Eth1/10)# exit
DELLSONiC (config)# interface Eth1/20
DELLSONiC (conf-if-Eth1/20)# ip address 1.1.1.2/30
DELLSONiC (conf-if-Eth1/20)# nat-zone 1
DELLSONiC (conf-if-Eth1/20)# exit

  • Aktiver NAT:

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# enable
  • Opprette en statisk NAT uten L4-portoversetting:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# static basic 1.1.1.2 100.100.100.101



Opprett en dynamisk NAT.

Dynamisk NAT erstatter en lokal adresse med en adresse fra et utvalg av globale adresser.
Dynamisk oversettelse er nyttig når flere brukere på et privat nettverk har tilgang til Internett.


Konfigurere NAT-adresseutvalg

Konfigurer et utvalg av tilgjengelige globale adresser ved å definere det globale IP-adresseområdet og eventuelt TCP/UDP-portområdet som brukes for lokal adresseoversetting.

  • Opprette NAT-adresseutvalg:
sonic(conf-nat)# pool pool-name global-ip-range [global-port-range]
  1. Skriv inn det globale IP-adresseområdet i formatet ip-address-ip-address.
  2. Angi TCP/UDP-portnummerområdet i formatet portnummer-portnummer.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# pool Pool1 19.19.19.19
DELLSONiC(config-nat)# pool Pool2 20.0.0.7 1024-65535
DELLSONiC(config-nat)# pool Pool3 65.55.45.10-65.55.45.15 500-1000
  • Slett et NAT-adresseutvalg:
sonic(conf-nat)# no pool pool-name

DELLSONiC(config-nat)# no pool Pool1
  • Slett alle NAT-adresseutvalg:
sonic(conf-nat)# no pools


Konfigurere NAT-binding

  • Opprette en NAT-binding til et NAT-adresseutvalg:
sonic(conf-nat)# binding binding-name pool-name [acl-name] [snat | dnat] [twice_nat_id value]
  • SNAT – oversetter en kilde-IP-adresse til en global IP-adresse i utvalget. SNAT er standardinnstillingen i NAT-bindingen.
  • DNAT – Oversetter en mål-IP-adresse til en global IP-adresse i utvalget.
  • twice_nat_id verdi – utfører adresseoversetting på både kilde- og mål-IP-adresser ved hjelp av adresseutvalget for statiske oppføringer som har samme ID-verdi.
  • acl-name – Hvis du vil begrense IP-adressene i et globalt NAT-adresseutvalg, kan du bruke en tilgangskontrolliste (ACL). Med en tillatelseserklæring kan du bruke IP-adressene som har attributtene konfigurert i tillatelsesregelen. En avslåingserklæring avviser pakker som har attributtene konfigurert i deny-regelen. I en tilgangskontrolliste tillater do_not_nat oppføring pakker som skal rutes i stedet for oversatt.
MERK: ACL-NAME er et valgfritt argument. Hvis ACL-NAME-argument ikke er angitt, gjelder NAT-bindingen for å samsvare med all trafikk.
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# binding Bind1 Pool1 10_ACL_IPV4
DELLSONiC(config-nat)# binding Bind2 Pool2 12_ACL_IPV4 snat twice-nat-id 25
DELLSONiC(config-nat)# binding Bind3 Pool3 15_ACL_IPV4 dnat twice-nat-id 25
  • Slette en NAT-binding:
sonic(conf-nat)# no binding binding-name

DELLSONiC(config-nat)# no binding Bind1
  • Slett alle NAT-bindinger:
sonic(conf-nat)# no bindings



Konfigurere dynamisk NAT-tidsavbrudd

Som standard er det bare tidsavbrudd for dynamisk adresseoversetting etter 10 minutter (600 sekunder) uten aktiv trafikk

. Det er ingen tidsavbrudd for statiske NAT-oppføringer. Hvis du vil endre verdien for dynamisk NAT-tidsavbrudd, angir du en ny verdi i sekunder (300 til 432000).

  • Endre tidsavbrudd for dynamisk adresseoversettingskonfigurasjoner:
sonic(conf-nat)# timeout <300..432000>

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# timeout 1200

Tidsavbrudd for NAT-oppføringer for L4 UDP- og TCP NAT-oppføringer kan også justeres.
Hvis du vil endre TCP-tidsavbrudd for adresseoversetting, angir du en ny verdi for tidsavbrudd i sekunder (300 til 432000, standard 86400). Hvis du vil endre UDP-tidsavbrudd for adresseoversetting, angir du en ny verdi i sekunder (120 til 600, standard 300).

  • Endre konfigurasjoner for dynamisk adresseoversetting av UDP/TCP-tidsavbrudd:
sonic(conf-nat)# udp-timeout <120..600>
sonic(conf-nat)# tcp-timeout <300..432000>

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# udp-timeout 600
DELLSONiC(config-nat)# tcp-timeout 66460

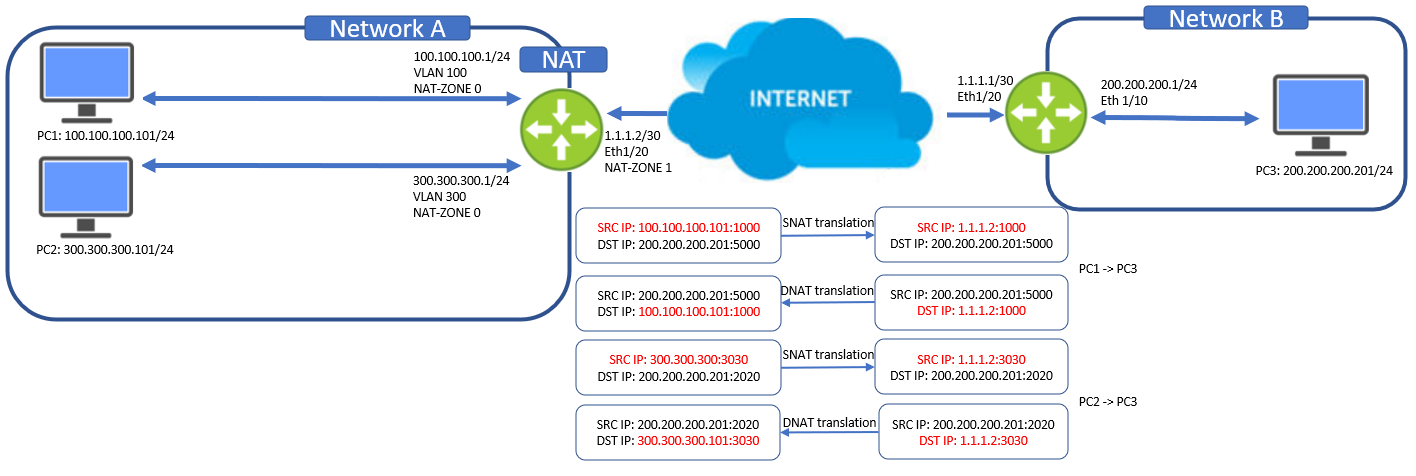

Eksempel på dynamisk NAT

Eksemplet nedenfor viser at nettverks A bruker en ruter med NAT aktivert. Når vert 100.100.100.101 på LAN-segmentet sender trafikk mot et eksternt mål (200.200.200.201), blir trafikken sendt mot NAT-ruteren som skal rutes mot vert 200.200.200.201 fra Internett. NAT-ruteren oversetter kilde-IP -en (SRC IP) 100.100.100.101 til en ny kilde-IP 1.1.1.2. NAT-ruteren utfører en Source Network Address Translation (SNAT) der den interne private adressen til 100.100.100.101 er oversatt til den eksterne adressen til 1.1.1.2. NAT-ruteren utfører en MÅLnettverksadresseoversetting (DNAT) for returtrafikken fra host 200.200.200.201 tilbake til nettverk A til vert 100.100.100.101. Den samme NAT-oversettelsen skjer for PC2-kommunikasjon med PC3.

Dynamisk NAT-eksempel
Figur 2: Eksempel på dynamisk nettverksadresseoversetting

  • Konfigurere NAT-sonene:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC (config)# interface Vlan 100
DELLSONiC (conf-if-Vlan100)# ip address 100.100.100.1/24
DELLSONiC (conf-if-Vlan100)# nat-zone 0
DELLSONiC (conf-if-Vlan100)# exit
DELLSONiC (config)# interface Vlan 300
DELLSONiC (conf-if-Vlan300)# ip address 300.300.300.1/24
DELLSONiC (conf-if-Vlan300)# nat-zone 0
DELLSONiC (conf-if-Vlan300)# exit
DELLSONiC (config)# interface Eth1/20
DELLSONiC (conf-if-Eth1/20)# ip address 1.1.1.2/30
DELLSONiC (conf-if-Eth1/20)# nat-zone 1
DELLSONiC (conf-if-Eth1/20)# exit
  • Aktiver NAT:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# enable
  • Opprette et NAT-utvalg:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# pool Pool1 1.1.1.2
  • Opprette en NAT-binding:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# nat
DELLSONiC(config-nat)# binding Bind1 Pool1


Vis NAT-konfigurasjon

Bruk disse kommandoene til å vise nat-konfigurasjon og -operasjons- og NAT-tabelloppføringer.

  • Vis NAT-oversettelsestabell:
S5296F-Mid-SPINE# show nat translations
Protocol            Source              Destination         Translated Source   Translated Destination
----------------------------------------------------------------------------------------------------------------------------
all                 10.32.20.3          ----                100.100.100.1       ----
all                 ----                100.100.100.1       ----                10.32.20.3
udp                 ----                10.32.20.2:311      ----                100.100.100.100:63
udp                 100.100.100.100:63  ----                10.32.20.2:311      ----
  • Slik sletter du NAT-oversettelsesoppføringer:
DELLSONiC# clear nat translations
  • Se STATISTIKK for NAT-oversettelse:
DELLSONiC# show nat statistics
-----------------------------------------------------------------------------
Protocol       Source                        Destination                   Packets             Bytes
-----------------------------------------------------------------------------
udp            100.100.100.100:63            ---                           15522575563164      993444836042496
  • Vis NAT- og NAT-konfigurasjon:
DELLSONiC# show nat config static
---------------------------------------------------------------------------------------------------------------------
Nat Type       IP Protocol         Global IP                     Global L4 Port      Local IP                      Local L4 Port       Twice-Nat Id
----------------------------------------------------------------------------------------------------------------------------
dnat           all                 100.100.100.1                 ----                10.32.20.3                    ----                ----
  • Vis NAT-utvalg:
DELLSONiC# show nat config pool
Pool Name           Global IP Range               Global L4 Port Range
-----------------------------------------------------------------------------
POOL1               100.100.100.2                 1024-6034
POOL2               100.100.100.3-100.100.100.4   ----
  • Vis NAT-bindingskonfigurasjon:
DELLSONiC# show nat config bindings
Binding Name  Pool Name      Access-List         Nat Type       Twice-Nat Id
-----------------------------------------------------------------------------
EXT1          POOL1          ----                ----           ---
EXT2          POOL2          NAT_IPS             ----           ---
  • Vis global NAT-konfigurasjon:
DELLSONiC# show nat config globalvalues
Admin Mode     : enabled
Global Timeout : 600 secs
TCP Timeout    : 86400 secs
UDP Timeout    : 300 secs
  • Vis L3-grensesnittsoner:
DELLSONiC# show nat config zones
Port                Zone
-------------------------------------------------
Eth1/1              2
PortChannel12       2
Vlan200             1
Loopback1           1

  • Vis NAT-oversettelsesantall:

DELLSONiC# show nat translations count
Static NAT Entries        ................. 2
Static NAPT Entries       ................. 0
Dynamic NAT Entries       ................. 0
Dynamic NAPT Entries      ................. 2
Static Twice NAT Entries  ................. 0
Static Twice NAPT Entries ................. 0
Dynamic Twice NAT Entries ................. 0
Dynamic Twice NAPT Entries ................ 0
Total SNAT/SNAPT Entries   ................ 2
Total DNAT/DNAPT Entries   ................ 2
Total Entries    .......................... 4

Berørte produkter

Enterprise SONiC Distribution, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON
Artikkelegenskaper
Artikkelnummer: 000220835
Artikkeltype: How To
Sist endret: 08 feb. 2024
Versjon:  5
Få svar på spørsmålene dine fra andre Dell-brukere
Støttetjenester
Sjekk om enheten din er dekket av støttetjenestene.
