PowerEdge: Strømkabelen på bakpanelet på R240 er en komponent i kablet strømforsyningsenhet

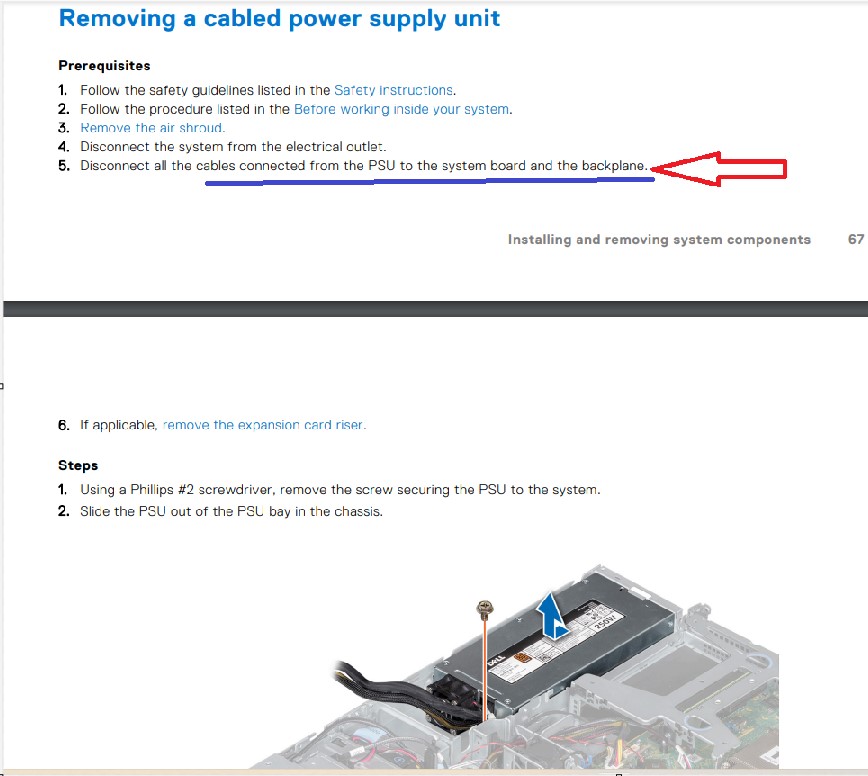

Sammendrag: Vær oppmerksom på at backplane-strømkabelen er en komponent i den kablede strømforsyningsenheten på R240 PowerEdge-serveren.
Denne artikkelen gjelder for
Denne artikkelen gjelder ikke for
Denne artikkelen er ikke knyttet til noe bestemt produkt.
Det er ikke produktversjonene som identifiseres i denne artikkelen.
Instruksjoner
Finn installasjons- og servicehåndboken for Dell Technologies PowerEdge R240 i håndboken for installasjon og service på R240

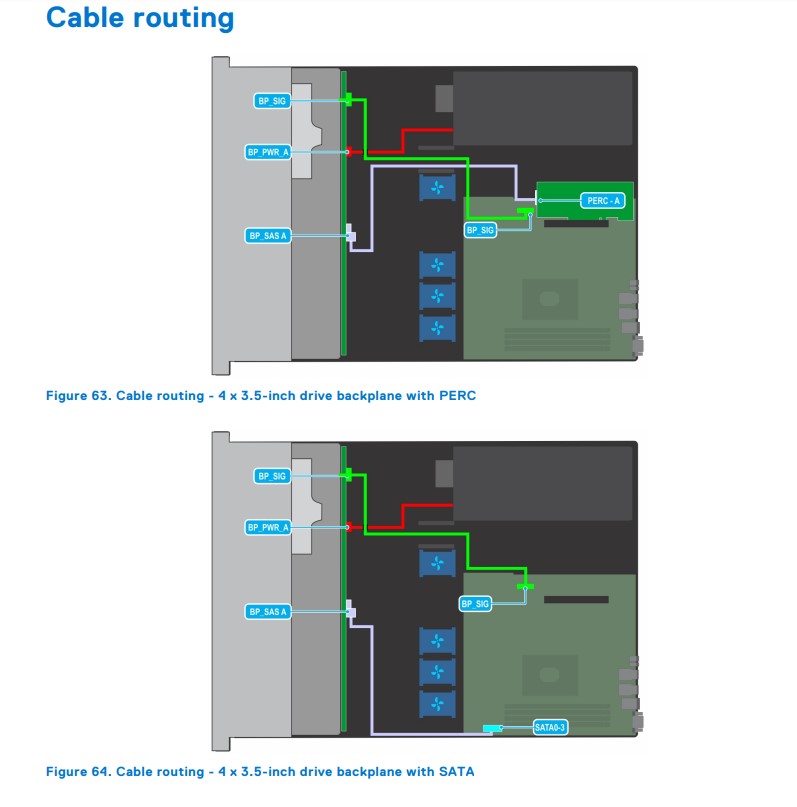

Se diagrammet nedenfor for føring av backplane-kabel (kabelen som er angitt i rødt er backplane-strømkabelen).

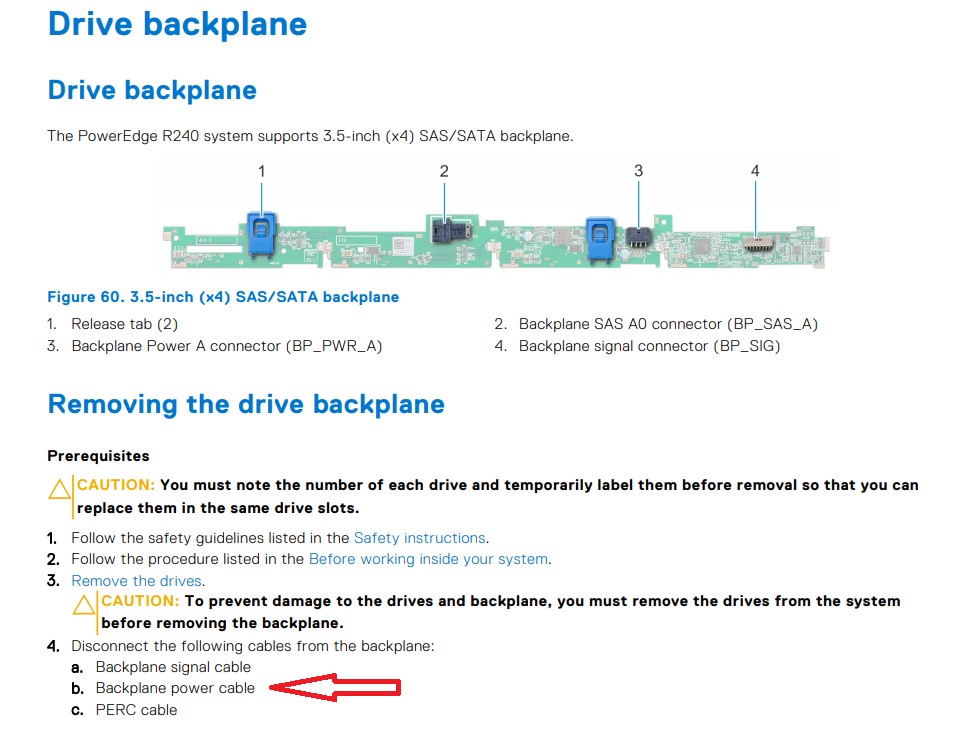

Backplane-kontakter på diagrammet nedenfor:

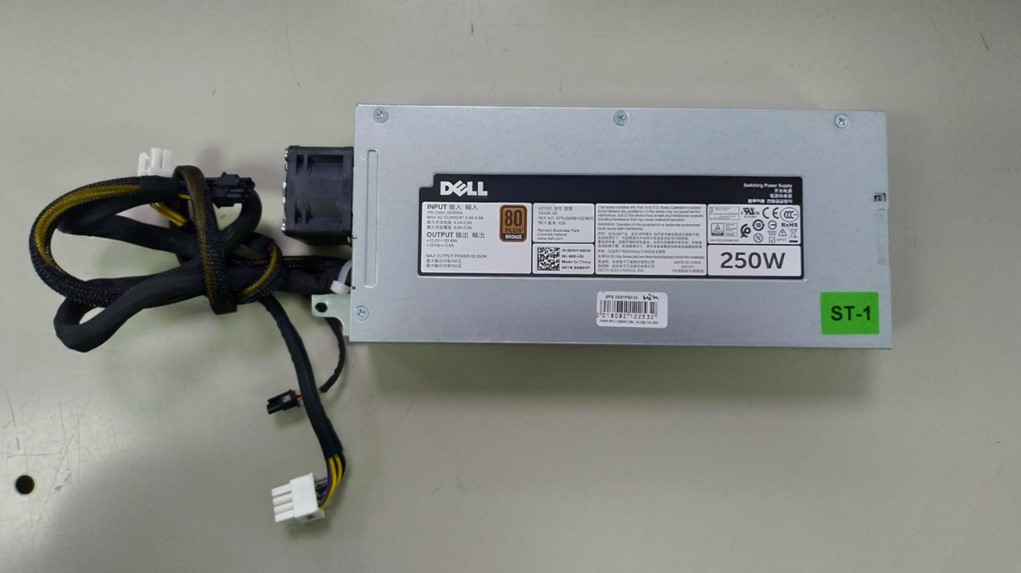

R240-serverens kabelstrømforsyningsenhet (PSU) vises nedenfor.
Berørte produkter
Servers, PowerEdge, Rack Servers, PowerEdge R240Artikkelegenskaper
