PowerFlex 4.X: Slik erstatter du NVMe RDM i HCI-noden

Trinn

1 – Finn egenskapene for disken

Bruk iDRAC-verktøyet til å samle inn informasjon om NVMe-disken.

1. Fra nettleseren går du til http://<iDRAC_IP_address>.
2. Skriv inn brukernavn og passord i påloggingsvinduet for DELL Console , og klikk deretter på Logg på. Skjermbildet Integrated Dell Remote Access Controller vises.

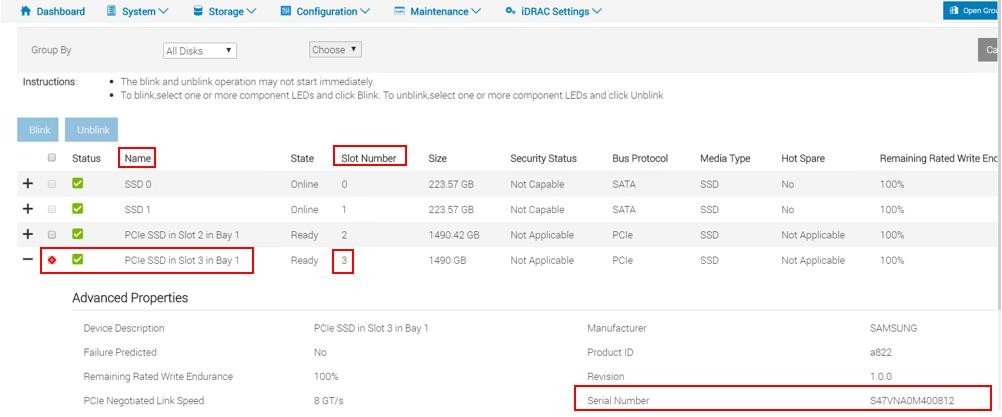

3. Velg Lagringsoversikt> i navigasjonsruten, og klikk deretter på Fysiskedisker. iDRAC viser en liste over fysiske disker som er installert på serveren.
4. I Status-kolonnen søker du etter disken med tilstanden Mislykket .
5. Noter diskens navn, spornummer og serienummer i tabellen NVMe-informasjon i

Disknavn, disksporog serienummerraderfor disk.

2 – Samle SDS-informasjon om en hyperkonvergert node

Bruk PowerFlex Manager Platform (PFMP) til å samle inn informasjon om PowerFlex SDS med den defekte NVMe-disken på en hyperkonvergerende node.

1. Skriv inn PFMP IP-adressen i nettleseren din og logg på som administratorbruker.
2. Klikk på Blokker > SDS-er. og velg den berørte SDS-noden med en defekt NVMe
3. Klikk på Enheter under det valgte SDS i høyre rute

4. Skriv ned den defekte enhetsbanen og SP-navnet

   For eksempel

   SSD  => /dev/sdX

   NVMe => /dev/nvmeXn1

5. For en enhet som er kryptert med CloudLink, vises enhetsbanen som:

   SSD => /dev/mapper/svm_sdX

   NVMe => /dev/mapper/nvmeXn1
6. Koble til ESXi-verten ved hjelp av SSH
7. Kjør følgende kommando for å finne navnet på den defekte enheten:

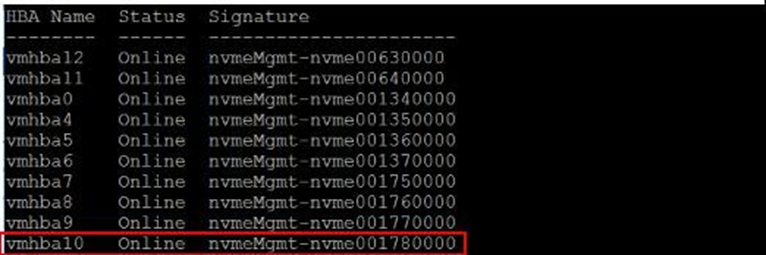

   esxcli nvme device list

   Utdata som ligner på følgende, vises:



8. Den defekte enheten vises som frakoblet i enhetslistens Status-kolonne .

   Skriv ned enhetsnavnet, for eksempel vmhba10
9. Finn adapteren for enheten vmhbaX og finn serienummeret:

   esxcli nvme device get -A vmhbaX | grep -i serial

   Eksempel:

   esxcli nvme device get -A vmhba10 | grep -i serial

   Utgangen viser diskens detaljer, inkludert serienummeret.

3 – Fjern den defekte NVMe-disken fra PowerFlex på en hyperkonvergerende node

1. Logg på PFMP hvis du ikke allerede har gjort det.
2. I venstre PFMPGUI-rute klikker du på Blokker >SDS-er og viser SDS-enhetene >fra hyperkoblingen enheter i diagrammet til høyre
3. Merk av for enheten som mislyktes. Kontroller at lagringsenheten du velger, er den samme enheten du skrev ned i trinn 2
4. I den øvre menyen klikker du på Fjern flere handlinger >.
5. I dialogboksen Fjernenhetklikker du Fjernfor å bekrefte.
   1. Hvis den defekte stasjonen krypteres ved hjelp av CloudLink, må du oppheve krypteringen av enheten eller hoppe over dette trinnet hvis CloudLink ikke brukes:
      1. Koble til noden ved hjelp av SSH.
      2. Kjør følgende kommando:

svm -y erase /dev/nvmeXn1

Der X er den numeriske stasjonsidentifikatoren

4 – Fjern RDM for den defekte enheten fra SVM

1. Logg på vCenter igjen.
2. I Beholdningslager-ruten velger du Verterogklynger.
3. I navigasjonsruten velger du den berørte ESXi HCI-serveren.

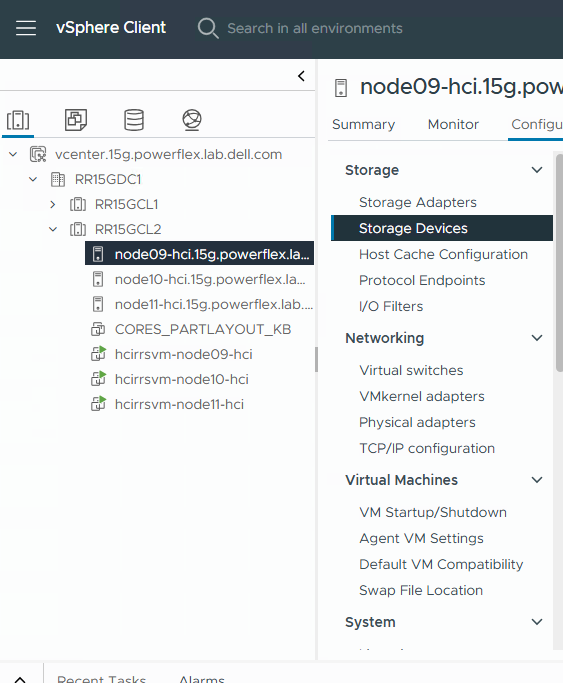

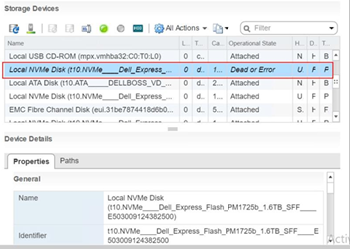

4. I Konfigurer-kategorienvelger du lagringsenheter> for å vise lagringsenhetene på verten.
5. Finn NVMe-enheten med driftstilstanden Død eller Feil. (Hvis du vil ha mer informasjon, kan du se "Korrelere enhetssporet og OS-banen på en ESXi-server" nedenfor.
6. I kategorien Egenskaper for enhetsdetaljer > finner du enhetens PowerFlex-disknavn og NVMe-identifikator og skriver dem ned.

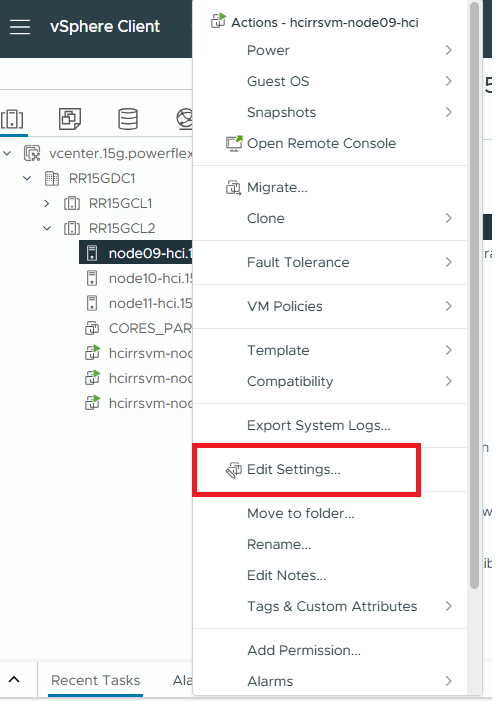

7. Høyreklikk på SVM-en på den berørte HCI ESXi-verten i navigasjonsruten, og velg Rediger innstillinger.

I vinduet Rediger innstillinger vises kategorien Virtuell maskinvare . SVM-detaljene inkluderer harddiskene. Hver harddisk som er nedtonet, er en RDM-enhet.

8. Utvid egenskapene for hver RDM.

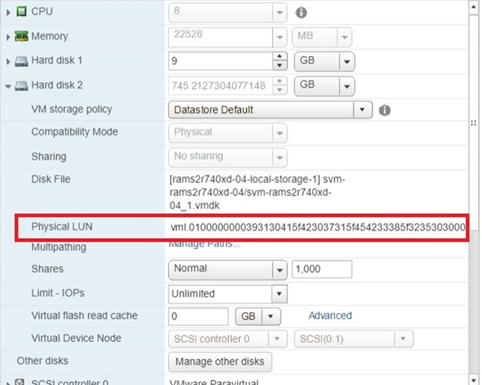

I feltet Fysisk LUN ser du etter identifikatorverdien for NVMe-enheten du fikk i et tidligere trinn.

9. Hvis identifikatorverdien vises som en del av den fysiske LUN-verdien, er dette den defekte enheten. Hvis ikke, velger du Administrer andre disker for å vise de andre harddiskene på SVM-en og kontrollere verdien for Fysisk LUN , og klikker på Administrer bane for å identifisere den defekte enheten.



10. Når du har identifisert harddisken med den defekte enheten ved hjelp av den fysiske LUN-verdien, klikker du på X til høyre for harddisken for å ta ut enheten.

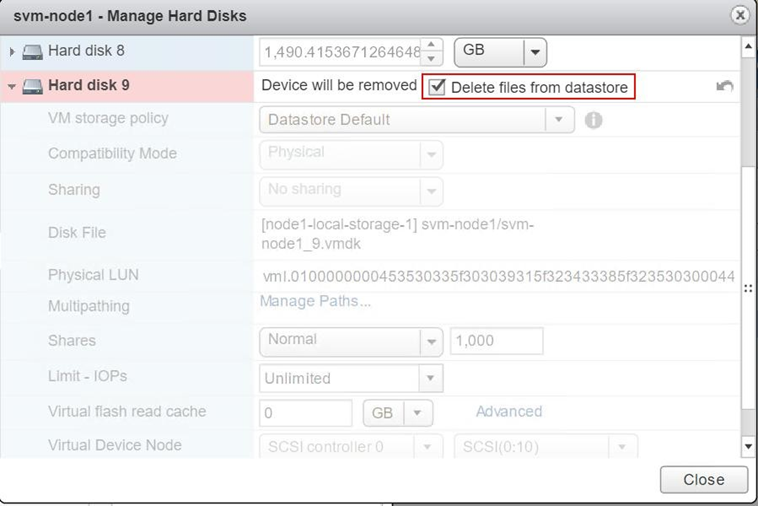

Velg Slett filer fradatalager, og klikk deretter Lukk.

5 – Bytt fysisk ut den defekte NVMe-disken med den nye, sunne

Stoppe NVMe-enhetsaktiviteter på en PowerFlex-node

1. Logg inn i iDRAC.

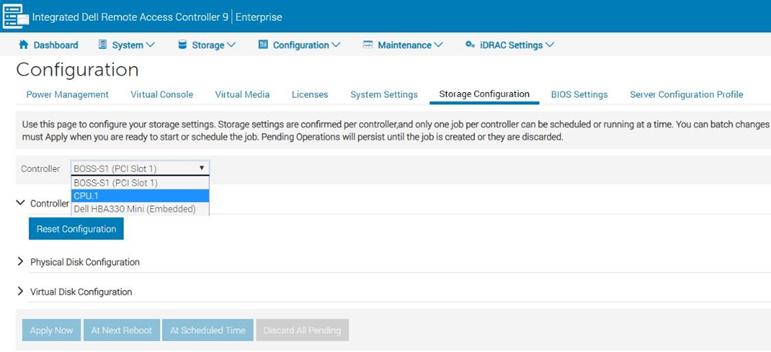

2. På hovedmenyen velger du Konfigurasjon>av lagringskonfigurasjon.
3. I feltet Kontroller velger du den aktuelle kontrolleren fra listen i henhold til servermodellen:

• PowerFlex R650-node: CPU
• PowerFlex R750-node: PCIe-utvidelsesenhet
• PowerFlex R6525 node: PCIe-utvidelsesenhet

4. En ny side åpnes med en liste over fysiske stasjoner som er tilknyttet den kontrolleren.

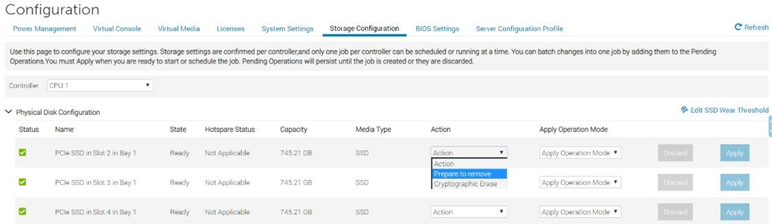

5. Velg den fysiske stasjonen som må byttes ut, og klikk deretter på Forbered deg på å fjerne >Bruk nå.

Du kan nå fysisk fjerne den defekte NVMe-enheten fra serveren.

6 – Klargjør NVMe-enheten og legg den til PowerFlex-systemet på en ESXi-server

Bruk følgende oppgave til å klargjøre NVMe-enheten for bruk og legge den til i PowerFlex-systemet ved å korrelere enhetssporet og driftsbanen på en ESXi-basert server.

1. Gå til http:// iDRAC_IP_address<> i nettleseren.
2. Skriv inn brukernavn og passord i påloggingsvinduet for DELL Console , og klikk deretter på Logg på.
3. Velg Lagringsoversikt> fra hovedmenyen, og klikk deretterpå Fysiskedisker. iDRAC viser en liste over fysiske disker som er installert på serveren.
4. Finn raden med spornummeret som samsvarer med sporet for disken du nettopp byttet ut.
5. Klikk på plusstegnet i venstre kolonne for å vise de avanserte egenskapene for disken.
6. Søk etter serienummeret på den nye stasjonen, og skriv det ned. Eksempel: 50000396DC89A872.

7. Logg på SVM med SSH.
8. Kjør følgende kommando for å kontrollere banen til operativsystemenheten:

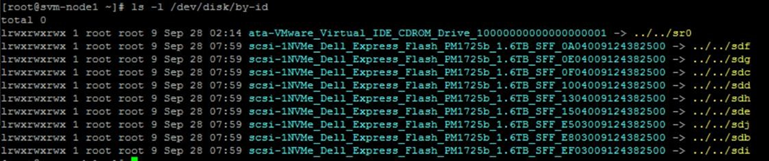

ls -l /dev/disk/by-id/

Utdata som ligner på følgende, vises:

9. Finn linjen med sdX på slutten og skriv ned SFFxxxxxnummer.
10. Kjør følgende kommando for å kontrollere statusen til erstatningsenheten.

esxcli nvme device list

Utdata som ligner på følgende, vises:

11. (Valgfritt ) Kjør følgende kommando for å kontrollere fastvareversjonen til erstatningsenheten:

esxcli nvme device get -A vmhbaX | grep -i Revision

Der vmhbaX er navnet på den nye NVMe-enheten.

For eksempel, for erstatningsenheten som ble vist på bildet i forrige trinn, er kommandoen:

esxcli nvme device get -A vmhba10 | grep -i Revision

Utdata som ligner på følgende, vises, med den faktiske fastvareversjonen:

Kontroller om fastvareversjonen samsvarer med RCM eller IC

12. Finn adapteren for enheten vmhbaX og finn serienummeret:

esxcli nvme device get -A vmhbaX | grep -i serial

Eksempel:

esxcli nvme device get -A vmhba10 | grep -i serial

Utgangen viser diskens detaljer, inkludert serienummeret.

7 – (ekstrautstyr) Krypter den nye NVMe-enheten på PowerFlex-noden, hopp over dette trinnet hvis du ikke bruker Cloudlink

Hvis NVMe-stasjonen du erstattet ble kryptert med CloudLink, utfører du følgende trinn for å kryptere den nye NVMe-stasjonen. Hvis den defekte stasjonen ikke var kryptert, hopper du over denne oppgaven.

1. Koble til SDS-noden ved hjelp av SSH.
2. Kjør denne kommandoen for å kryptere den nye stasjonen:

svm encrypt /dev/nvme<xxx>

der NVMe<XXX>er navnet på enheten du nettopp byttet ut. Eksempel:

svm encrypt /dev/nvmeXn1

Etter ca. 60 sekunder krypteres den nye enheten.

3. Kjør følgende kommando for å bekrefte plasseringen til den nye enheten:

svm status

Utdata som ligner på følgende, skal vises:

State: Connected (server 192.168.150.32)
Group: MG-12 Policy: Manual
AES-NI HW acceleration: Yes
Volumes:
/             unencrypted
/home         unencrypted


Devices:
/dev/nvme0n1    encrypted       (sds	SN:9486948577248625  /dev/mapper/svm_nvme0n1)
/dev/nvme10n1	encrypted	(sds	SN:948694857725248625/dev/mapper/svm_nvme10n1)
/dev/nvme11n1	encrypted	(sds	SN:948694857725258625/dev/mapper/svm_nvme11n1)
/dev/nvme12n1	encrypted	(raw	SN:948694857725268625/dev/mapper/svm_nvme12n1)
/dev/nvme13n1	encrypted	(raw	SN:948694857725278625/dev/mapper/svm_nvme13n1)
/dev/nvme14n1	encrypted	(raw	SN:948694857725288625/dev/mapper/svm_nvme14n1)
/dev/nvme15n1	encrypted	(raw	SN:948694857725298625/dev/mapper/svm_nvme15n1)
/dev/nvme16n1	encrypted	(raw	SN:948694857725308625/dev/mapper/svm_nvme16n1)
/dev/nvme17n1	encrypted	(raw	SN:948694857725318625/dev/mapper/svm_nvme17n1)

4. Finn /dev/nvmeX -enheten, og kontroller at den er kryptert, og registrer deretter den nye enhetsbanen i Stasjonsinformasjonstabellen.

Eksempel:

/dev/mapper/svm_nvme17n1

8 – Legg enheten til PowerFlex-systemet på en hyperkonvergerende node

Tilordne den nye NVMen som en RDM til en SVM, og legg den deretter til i PowerFlex-systemet.

 # ls -l /vmfs/devices/disks

3. Identifiser den lokale enheten du vil konfigurere som RDM, fra listen, og kopier enhetsnavnet.

   Merk: Enhetsnavnet vil sannsynligvis ha t10 som prefiks. Og ser omtrent slik ut: t10.F405E46494C4540046F455B64787D285941707D203F45765
4. For å konfigurere enheten som en RDM og sende RDM-pekerfilen til den valgte destinasjonen, kjør kommandoen:

 # vmkfstools -z /vmfs/devices/disks/ /vmfs/volumes///_x.vmdk

Eksempel:

 # vmkfstools -z /vmfs/devices/disks/t10.F405E46494C4540046F455B64787D285941707D203F45765 /vmfs/volumes/Datastore2/SVM-1/svm-1_1.vmdk

5. Når du har opprettet RDM-pekerfilen, legger du ved RDM-en til en virtuell maskin ved hjelp av vSphere Client:
   1. Skann ESXi-lagringen på nytt fra vSphere-klienten for å eksponere den ekstra enheten.

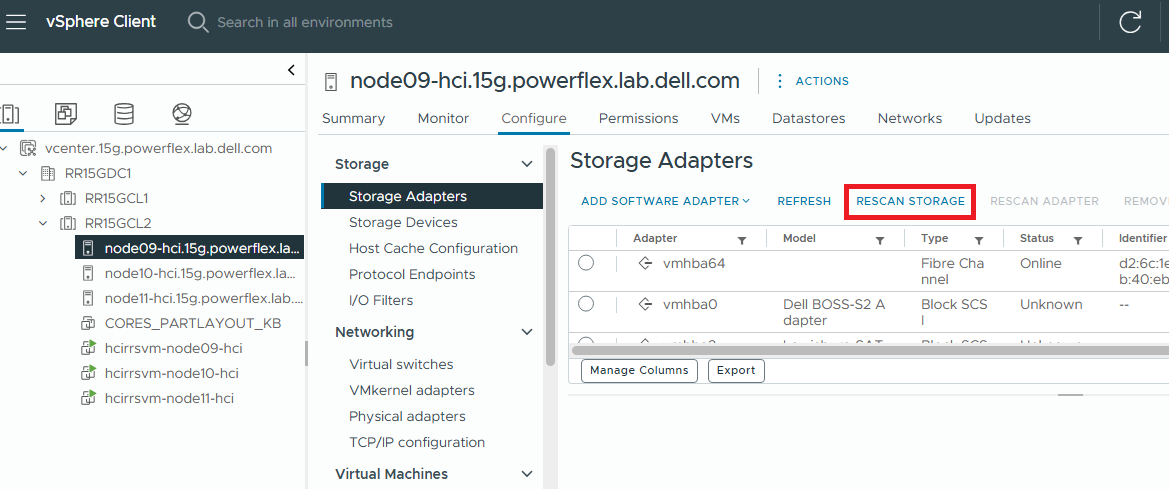

   2. Velg den berørte HCI ESXi-verten > Lagringsadaptere >NY SKANNING

3. Høyreklikk på SVM-en på den berørte HCI ESXi-verten, og velg Rediger innstillinger.

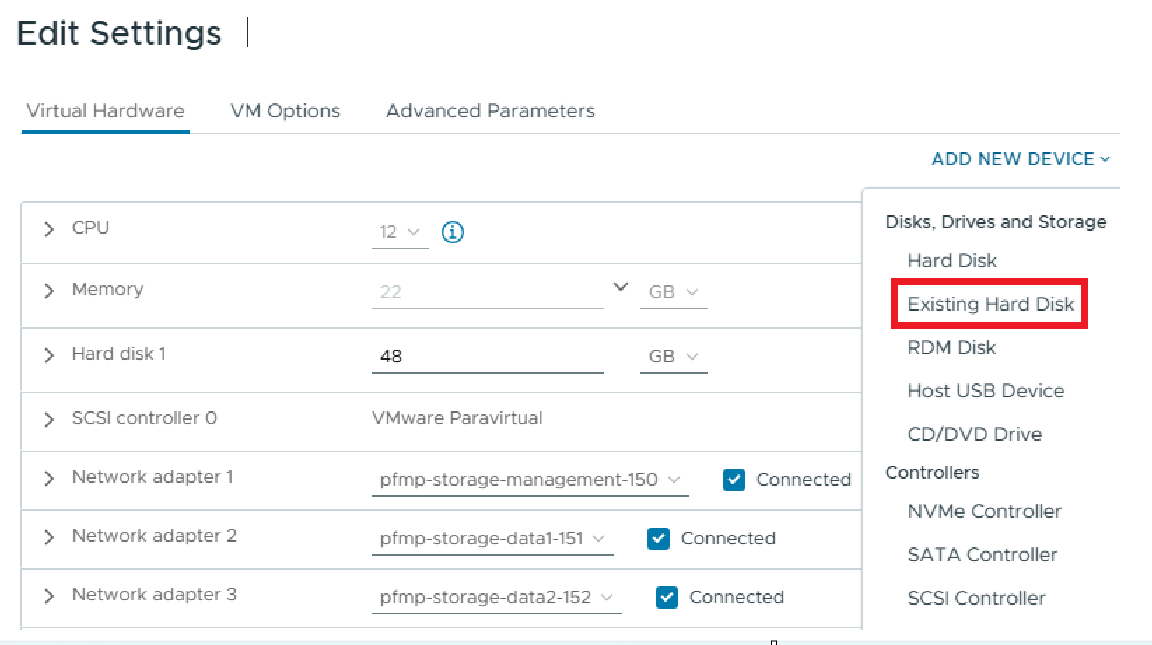

4. Øverst til høyre velger du LEGG TIL NY ENHET > Eksisterende harddisk

5. Velg Harddisk.
6. Velg Bruk en eksisterende virtuell disk.
7. Bla til mappen der du lagret RDM-pekeren i trinn 4, velg RDM-pekerfilen og klikk Neste.
8. Velg den virtuelle SCSI-kontrolleren du vil koble disken til, og klikk på Neste.
9. Klikk på Finish (Fullfør).

Du skal nå se den nye harddisken i den virtuelle maskinens beholdning som Tilordnet rå LUN
