OptiPlex 7460 (AIO): Guida visiva al computer

Summary: Il seguente articolo fornisce una guida visiva al computer OptiPlex 7460 AIO (all-in-one) con un elenco delle porte esterne e delle funzioni del computer desktop.

Acest articol se aplică pentru Acest articol nu se aplică pentru Acest articol nu este legat de un produs specific. Acest articol nu acoperă toate versiunile de produs existente.
Consultați alte resurse

Symptoms


Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support


Sommario:

  1. Vista anteriore
  2. Vista posteriore
  3. Vista dal basso
  4. Vista laterale sinistra
  5. Vista laterale destra
  6. Ulteriori informazioni:



Vista anteriore

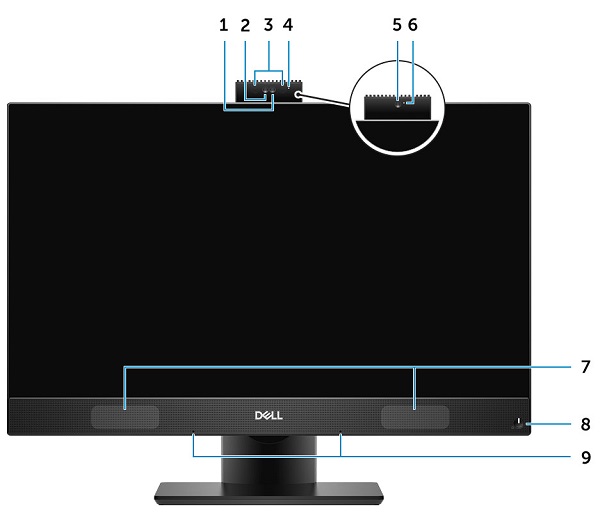

SLN309977_en_US__27460_FrontView_BK_01

Fig.1. Vista anteriore



1 Fotocamera FHD (Full High Definition) (opzionale) 2 Fotocamera FHD a infrarossi (opzionale)
3 Emettitori a infrarossi (opzionali) 4 LED di stato della fotocamera (opzionale)
5 Fotocamera FHD (opzionale) 6 LED di stato della fotocamera (opzionale)
7 Altoparlanti 8 Pulsante di accensione/LED di stato alimentazione
9 Array di microfoni


Torna all'inizio



Vista posteriore

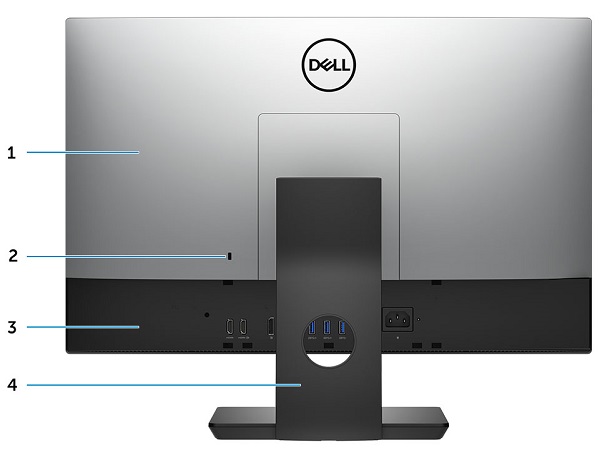

SLN309977_en_US__37460_RearView_BK_01

(Fig. 2 Vista posteriore)



1 Coperchio posteriore 2 Slot per blocco di sicurezza
3 Coperchio di base 4 Supporto

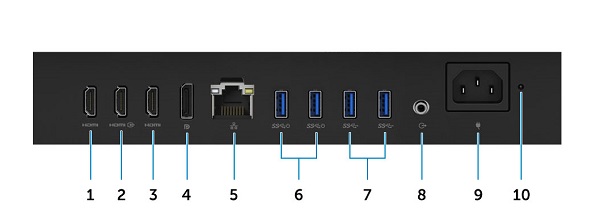

SLN309977_en_US__47460_PortsView_BK_01

(Fig. 3 Immagine ingrandita delle porte)



1 Connettore HDMI-Out (con scheda grafica dedicata) 2 Connettore HDMI-In
3 Connettore HDMI-Out (con scheda grafica integrata) 4 Connettore DisplayPort
5 Connettore di rete (scheda di rete) 6 2 connettori USB 3.1 di 1a generazione con supporto Power on/Wake-Up
7 2 connettori USB 3.1 di 1a generazione 8 Connettore di uscita audio
9 Connettore di alimentazione 10 LED della diagnostica dell'alimentatore


Torna all'inizio



Vista dal basso

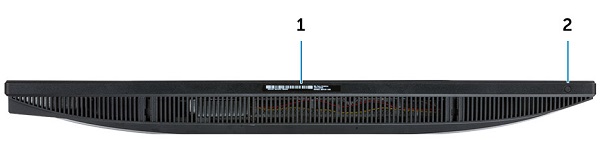

SLN309977_en_US__57460_BottomView_BK_01

(Fig. 4 Vista dal basso)



1 Etichetta del codice di matricola 2 Selettore test BIST (Built in Self Test)/ingresso video del display


Torna all'inizio



Vista laterale sinistra

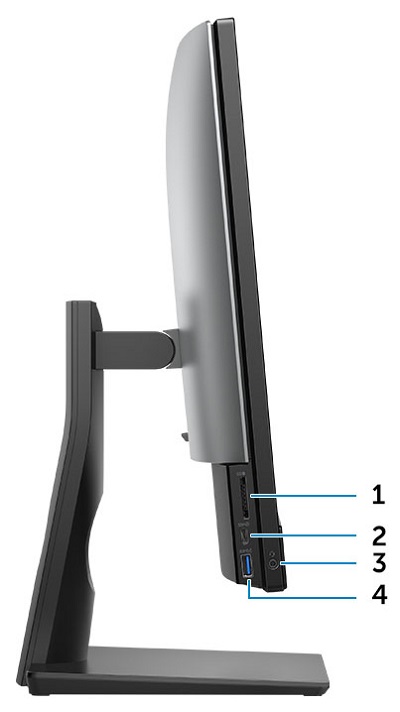

SLN309977_en_US__67460_LeftView_BK_01

(Fig. 5 Vista laterale sinistra)



1 Lettore di schede SD 2 Connettore USB 3.1 Type-C di 2a generazione
3 Connettore cuffie/audio universale 4 Connettore USB 3.1 di 1a generazione con PowerShare


Torna all'inizio



Vista laterale destra



SLN309977_en_US__77460_RightView_BK_01

(Fig. 6 Lato destro del supporto di base)



1 LED di attività del disco rigido

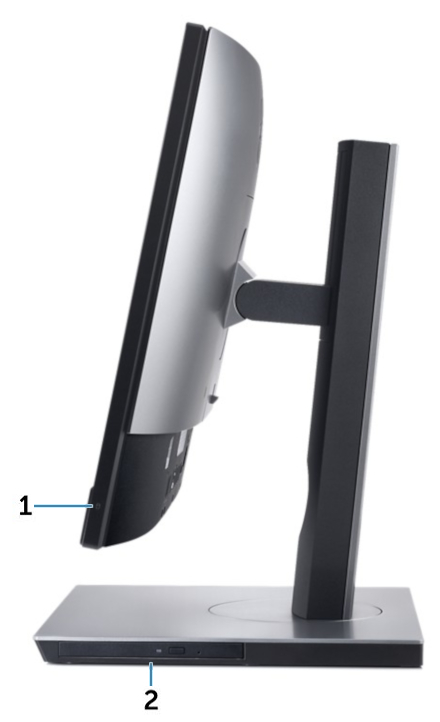

SLN309977_en_US__8I_Desktop_Optiplex_7460_AIO_BD_V1

(Fig.7 Vista laterale destra del supporto ad altezza regolabile)



1 LED di attività del disco rigido 2 Unità disco ottico disponibile sul supporto ad altezza regolabile


Torna all'inizio

Cause

Not Applicable.

Resolution

Not Applicable.

Additional Information



Ulteriori informazioni:




Torna all'inizio
