OptiPlex 7460 (AIO): Bilgisayarınız için Görsel Rehber

Summary: Aşağıdaki makale, OptiPlex 7460 AIO (Hepsi Bir Arada) Bilgisayarınız için görsel rehber sağlar ve masaüstü bilgisayarınızın harici bağlantı noktalarını ve özelliklerini listeler.

Acest articol se aplică pentru Acest articol nu se aplică pentru Acest articol nu este legat de un produs specific. Acest articol nu acoperă toate versiunile de produs existente.
Consultați alte resurse

Symptoms


Not: Her bir konumla ilgili daha ayrıntılı bir açıklama için lütfen www.dell.com/support adresinde bulunan sistem kılavuzlarına gidin


İçindekiler:

  1. Önden Görünüm
  2. Arkadan Görünüm
  3. Alttan Görünüm
  4. Sol Taraftan Görünüm
  5. Sağdan Görünüm
  6. Ek Bilgi:



Önden Görünüm

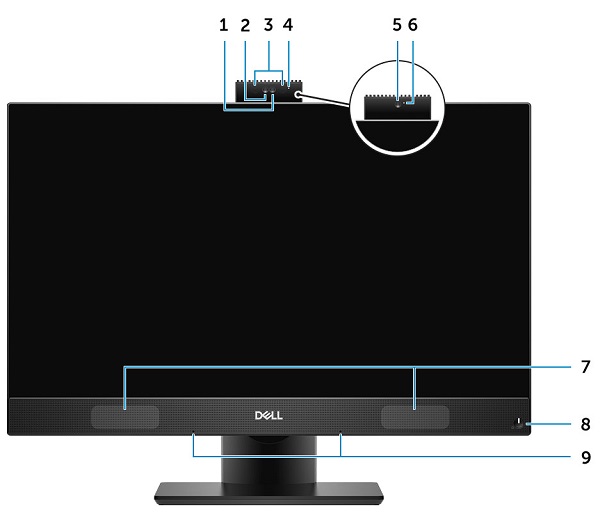

SLN309977_en_US__27460_FrontView_BK_01

(Şek. 1 Önden Görünüm)



1 Tam Yüksek Çözünürlüklü (FHD) Kamera (isteğe bağlı) 2 FHD Kızılötesi (IR) Kamera (İsteğe bağlı)
3 IR Vericileri (İsteğe bağlı) 4 Kamera Durumu LED'i (İsteğe bağlı)
5 FHD Kamera (İsteğe bağlı) 6 Kamera Durumu LED'i (İsteğe bağlı)
7 Hoparlörler 8 Güç Düğmesi/Güç Durumu LED'i
9 Mikrofon Dizisi


Başa Dön



Arkadan Görünüm

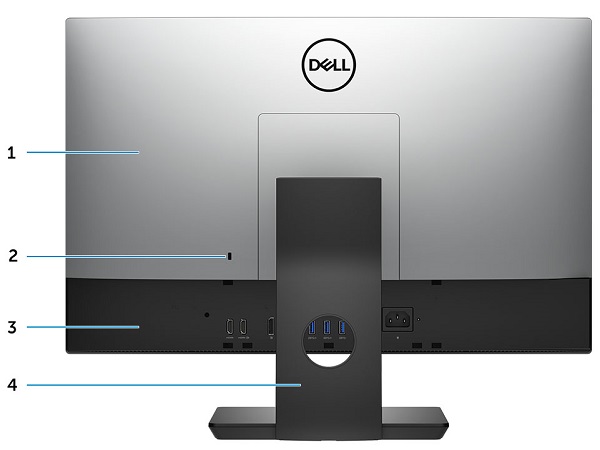

SLN309977_en_US__37460_RearView_BK_01

(Şek. 2: Arkadan Görünüm)



1 Arka Kapak 2 Güvenlik Kilidi Yuvası
3 Alt Kapak 4 Stand

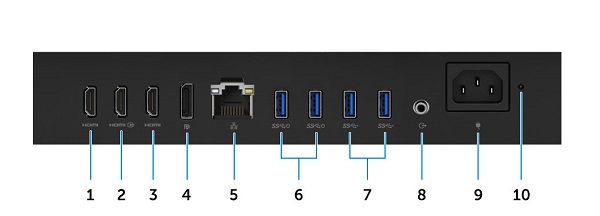

SLN309977_en_US__47460_PortsView_BK_01

(Şekil 3: Bağlantı Noktalarının Yakından Görünümü)



1 HDMI Çıkış Konnektörü (ayrık grafik kartı ile) 2 HDMI Giriş Konnektörü
3 HDMI Çıkış Konnektörü (entegre grafik kartı ile) 4 DisplayPort Konnektörü
5 Ağ (NIC) Konnektörü 6 Güç açma/Uyandırma destekli 1. Nesil USB 3.1 Konnektörü x2
7 1. Nesil USB 3.1 Konnektörü x2 8 Ses Çıkış Konnektörü
9 Güç Konektörü 10 Güç Kaynağı Tanılaması LED'i


Başa Dön



Alttan Görünüm

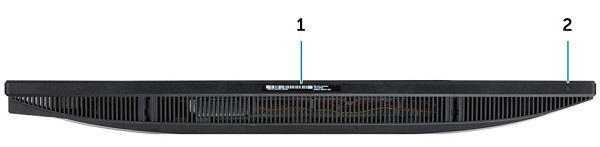

SLN309977_en_US__57460_BottomView_BK_01

(Şek. 4 Alttan Görünüm)



1 Servis Etiketi Yapışkanı 2 Ekran BIST (Yerleşik Kendi Kendini Sınama) Düğmesi/Video Girişi Seçicisi


Başa Dön



Sol Taraftan Görünüm

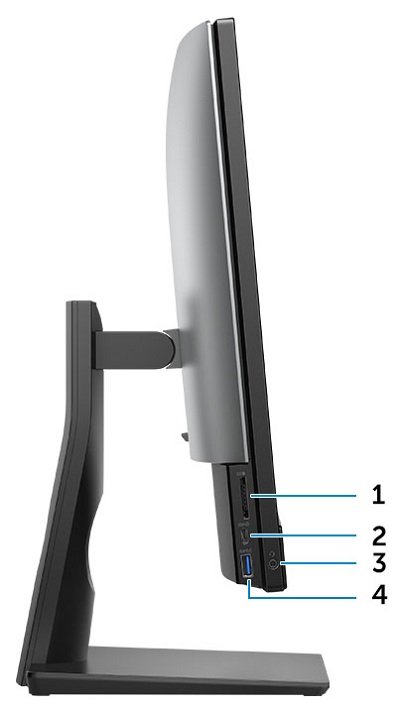

SLN309977_en_US__67460_LeftView_BK_01

(Şek. 5 Soldan Görünüm)



1 SD Kart Okuyucu 2 2. Nesil USB 3.1 Type-C Konnektörü
3 Kulaklık/Evrensel Ses Konnektörü 4 USB 3.1 1. Nesil Konnektör (PowerShare ile)


Başa Dön



Sağdan Görünüm

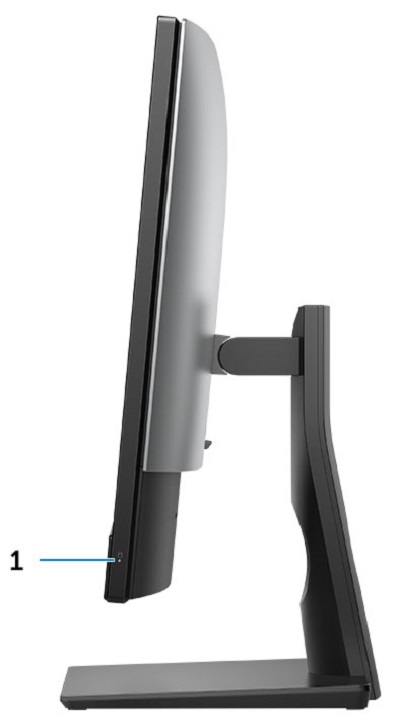

SLN309977_en_US__77460_RightView_BK_01

(Şekil 6: Temel Standın Sağ Tarafı)



1 Sabit Sürücü Etkinliği (LED)

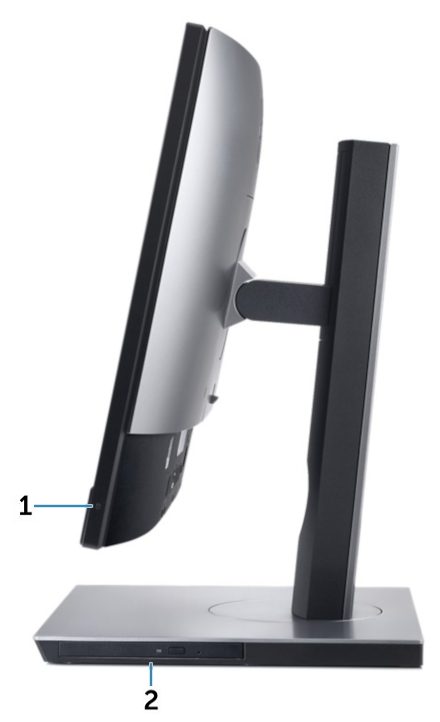

SLN309977_en_US__8I_Desktop_Optiplex_7460_AIO_BD_V1

(Şekil 7: Yüksekliği Ayarlanabilir Standın Sağdan Görünümü)



1 Sabit Sürücü Etkinliği (LED) 2 Yüksekliği Ayarlanabilir Standda Bulunan Optik Disk Sürücüsü


Başa Dön

Cause

Geçerli değil.

Resolution

Geçerli değil.

Additional Information



Ek Bilgi:




Başa Dön
