Tarjeta de módulo de puerto opcional

Algunos sistemas Dell Precision y OptiPlex tienen la posibilidad de instalar una tarjeta de módulo de puerto opcional. Esto podría ser para un VGA adicional, HDMI, USB-C, DVI, puerto serial, etc. Esto se debe a que los sistemas no tienen estos puertos disponibles en la tarjeta madre.

Consulte el manual de servicio del modelo del sistema para verificar si esta opción está disponible:

• Dell OptiPlex
• Dell Precision

Instalación y extracción de la tarjeta del módulo

Los siguientes pasos son un ejemplo de cómo instalar o quitar la tarjeta del módulo.

Instalación de la tarjeta del módulo:

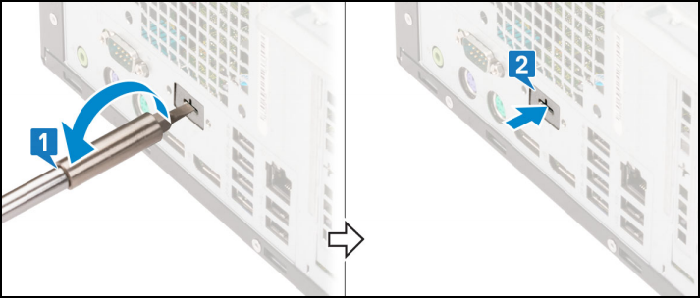

1. Para extraer el soporte metálico, inserte un destornillador de cabeza plana en el orificio del soporte [1], empuje el soporte para soltarlo [2] y levante el soporte para quitarlo del sistema.

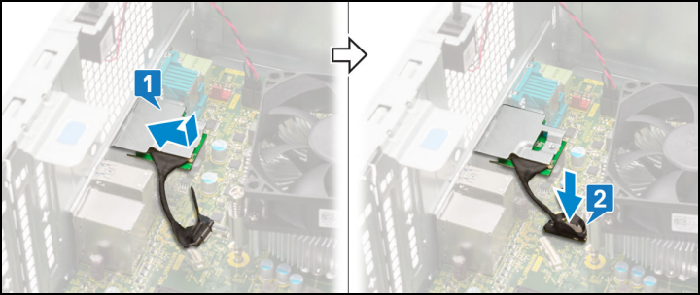

2. Inserte el módulo VGA en su ranura desde el interior de la computadora [1]. Conecte el cable VGA al conector en la tarjeta madre [2].

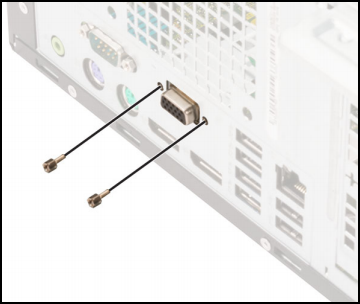

3. Vuelva a colocar los dos tornillos (M3X3) para fijar el módulo de VGA opcional al sistema.


Extracción de la tarjeta del módulo:

1. Quite los dos tornillos (M3X3) que fijan el módulo de VGA opcional al sistema.

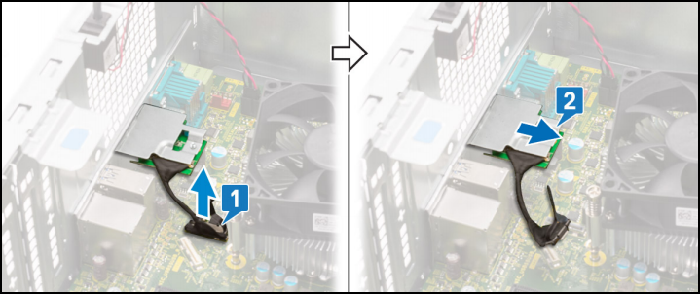

2. Desconecte el cable VGA del conector en la tarjeta madre [1]. Quite el módulo VGA del sistema [2].


Para obtener información sobre la compra de estas tarjetas, comuníquese con el soporte de ventas de Dell.
