Carte module de ports en option

Certains systèmes Dell Precision et OptiPlex offrent la possibilité d’installer une carte module de port en option. Cela peut concerner un port VGA, HDMI, USB-C, DVI, série, etc. supplémentaire. Cela est dû au fait que les systèmes ne disposent pas de ces ports disponibles sur la carte système.

Consultez le Guide de maintenance du modèle de votre système pour vérifier si cette option est disponible :

• Dell OptiPlex
• Dell Precision

Installation et retrait de la carte module

La procédure suivante décrit un exemple d’installation ou de retrait de la carte module.

Installation de la carte module :

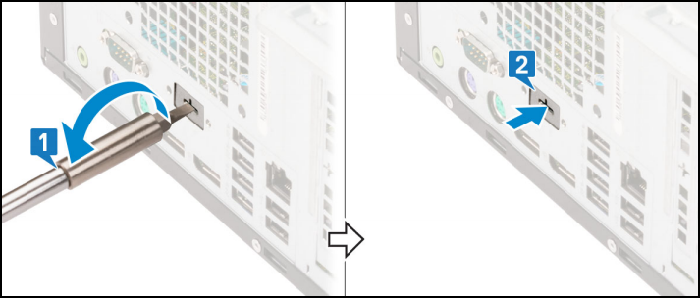

1. Pour retirer le support métallique, insérez un tournevis à tête plate dans le trou du support [1], poussez le support pour le libérer [2], puis soulevez-le pour le retirer du système.

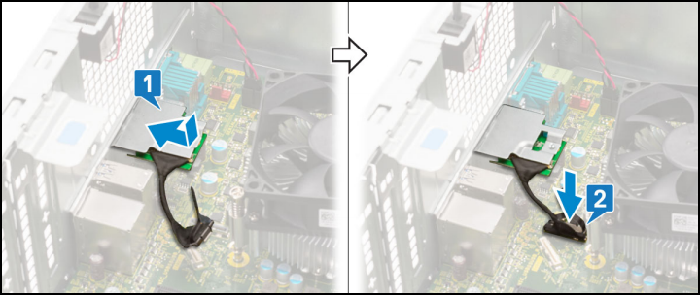

2. Insérez le module VGA dans son logement à l’intérieur de l’ordinateur [1]. Branchez le câble VGA sur le connecteur situé sur la carte système [2].

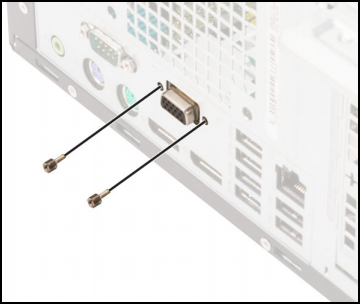

3. Remettez en place les deux vis (M3X3) qui fixent le module VGA en option au système.


Retrait de la carte module :

1. Retirez les deux vis (M3X3) qui fixent le module VGA en option au système.

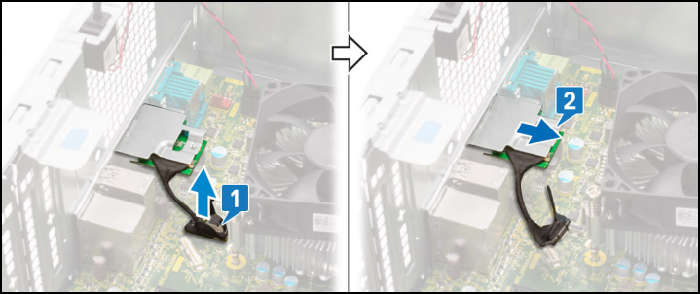

2. Déconnectez le câble VGA de son connecteur sur la carte système [1]. Retirez le module VGA du système [2].


Pour plus d’informations sur l’achat de ces cartes, contactez le support aux ventes Dell.
