Live Optics | PowerMax | Skapa en PowerMax v4-lagringsdisksystemprofil

Förutsättningar

• Hämta Live Optics-insamlaren. Se Hämta Live Optics Collector för mer information. Insamlaren kan köras på valfri värd med IP-anslutning till lagringsdisksystemet som profileras.
• Innan en matrisprofil kan slutföras måste matriskonfiguration och prestandadata samlas in. Använd PowerMax v4 hanteringsgränssnitt för lagringsdisksystem för att samla in en symapi_db.bin fil (konfigurationsdata) och kontakta Dell SupportAssist för att samla in en DCF-fil (prestandadata)
• Om du vill samla in impl.bin data för disksystemet (valfritt) måste du ha en giltig impl.bin fil. Kontakta PSS-, PCoE- eller PowerMax-support för hjälp med att generera en giltig impl.bin fil.

• • symapi_db.bin krävs för att visa konfigurationen av ett PowerMax v4-disksystem.
  • . DCF-filer krävs för att visa prestanda för disksystemets arbetsbelastningar.
  • impl.bin filer används för att tillhandahålla PMEM- och DRAM-detaljer för disksystemet.

Innan du börjar

I följande avsnitt beskrivs de steg som ska utföras innan du utför en matrisprofil:

• Viktig information och hjälp
• Live Optics-datavalidering
• Samla in konfigurationsdata
• Samla in prestandadata

Viktig information och hjälp

Obs! Live Optics rekommenderar inte att du packar upp PowerMax v4 DCF-filer utan hjälp från en kvalificerad Dell PowerMax-kundtekniker.

Om ditt PowerMax v4-disksystem är anslutet till Dell SupportAssist med en policy för obegränsad åtkomst kontaktar du en systemtekniker från Dell och begär en insamling av PowerMax v4-data.

Om PowerMax v4-disksystemet inte är anslutet till Dell SupportAssist, eller om Dell SupportAssist-anslutningen är begränsad, öppnar du en tjänstebegäran på MyService360 och begär en samling PowerMax v4 DCF-filer.

Live Optics-datavalidering.

Live Optics validerar insamlade data för att säkerställa att de är korrekta innan de överförs till ett Live Optics-projekt. Följande objekt verifieras:

• Den valda symapi_db.bin-filen är en giltig fil och innehåller inga blanksteg eller ytterligare tecken i filnamnet.
• Den symapi_db.bin filen innehåller data för minst ett giltigt PowerMax v4-disksystem.
• De valda DCF-prestandafilerna gäller för det valda PowerMax v4-disksystemet.
• DCF ZIP-filerna finns i en enda komprimerad fil som inte innehåller några blanksteg eller ytterligare tecken i filnamnet (en ZIP-fil som innehåller ZIP-filer).

• Datumintervallet för resultatdata får inte vara längre än 7 dagar i följd. Om det är mer än 7 dagar i följd bearbetas endast de senaste 7 dagarna.
• Filerna samlas in direkt från disksystemet.

Samla in konfigurationsdata.

1. Använd hanteringsgränssnittet för lagringsdisksystem PowerMax v4 för att samla in en symapi_db.bin fil från disksystemet.

Samla in prestandadata.

1. Kontakta Dell SupportAssist och begär en samling DCF-prestandadata. Flera ZIP-filer som innehåller DCF-data tillhandahålls.
   Obs! Flera ZIP-filer som innehåller DCF-data tillhandahålls.
2. Om du vill importera dessa data till Live Optics skapar du en enda ZIP-fil och lägger till dina valda DCF ZIP-filer (en ZIP-fil som innehåller ZIP-filer).
   Följande skärmbild visar flera DCF-filer som tillhandahålls av Dell SupportAssist. I det här exemplet vill vi bara använda de fem filer som är markerade med de blå pilarna. Kopiera dessa till en ny mapp och skapa en ZIP-fil som endast innehåller dessa DCF-filer. Den här filen används senare (steg 8) i proceduren för matrisprofilen.



Utföra en PowerMax v4-lagringsdisksystemprofil

1. Starta Live Optics-insamlaren och välj Lagring i den vänstra panelen. Välj VMAX/PowerMax bland alternativen i den högra panelen.
2. På följande skärm klickar du på Browse for File och väljer den symapi_db.bin filen för VMAX/PowerMax v3.



3. Den symapi_db.bin filen verifieras. Följande felmeddelande visas för VMAX-versioner som inte stöds:



4. Matriserna och deras respektive Sym-ID:n visas (flera matriser kan finnas i en symapi_db.bin fil).



5. Välj ett PowerMax v4-disksystem i listan. Om en symapi_db.bin-fil med Solutions Enabler version 10.x extraheras kan den väljas för bearbetning. Andra PowerMax-disksystem kan vara anslutna till samma Sym-ID men stöds inte på grund av den associerade Solutions Enabler-versionen. Det går inte att välja de här disksystemen och ett meddelande om vilken version av Solution Enabler som krävs visas. Klicka på Nästa.



6. På skärmen Collect data for PowerMax väljer du om du endast vill överföra konfigurationsdata eller konfigurations-, prestanda- och impl.bin data (valfritt) och klickar på Next.



7. För Collect Config Data Only klickar du på Next och bläddrar till den symapi_db.bin filen som samlades in tidigare. Lägg till filen och klicka på Next.
8. För Samla in konfiguration, prestanda och IMPL.bin (valfritt) använder du växlingsknappen för att välja Samla in DCF-prestanda eller Samla in IMPL. SOPTUNNA. Klicka på Bläddra efter fil.
   - För insamling av prestandadata väljer du zip-mappen för . DCF-filer som du skapade tidigare. Längden på insamlade prestandadata visas. Om det är mer än 7 dagar i följd bearbetas endast de senaste 7 dagarna.
   - För impl.bin datainsamling väljer du en impl.bin fil. Information om hur du impl.bin filer och hur du skapar en finns i slutet av den här artikeln.


9. Klicka på Nästa. Den valda zip-filen verifieras. Om en ogiltig fil väljs visas något av följande felmeddelande:


10. På skärmen Upload Options väljer du om du vill överföra dina samlingsdata automatiskt eller manuellt (Automatiskt är det rekommenderade standardalternativet).
11. Ange ett namn för matrisprofilen och klicka på Next. Filerna bearbetas och laddas upp till webbportalen. Under uppladdningen visas ett statusfält som visar förloppet.  Eftersom lagringsmatrisdata kan vara stora kan uppladdningen ta lite tid att slutföra beroende på internetanslutningens hastighet.



12. Insamlaren anger när uppladdningen är klar. Ett e-postmeddelande från Live Optics när projektet är klart att visas på webbportalen levereras också. Klicka på Avsluta för att stänga insamlaren.
13. Om alternativet för manuell uppladdning har valts, "Jag laddar upp senare", bearbetas data och sparas i en krypterad fil med namnet [värdnamn]_VMAX.siokit. Filen skrivs till samma mapp som insamlaren startades från. När insamlingen är klar måste filen laddas upp till Live Optics-webbportalen. Information om hur du laddar upp insamlingsdata manuellt finns i Ladda upp en SIOKIT-fil från Live Optics-insamlaren eller Ladda upp en SIOKIT-fil från Live Optics-webbportalen.
14. Om du vill visa projektresultat loggar du in på Live Optics-webbportalen och väljer projektet från de senaste projekten som visas på huvudinstrumentpanelen.



    Sidan med projektinformation visas. Härifrån kan projektet laddas ned, rapporten i Microsoft PowerPoint- eller Excel-format skapas och projektet kan delas med andra Live Optics-konton. På den här sidan visas även projekt-ID och aktuell status för projektet.



Information om IMPL.bin filer

Att samla in impl.bin data från ett PowerMax-disksystem (version 4) är ett valfritt steg som syftar till att ge insikter i disksystemets PMEM och DRAM-, totalt konfigurerat, använt minne och DRAM-, PMEM- och minneskonfiguration för varje nodpar.

Live Optics rekommenderar att du kontaktar PCoE-, PSS- eller PowerMax-supporten för att få hjälp med att generera en giltig impl.bin fil.

Den impl.bin filen måste vara i formatet *impl*.bin och måste genereras för samma SymID som valts från den uppladdade symapi_db.bin filen. Data samlas in för impl.bin samtidigt som prestandadata (. DCF-filen ).

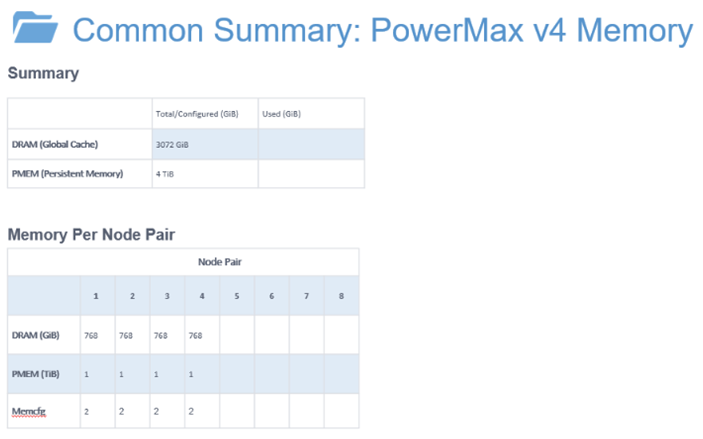

Den impl.bin filen parsas och genererar en config.xml fil. Den här filen genererar sedan en PowerPoint-bild med följande DRAM- och PMEM-information:

• DRAM Total/Configured (GiB) och Used (GiB) refererar till tillgängligt och obligatoriskt DRAM-minne från config.xml filen
• PMEM Total/Configured (GiB) och Used (GiB) refererar till tillgänglig och obligatorisk NVDIMM från config.xml filen
• De numrerade nodparen avser antalet minnesmotorer som anges i config.xml filen.
• Memcfg hänvisar till den typ av minnesmotorkonfiguration som anges.

Varje minnesmotorkonfiguration refererar till DRAM/PMEM-värdena nedan:

• 384 GB/512 GB = minneskonfig. 1
• 768GB/1024GB = minneskonfig. 2
• 1 536 GB/2 048 GB = minneskonfig. 3
• 1536GB/6144GB = minneskonfig. 4

Om du har frågor kan du kontakta Live Optics-supporten på liveoptics.support@dell.com.
