PowerStore: Индикаторы встроенного модуля

Сводка: В этой статье рассматриваются состояния, местонахождение, описания индикаторов основных компонентов PowerStore, а также другие сведения о них. Для выполнения поиска и устранения неисправностей критически важно иметь четкое представление о состояниях индикаторов. ...

Данная статья применяется к Данная статья не применяется к Эта статья не привязана к какому-либо конкретному продукту. В этой статье указаны не все версии продуктов.
Ознакомьтесь с другими ресурсами

Симптомы

В этой статье рассматриваются состояния, местонахождение, описания индикаторов основных компонентов PowerStore, а также другие сведения о них. Для выполнения поиска и устранения неисправностей критически важно иметь четкое представление о состояниях индикаторов.


Содержание

  1. Перед началом работы
  2. Базовое шасси, вид спереди
  3. Базовое шасси, вид сзади
  4. Вид встроенного модуля
  5. Вид модуля ввода-вывода базового шасси
  6. Блок питания базового шасси
  7. Корпус расширения 2U на 25 накопителей, вид спереди
  8. Корпус расширения 2U на 25 накопителей, вид сзади
  9. Блок питания и модуль охлаждения корпуса расширения 2U на 25 накопителей


 1. Перед началом работы

  • В этой статье приведены сведения из информационного руководства по оборудованию PowerStore.
  • Каждый узел вмещает один встроенный модуль, который может содержать одну 4-портовую плату для подключения по внешнему интерфейсу и обеспечения внутренней связи между узлами и устройствами.
  • В эту статью включена диаграмма для узла A (нижнего узла). Узел B имеет такую же структуру светодиодных индикаторов, однако представлена она в перевернутом виде, поскольку узел установлен в шасси в перевернутом положении.


 2. Базовое шасси, вид спереди


Передняя часть базового шасси содержит указанные ниже элементы.

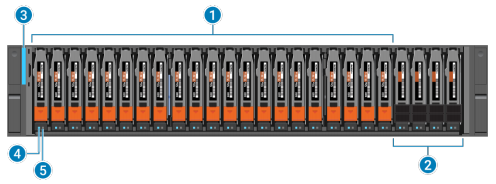

SLN321266_en_US__1image (19245)

Местонахождение Описание
1. Накопители.
2. NVRAM NVMe Диски (Заметка: В конфигурациях, в которых используются только два накопителя NVMe NVRAM, слоты 21 и 22 должны оставаться пустыми.)
3. Светодиодный индикатор включения питания базового шасси
4. Индикатор питания и активности накопителя
5. Индикатор сбоя накопителя
Таблица 1. Базовый корпус вид спереди


Базовый корпус и привод LEDs:
SLN321266_en_US__2image (19321)
LED Местонахождение Состояние Описание
Сбой накопителя 1. Желтый Произошел сбой.
Не горит Отсутствие сбоя.
Активность накопителя 2. Синий Активность накопителя
Не горит Питание накопителя отключено.
Питание и неисправность базового шасси 3. Синий Питание включено. Отсутствие сбоя.
Желтый Питание включено. В шасси возникла неисправность.
Синий и желтый попеременно Инициализация системы не выполнена.
Не горит Питание отключено.
Таблица 2. Индикаторы базового шасси и накопителя



 3. Базовое шасси, вид сзади

  • Задняя часть базового корпуса содержит два узла: Узел A и узел B.
  • Каждый узел содержит указанные ниже компоненты оборудования.
  • Один встроенный модуль
  • Два дополнительных модуля ввода-вывода
  • Один модуль блока питания
SLN321266_en_US__3image (19249)

Местонахождение Описание
1. Узел B
2. Узел A
3. Модуль блока питания
4. Модуль ввода-вывода, разъемы 0 и 1
5. Встроенный модуль
Таблица 3. Базовое шасси, вид сзади



 4. Вид встроенного модуля

  • Каждый узел вмещает один встроенный модуль, который может содержать одну 4-портовую плату для подключения по внешнему интерфейсу и обеспечения внутренней связи между узлами и устройствами.
  • Первые два порта 4-портовой платы на встроенном модуле подключаются к коммутатору Ethernet 10 GbE/25 GbE.
  • Примечание. Оба узла должны иметь один и тот же тип встроенных модулей в одинаковых слотах.
  • Встроенный модуль содержит указанные ниже компоненты.
  • Одна 4-портовая плата
  • Одна кнопка немаскируемого прерывания (NMI)
  • Два внутренних порта mini-SAS HD
  • Два разъема RJ-45 сетевой платы
  • Порт управления системой
  • Служебный порт
  • Один порт USB.
  • Один последовательный мини-порт
  • Один последовательный порт DB9

Встроенный модуль и 4-портовая карта led состояния:
SLN321266_en_US__4image (19250)

Встроенный модуль LEDs:
LED Местонахождение Состояние Описание
Питание встроенного модуля 1. Желтый Встроенный модуль неисправен.
Не горит Отсутствие неисправности, нормальная работа.
Канал порта Ethernet 2. Зеленый Связь установлена.
Не горит Связь не установлена
Активность порта Ethernet 3. Мигает желтым цветом Активность порта.
Не горит Активность порта отсутствует.
Канал порта SAS 4. Синий Канал порта SAS включен.
Не горит Связь не установлена.
Канал порта 5. Зеленый Канал включен, скорость подключения высокая.
Желтый Канал включен, скорость подключения снижена.
Не горит Канал не работает
Сбой узла 6. Желтый Произошел сбой.
Синий Узел в режиме ограниченной функциональности.
Мигает желтым или синим цветом Система загружается.
Мигает синим и желтым попеременно (синим в течение трех секунд) Инициализация системы не выполнена. IP-адрес управления не назначен.
Мигает синим и желтым попеременно с интервалом в одну секунду Узел в служебном режиме.
Не горит Отсутствие неисправности, нормальная работа.
Питание узла 7. Зеленый Нет узла (питание от сети).
Мигает зеленым цветом Узел запускает сеанс последовательного подключения по локальной сети (режим ожидания).
Не горит Узел выключен.
Извлечение небезопасно 8. Белый Не извлекайте узел. Неправильное извлечение может привести к потере данных.
Не горит Безопасное извлечение встроенного модуля после его надлежащей подготовки.
Таблица 4. Вид встроенного модуля


 5. Вид модуля ввода-вывода базового шасси

SLN321266_en_US__5image (19252)
В приведенном выше примере показан модуль Ethernet.


LED Местонахождение Состояние Описание
Канал порта 1. Зеленый или синий Канал включен
Не горит Канал не работает
Сбой питания 2. Зеленый Питание включено
Желтый Сбой питания

Таблица 5. Вид модуля ввода-вывода базового шасси


6, Блок питания базового шасси

  • В каждом узле базового шасси будет находиться блок питания.
  • При возникновении неисправности в блоке питания узла питание всего устройства поддерживает другой блок питания.

Индикаторы блока питания базового шасси
SLN321266_en_US__6image (19253)

LED Местонахождение Состояние Описание
Неисправность 1. Непрерывно горит желтым цветом Неисправность блока питания или резервного питания. Проверьте подключение кабелей.
Не горит Неисправность отсутствует.
Питание от сети постоянного тока (выход). Не поддерживается 2. Зеленый Не доступно.
Не горит Не доступно.
Питание от сети переменного тока (вход) 3. Зеленый Питание от сети переменного тока включено.
Не горит Питание от сети переменного тока отключено. Проверьте мощность источника.
Таблица 6. Блок питания базового шасси



7. Корпус расширения 2U на 25 накопителей, вид спереди

В переднюю панель корпуса расширения 2U на 25 накопителей включены указанные ниже компоненты.

  • Накопители на 2,5-дюймовых салазках (с возможностью «горячей» замены)
  • Индикаторы состояния
Корпус расширения 2U на 25 накопителей, вид спереди:
SLN321266_en_US__7image (19304)
Местонахождение Описание
1. 2,5-дюймовые накопители SAS 12 Гбит/с
2. Индикатор неисправности корпуса расширения (желтый)
3. Индикатор состояния питания корпуса расширения (синий)
4. Состояние и активность накопителя (синий)
5. Индикатор сбоя накопителя (желтый)
Таблица 7. 2U, 25-приводный корпус расширения вид спереди


2U, 25-Корпус расширения диска и диск Dtatus LEDs:
LED Местонахождение Цвет Состояние Описание
Неисправность корпуса расширения 2. Синий Включен Неисправность отсутствует
Желтый Включен Неисправность
Питание корпуса расширения 3. Синий Включен Включение питания, питание включено
— Не горит Питание отключено
Сбой накопителя 4. Желтый Включен Неисправность
— Не горит Неисправность отсутствует
Питание и активность накопителя 5. Синий Включен Включение питания, питание включено
Мигает Активность накопителя
Таблица 8. Индикаторы корпуса расширения 2U на 25 накопителей и индикаторы разряда накопителей



8. Корпус расширения 2U на 25 накопителей, вид сзади

В заднюю панель корпуса расширения 2U на 25 накопителей включены указанные ниже компоненты.
SLN321266_en_US__8image (19305)
Местонахождение Описание
1. Блок питания и модуль охлаждения (B)
2. Плата управления каналом SAS (LCC) 12 Гбит/с (B)
3. Блок питания и модуль охлаждения (A)
4. Плата управления каналом SAS (LCC) 12 Гбит/с (A)
Таблица 9. 2U, 25-гнать Корпус расширения вид сзади


2U, 25-drive Порты LCC корпуса расширения, LEDs, и разъемы:
SLN321266_en_US__9image (19306)

2U, 25-гнать Расположение компонентов LCC корпуса расширения:
Местонахождение Описание
1. Ручки фиксатора выталкивателя.
2. Индикатор сбоя LCC
3. Порт управления LCC (RJ-12) (не используется)
4. Отображение идентификатора внутренней шины (всегда отображается 01).
5. Индикатор питания LCC
6. Отображение идентификатора шасси
7. Порты SAS 12 Гбит/с
8. Индикатор состояния порта SAS
Таблица 10. 2U, 25-гнать Расположение компонентов LCC корпуса расширения


12-Gb/s LCC LED Статус:
LED Местонахождение Цвет Состояние Описание
Индикатор сбоя LCC 2. Желтый Включен Неисправность внутри LCC
— Не горит Неисправность отсутствует, либо питание отключено
Индикатор питания LCC 5. Зеленый Включен Питание включено, неисправность отсутствует
— Не горит Питание отключено
Индикатор состояния порта SAS 8. Желтый Включен Порт SAS неисправен
Синий Включен Порт SAS подключен
— Не горит В порте отсутствует разъем
Таблица 11. Состояние светодиодного индикатора LCC 12 Гбит/с



9, Блок питания и модуль охлаждения корпуса расширения 2U на 25 накопителей

На следующем рисунке представлен пример блока питания, модуля охлаждения и индикаторов состояния корпуса расширения 2U на 25 накопителей.

SLN321266_en_US__10image (19307)

Блок питания и модуль охлаждения корпуса расширения 2U на 25 накопителей:
Местонахождение Описание
1. Ручка фиксатора выталкивателя
2. Индикатор питания от сети переменного тока (вход)
3. Индикатор питания от сети постоянного тока (вход). Не поддерживается
4. Индикатор сбоя блока питания и модуля охлаждения
5. Заземляющий винт
6. Вход питания переменного тока на блоке питания
Таблица 12. 2U, 25-гнать Блок питания и модуль охлаждения корпуса расширения


2U, 25-гнать Блок питания и модуль охлаждения корпуса расширения LED статус:
LED Местонахождение Цвет Состояние Описание
Индикатор питания от сети переменного тока (вход) 2. Зеленый Включен Питание от сети переменного тока включено
— Не горит Питание от сети переменного тока отключено, проверьте мощность источника.
Индикатор питания от сети постоянного тока (выход) 3. Зеленый Включен Питание от сети постоянного тока включено (не поддерживается)
— Не горит Питание от сети постоянного тока отключено, проверьте мощность источника.
Индикатор сбоя блока питания и модуля охлаждения 4. Желтый Включен Неисправность
  Мигает Во время отключения питания, при перенапряжении (OVP) и при сбое защиты от недостаточного напряжения (UVP)
— Не горит Неисправность отсутствует, либо питание отключено
Таблица 13. Состояние индикаторов блока питания и модуля охлаждения корпуса расширения 2U на 25 накопителей


Причина



Разрешение



Затронутые продукты

PowerStore
