OptiPlex 7450 allt-i-ett: Visuell guide till datorn
Sammanfattning: Följande artikel innehåller en bildmanual för OptiPlex 7450-allt-i-ett-datorer och en lista med externa portar och funktioner för datorn.
Den här artikeln gäller för
Den här artikeln gäller inte för
Den här artikeln är inte kopplad till någon specifik produkt.
Alla produktversioner identifieras inte i den här artikeln.
Symptom
Obs! En mer detaljerad beskrivning om varje plats finns i datorhandboken på www.dell.com/support
Innehållsförteckning:
Orsak
Avsnittet är inte tillämpligt.
Upplösning
Framifrån

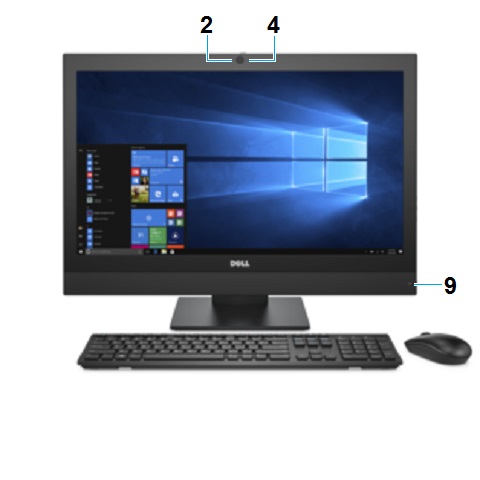

(Bild 1: Framifrån)
| 2 | Kamera | 4 | Kamerastatus LED |
| 9 | Strömknapp LED-lampa |
Bakifrån

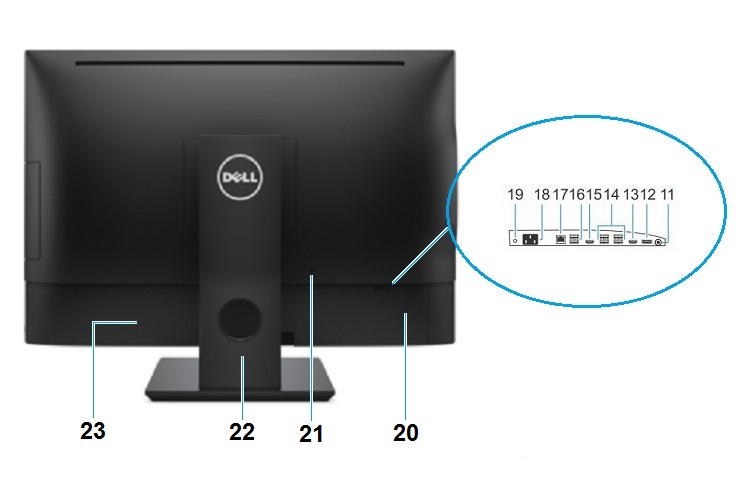

(Bild 2: Bakifrån)
| 11 | Ljudportskontakt | 12 | DisplayPort-kontakt |
| 13 | HDMI-utgångsportkontakt | 14 | USB 3.1 Gen 1-portkontakt x 4 |
| 15 | HDMI-ingångsportkontakt (tillval – endast på FHD-modeller) | 16 | USB 2.0-portkontakt x 2 |
| 17 | Nätverksportkontakt (NIC) | 18 | Strömkontakt |
| 19 | Diagnostik-LED-lampa för det inbyggda självtestet | 20 | Kabelskydd |
| 21 | Säkerhetskabeluttag | 22 | Stativ |
| 23 | Service Tag-etikett |
Ovanifrån

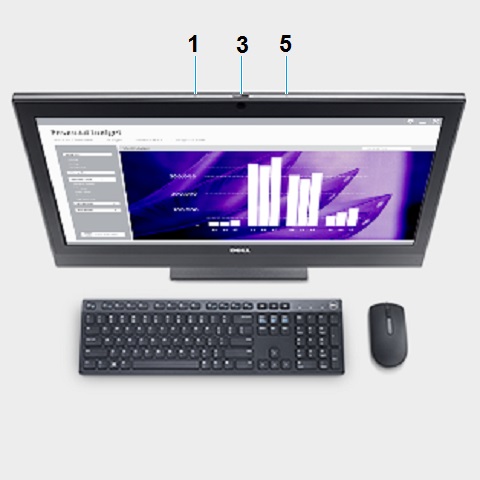

(Bild 3 ovanifrån)
| 1 | Mikrofon | 3 | Kamerasekretesspärr |
| 5 | Mikrofon |
Från vänster

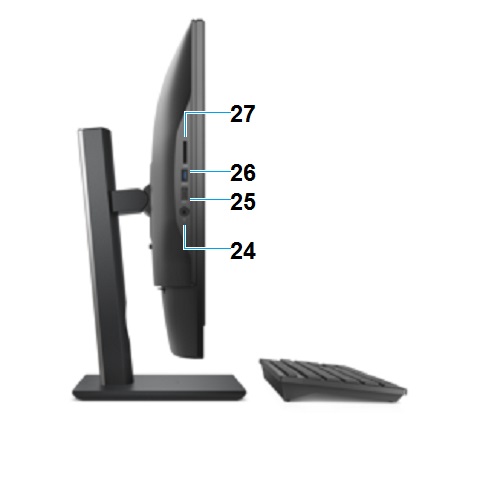

(Bild 4 vy från vänster sida)
| 24 | Headsetportkontakt | 25 | USB 3.1-kontakt med PowerShare |
| 26 | USB 3.1 Gen 1-portkontakt med PowerShare | 27 | Minneskortläsare |
Från höger

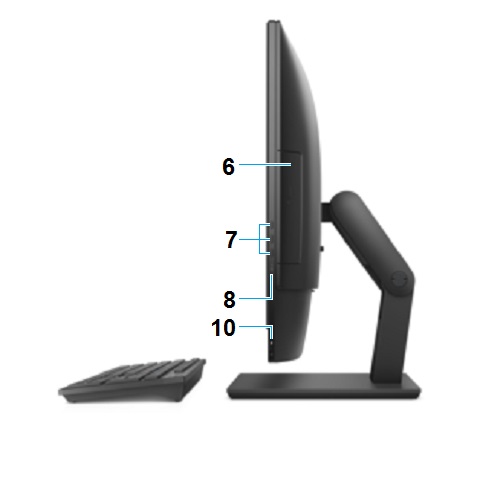

(Bild 5 vy från höger sida)
| 6 | Optisk enhet | 7 | Knappar för OSD-menyn (On-Screen Display) |
| 8 | LED-lampa för hårddiskstatus | 10 | Strömknapp/strömstatus-LED-lampa |
