Stöd för enhetskarta för användargränssnitt i iDRAC9 för PowerEdge 14G-, 15G- och 16G-plattformar
Sammanfattning: Bild av gränssnittsenhetskarta Stöd i iDRAC9 för Dell PowerEdge 14G-, 15G- och 16G-plattformar
Den här artikeln gäller för
Den här artikeln gäller inte för
Den här artikeln är inte kopplad till någon specifik produkt.
Alla produktversioner identifieras inte i den här artikeln.
Symptom
För nedanstående Dell PowerEdge-plattformar (14G, 15G och 16G) visas systemstatus om användaren går till sidan Storage Overview>Summary i iDRAC9-användargränssnittet>. Här kan du se kapslingens bakplan på framsidan tillsammans med platser tillsammans med status för de platser som visas på svg-bilden.
| Modell | Slot | Formfaktor |
|---|---|---|
| R640 | 4 | 3,5 |
| 8 | 2.5 | |
| 10 | 2.5 | |
| R650 | 4 | 3,5 |
| 8 (SAS och SATA) | 2.5 | |
| 8 (NVMe) | 2.5 | |
| 10 | 2.5 | |
| R740 | 8 | 2.5 |
| 16 | 2.5 | |
| 8 | 3,5 | |
| R740xd | 12 | 3,5 |
| 24 | 2.5 | |
| R750 | 24 | 2.5 |
| 16 | 2.5 | |
| 8 | 2.5 | |
| 12 | 3,5 | |
| R7525 | 24 | 2.5 |
| 16 | 2.5 | |
| 8 | 2.5 | |
| 12 | 3,5 | |
| 8 | 3,5 | |
| R760xd2 | 12 | 3,5 |
| R660 | 4 | 3,5 |
| 8 (SAS och SATA) | 2.5 | |
| 8 (NVMe) | 2.5 | |
| 10 | 2.5 | |
| 14 | Europeiska försvarsfonden (EDSFF) | |
| 16 | Europeiska försvarsfonden (EDSFF) | |
| R760 | 8 | 3,5 |
| 8 | 2.5 | |
| 12 | 3,5 | |
| 16 | 2.5 | |
| 16 | Europeiska försvarsfonden (EDSFF) | |
| 16 (NVMe) | Europeiska försvarsfonden (EDSFF) | |
| 24 | 2.5 | |
| R7625 | 24 | 2.5 |
| R7515 | 8 | 3,5 |
| 12 | 3,5 | |
| 24 | 2.5 | |
| R650xs | 10 | 2.5 |
| R740xd2 | 12 | 3,5 |
| R750xa | 6 | 2.5 |
| 8 | 2.5 | |
| R750xs | 12 | 3,5 |
| 24 | 2.5 | |
| R6525 | 4 | 3,5 |
| 8 | 2.5 | |
| 10 | 2.5 | |
| R7415 | 24 | 2.5 |
| R7425 | 8 | 3,5 |
| 12 | 3,5 | |
| 24 | 2.5 | |
| R6415 | 4 | 3,5 |
| 8 | 2.5 | |
| 10 | 2.5 | |
Orsak
Krävs inte
Upplösning
För plattformar som inte finns med i tabellen ovan visas inte den här systemstatusvisningen i användargränssnittet.

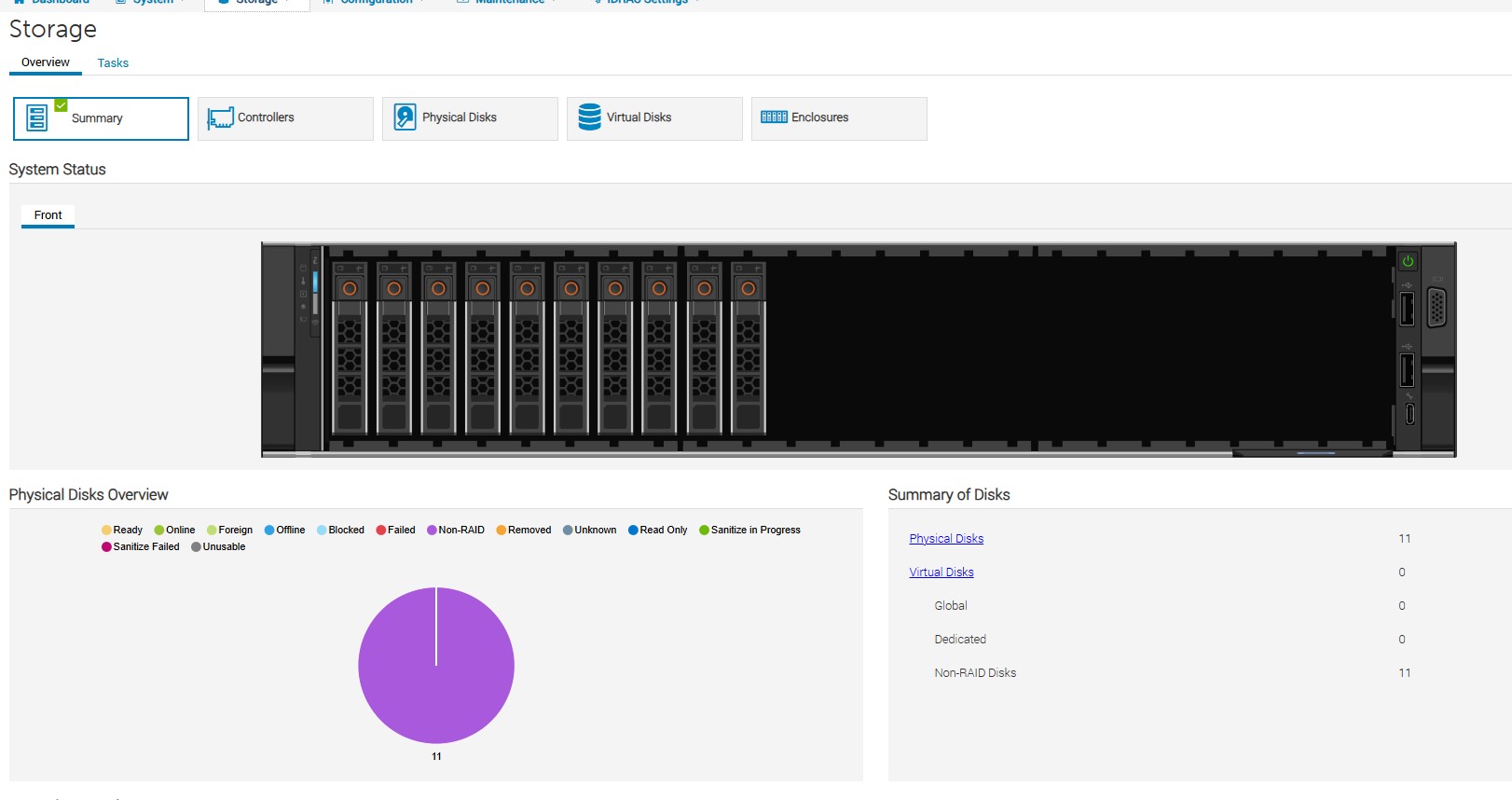

Exempel från en plattform som stöds:

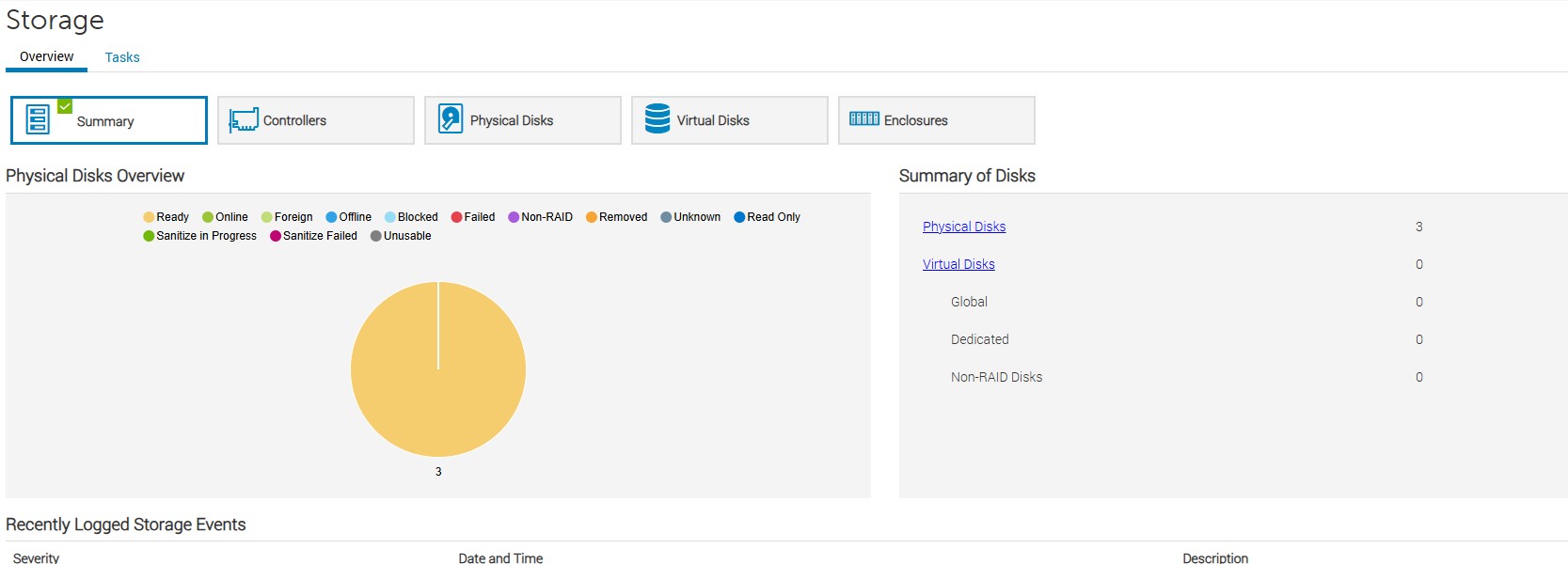

Exempel från en plattform som inte stöds:
Berörda produkter
iDRAC9 - 4.xx Series, iDRAC9 - 5.xx Series, iDRAC9 - 6.xx Series, iDRAC9 - 7.xx Series, PowerEdge R650xsArtikelegenskaper
