PowerEdge: Як моніторити стан сервера за допомогою iDRAC10

Навігація iDRA10 для моніторингу стану сервера

Зміст:

1. Охолодження
2. Пам'ять
3. Влада
4. Оновлення прошивки
5. Системні журнали
6. Звіт про допомогу підтримці (TSR)
7. Зберігання

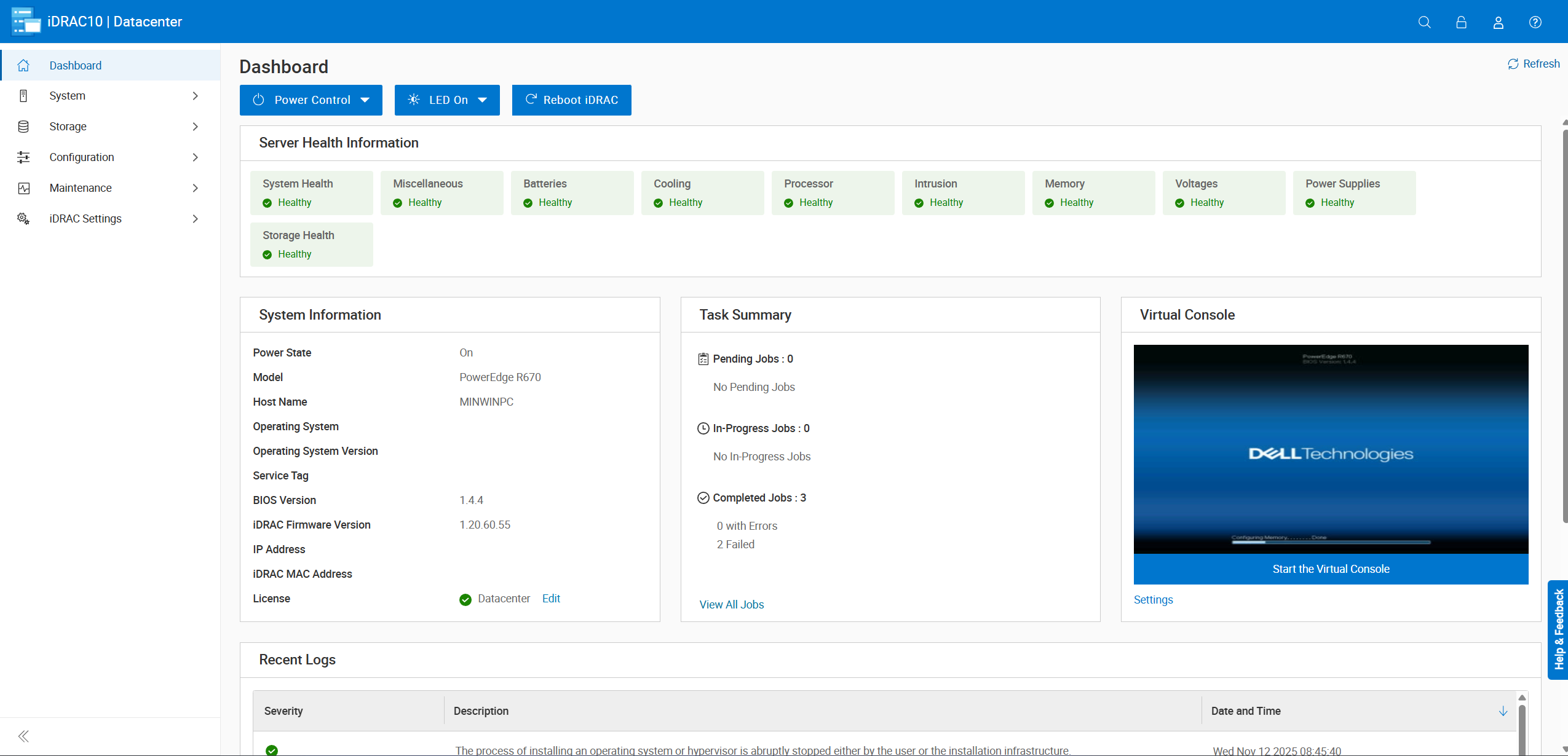

Огляд панелі приладів:

• Перевіряйте медичні попередження на наявність будь-яких попереджень.
• Виконання силових дій
• Запустіть Віртуальну консоль.
• Перевірте вакансії, що перебувають у процесі.
• Читайте останні системні журнали для виявлення аномалій.







Система IDRAC → охолодження:

• Перегляньте таблицю теплового профілю.
• Перевірте стан вентиляторів і швидкість.
• Перевіряйте показники температури для кожного датчика.






  Рисунок 2: Натисніть System -> Огляд -> Середовища ->Охолодження.

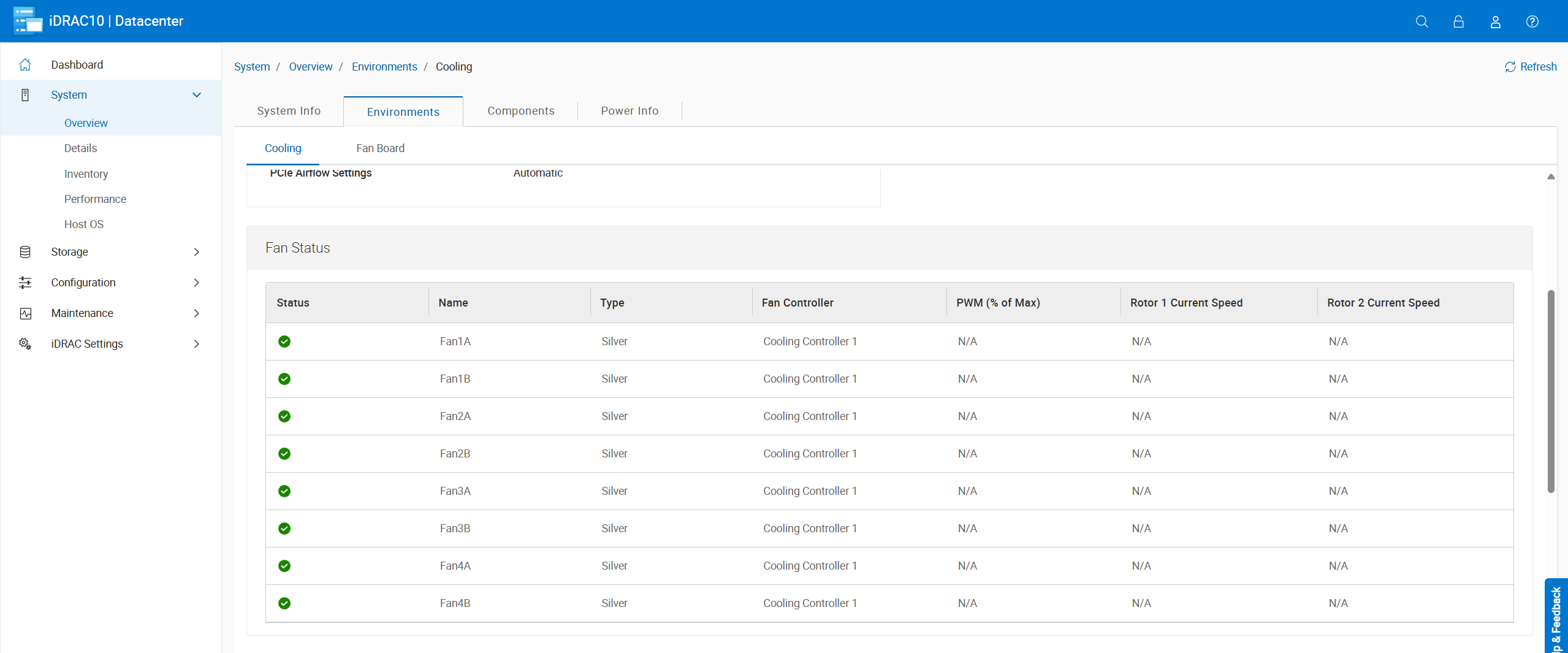

• Перегляньте стан вентилятора разом із поточною швидкістю. Швидкість вентиляторів змінюється залежно від температури впуску та компонентів.
• Вентилятори розганяються до повної швидкості (100% PWM) як реакція на відмови вентиляторів, температурних датчиків або коли IDRAC виходить з ладу.
  • Якщо виявлено відмову вентилятора, решта вентиляторів автоматично збільшує швидкість, щоб компенсувати втрату повітряного потоку.
  • IDRAC керує вентиляторами, роблячи налаштування за потреби, якщо iDRAC вимикається з будь-якої причини, вентилятори за замовчуванням переходять на повну швидкість.
  • IDRAC регулює швидкість вентилятора на основі показань температурного датчика впуску; якщо датчик виходить з ладу або перестає спілкуватися з iDRAC, вентилятори переходять на повну швидкість.

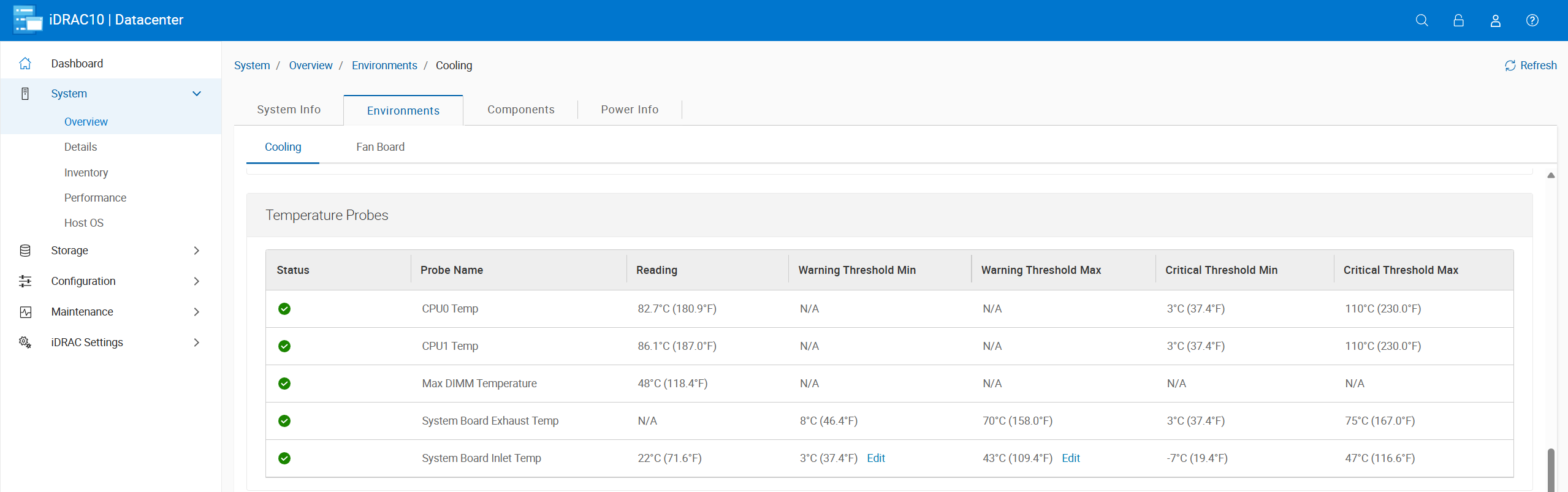

• Перегляньте температури процесора, пам'яті (DIMM), температури впуску (навколишнього середовища) та вихлопу, а також їхні попереджувальні та критичні діапазони
  Примітка. Якщо температура процесора досягає критичних значень, IDRAC ініціює команду вимкнення сервера.
• IDRAC регулює швидкість вентиляторів на основі показань від датчика температури впуску.
  • Якщо температура на вході досягає попереджувальної або критичної температури, IDRAC збільшує швидкість вентиляторів, щоб підтримувати температуру в межах норми.
  • Якщо датчик температури не може зв'язатися з IDRAC, вентилятор за замовчуванням переходить на повну швидкість, поки не повернеться в мережу.
  Примітка. Датчик температури на вході зазвичай розташований у передньої/правій панелі керування.

Огляд системи → передній панелі:

• Звертайте увагу на будь-які сповіщення на передній панелі LCD.






  Рисунок 5: Перейдіть до System -> Overview -> System Info -> Front Panel.

Огляд системи → пам'яті:

• Перевірте загальну встановлену пам'ять.
• Перевірте максимальну підтримувану пам'ять.
• Перегляньте популяцію пам'яті та визначте порожні слоти.

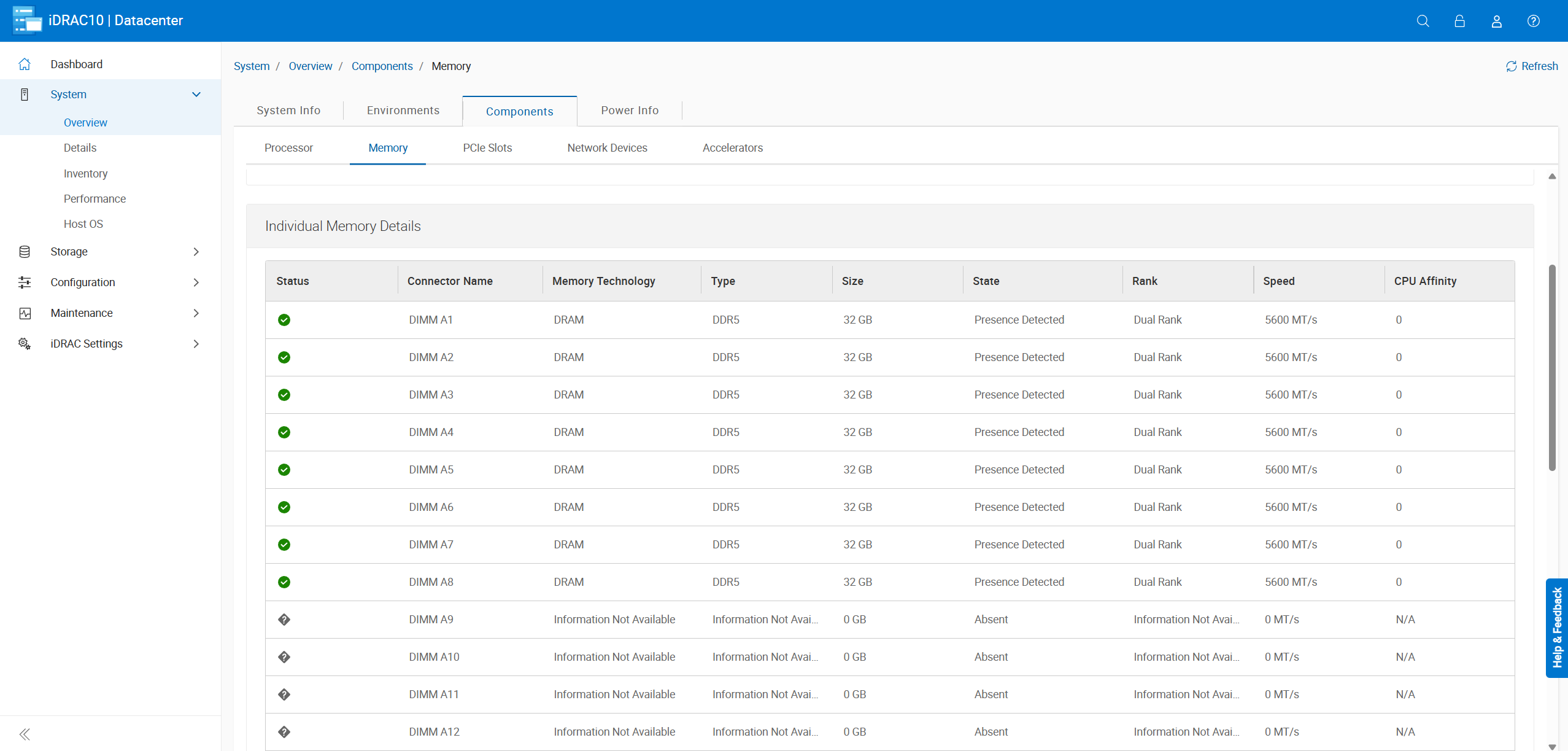

• Перевірте стан здоров'я кожного DIMM та детальну інформацію.






  Рисунок 6: Натисніть System -> Огляд -> Компоненти -> Пам'ять.





Огляд системи → Power:

• Перевірте стан блоку живлення та вхідну напругу.
• Перегляньте поточне споживання енергії серверів.






  Рисунок 8: Перейти на Систему -> Огляд -> Інформація про живлення -> Живлення

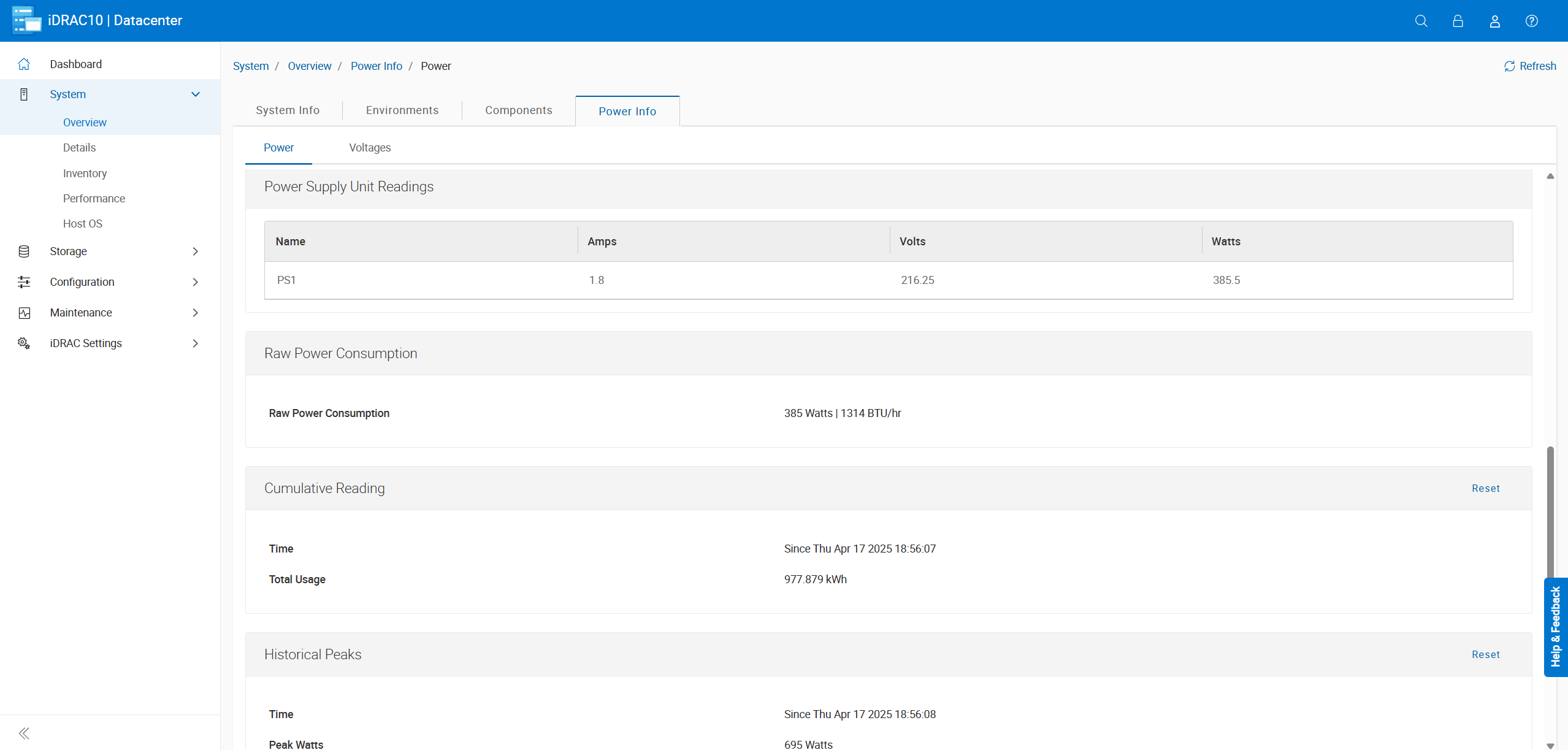

• Перегляньте загальне споживання енергії та потужність живлення сервера.

Технічне обслуговування → оновлення системи:

• Виберіть локальне оновлення прошивки компонентів або через HTTPS.
• Автоматичні оновлення для налаштування
• Використовуйте опцію відкату для повернення до попередньої версії прошивки, коли це потрібно.






  Рисунок 10: Виберіть Обслуговування ->Оновлення системи





  Примітка. Опція відкату доступна лише для оновленої прошивки через IDRAC і лише там, де версія прошивки підтримує відкат

Журнал життєвого циклу → обслуговування:

• Огляд усіх подій: Інформаційні, попереджувальні та критичні
• Застосуйте фільтри для ключових слів або конкретних діапазонів дат, щоб звузити результати.






  Рисунок 12: Натисніть Maintenance ->Lifecycle Log

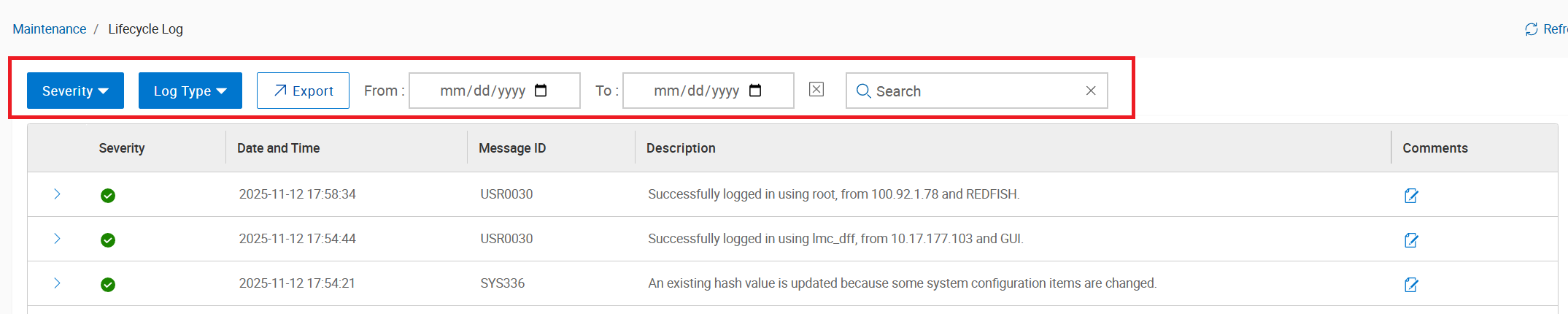

• Опція пошуку дозволяє фільтрувати журнал за ключовими словами, серйозністю, типом або вказаними діапазонами дат.

Обслуговування → журналу подій системи (SEL):

• Перегляньте історію подій.
• Очистіть журнал подій системи.






  Рисунок 14: Натисніть Maintenance ->System Event Log

Обслуговування → SupportAssist:

• Почніть колекцію для створення звіту SupportAssist (TSR).
• Відстежуйте стан збору журналів.
• Перевірте деталі гарантії сервера.






  Рисунок 15: Натисніть Maintenance ->SupportAssist

Резюме → зберігання :

• Оцініть загальне здоров'я зберігання з першого погляду.
• Перегляньте останні події зі зберіганням.
• Рахуйте віртуальні та фізичні диски.






  Рисунок 16: Натисніть Storage -> Резюме

Зберігання → контролери:

• Перегляньте встановлені контролери зберігання.

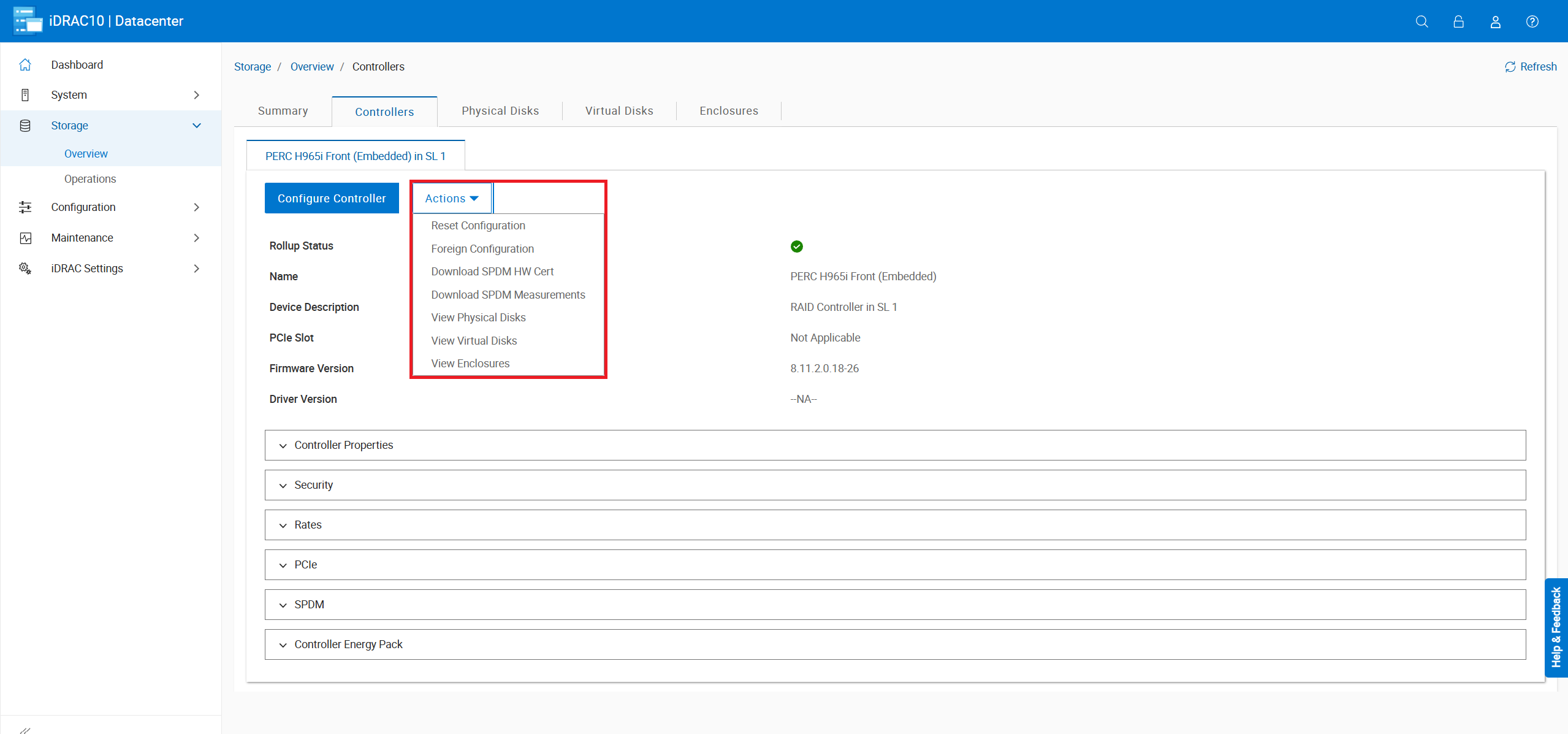

• Виконуйте дії на рівні контролера за потребою.
• Перевірте стан батарей контролера.






  Рисунок 17: Перейти до Storage ->Огляд ->Контролери




• Іноземна конфігурація — дозволяє очищати будь-яку зовнішню конфігурацію на окремих дисках або імпортувати зовнішню конфігурацію цілого масиву.
  • Для додаткової інформації дивіться - PowerEdge: Як імпортувати іноземну конфігурацію в RAID-контролері через меню налаштування системи
  • Ніколи не імпортуйте чужу конфігурацію в онлайн-масив, оскільки це може призвести до пошкодження і об'єднання старих даних з чужого диска в активний масив. Імпортуйте лише офлайн-масиви.
• Відкинути збережений кеш — контролер зберігає кеш з віртуального диска, якщо він виходить з ладу або видаляється через відсутність фізичних дисків. Цей збережений кеш зберігається, доки ви не імпортуєте віртуальний диск або не скинете кеш.
  • Імпорт іноземної конфігурації неможливий, коли збережений кеш присутній.

Зберігання → фізичних дисків:

• Перевірте стан здоров'я та детальну інформацію для кожного диска.
• Виконуйте дії на диску (наприклад, безпечне стирання, оновлення прошивки).
• Відстежуйте хід фізичного відновлення диска.






  Рисунок 20: Виберіть Storage ->Physical Disks

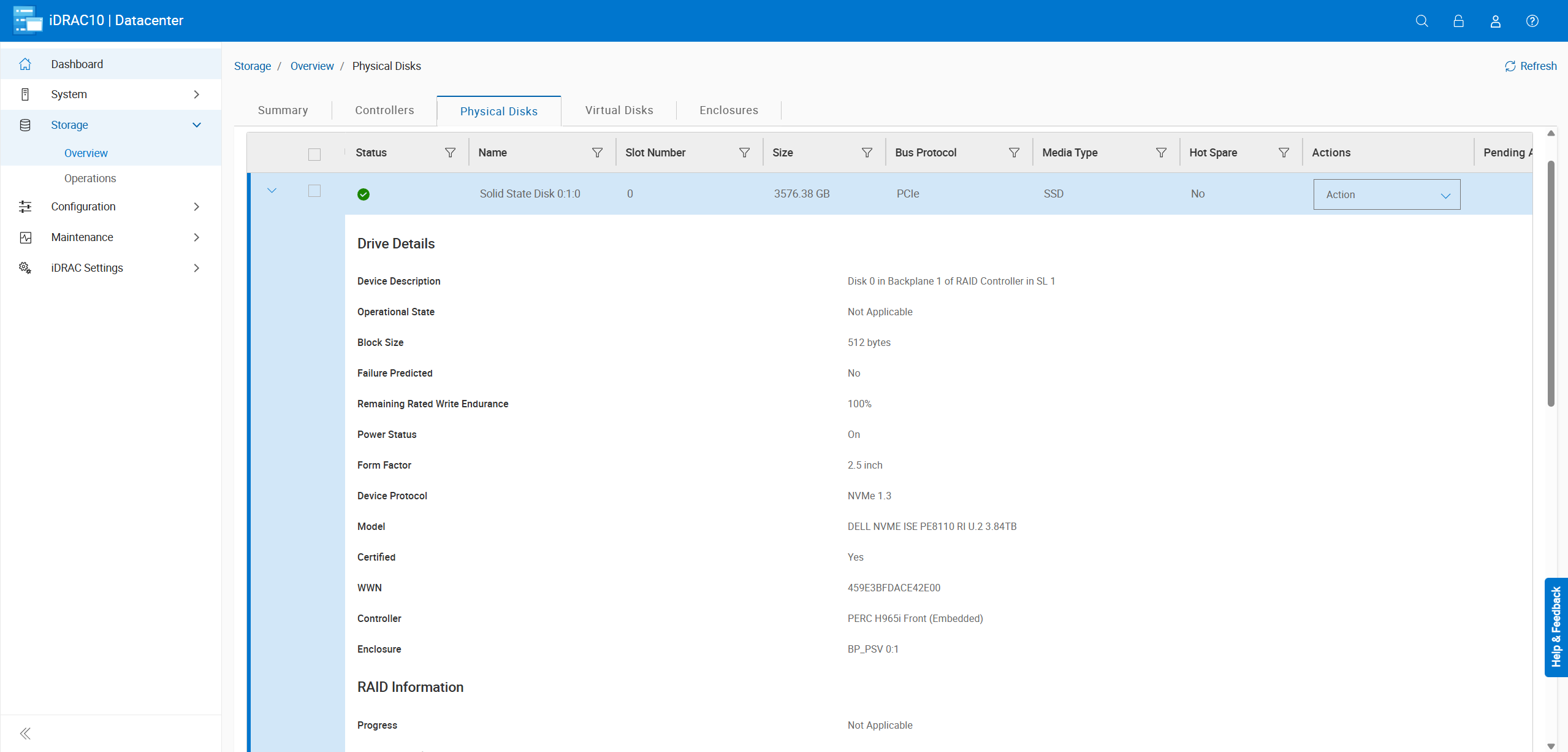

• Деталі диска показують інформацію, наприклад, чи перебуває диск у стані прогнозованої невдачі, або показують хід відновлення, якщо диск перебуває у стані перебудови.

Зберігання → віртуальних дисків:

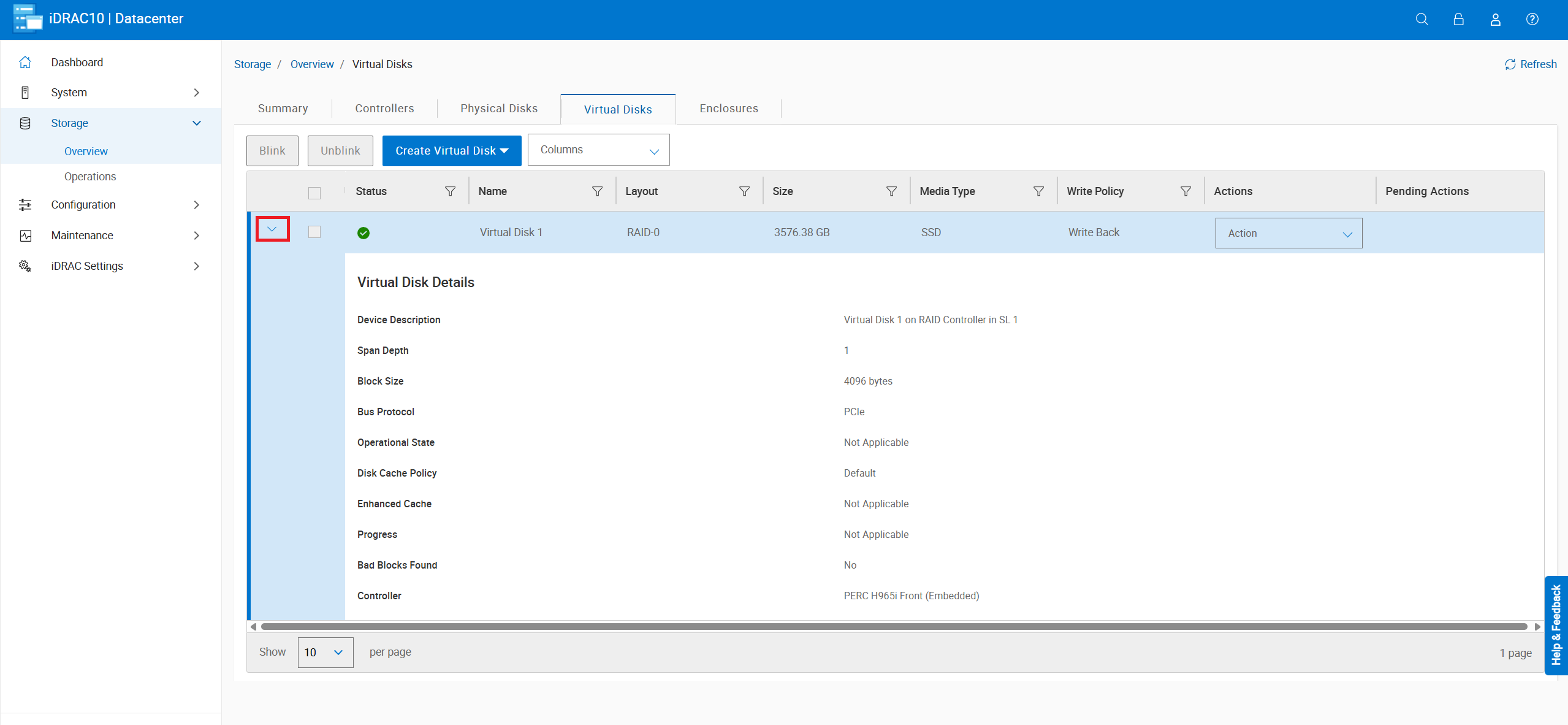

• Перегляньте дані про стан стану та конфігурацію кожного віртуального диска.
• Запускайте перевірки узгодженості, міграцію на рівні RAID, розширення пропускної здатності або призначайте виділені гарячі запасні файли.
• Створіть новий віртуальний диск.






  Рисунок 22: Натисніть Storage ->Огляд ->Віртуальні диски

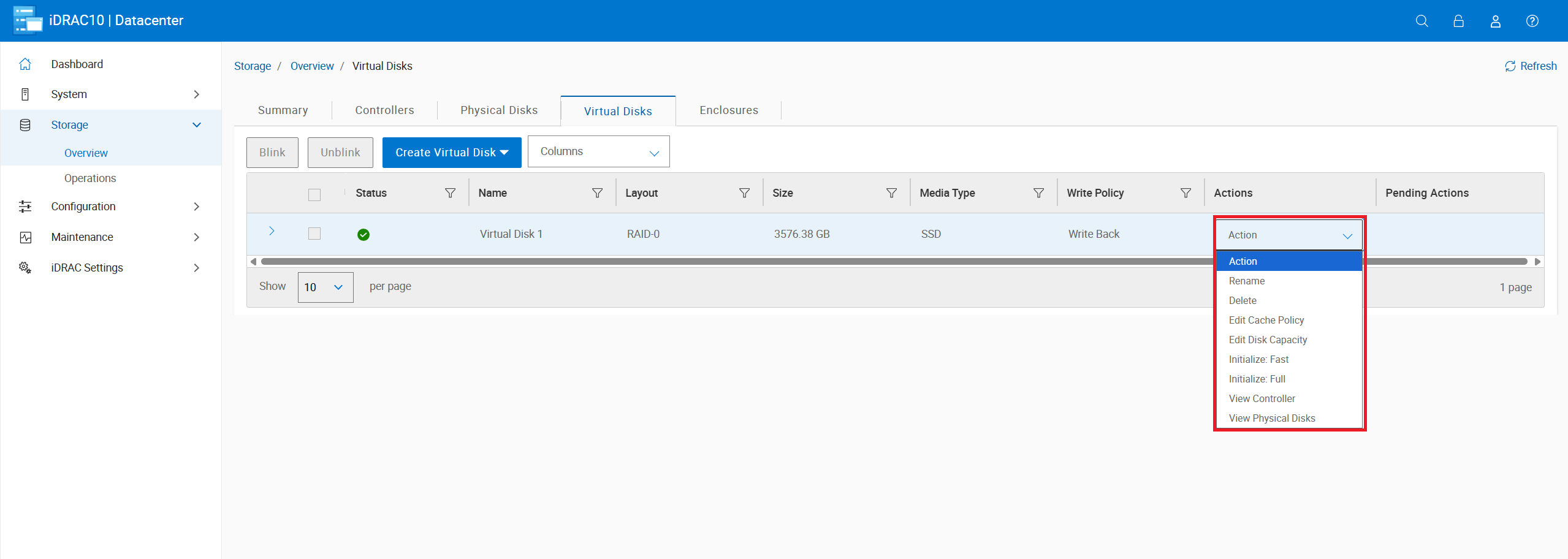

• Дії віртуального диска дозволяють виконувати такі завдання, як: Міграція на рівні RAID (RLM) та перевірку консистентності.
  • Для отримання додаткової інформації про міграцію рівня RAID (RLM) дивіться - PowerEdge: Як переналаштувати віртуальний диск або додати більше жорстких дисків
  • Перевірка узгодженості (CC) — це фонова операція, яка перевіряє та виправляє дзеркальні або парні дані для відмовостійких віртуальних дисків. Рекомендується періодично проводити перевірку узгодженості на віртуальних дисках.

Для моніторингу серверів з iDRAC9 зверніться: PowerEdge: Як моніторити стан сервера за допомогою iDRAC9
