OptiPlex 7780: Obrazová příručka k počítači
摘要: Následující článek obsahuje obrazovou příručku ke stolnímu počítači OptiPlex 7780 All In One (AIO). Obsahuje seznam externích portů a funkcí vašeho počítače.
本文适用于
本文不适用于
本文并非针对某种特定的产品。
本文并非包含所有产品版本。
症状
Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na webu www.dell.com/support.
Obsah:
原因
Přední pohled

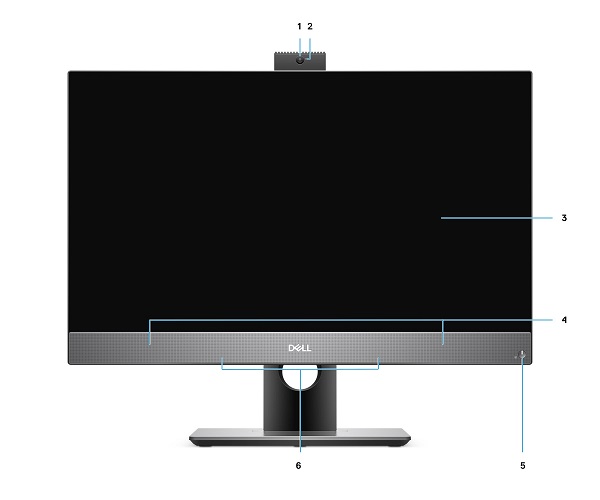

(Obrázek 1: Pohled zepředu)
| 1 | Webkamera s rozlišením Full HD | 2 | Kontrolka LED stavu kamery |
| 3 | Displej | 4 | Reproduktory |
| 5 | Tlačítko napájení a kontrolka LED stavu napájení | 6 | Digitální mikrofony |

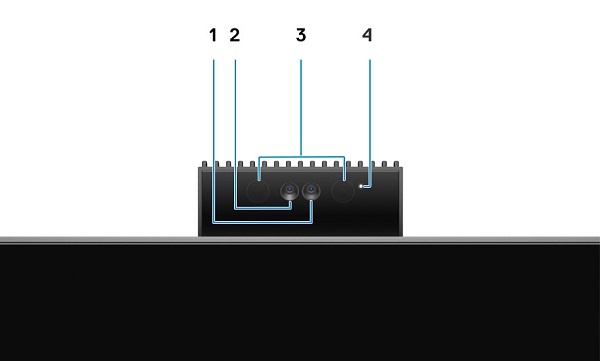

(Obrázek 2 : Pohled na vysouvací kameru)
| 1 | Kamera | 2 | Infračervená kamera |
| 3 | Infračervený vysílač | 4 | Kontrolka LED stavu kamery |
解决方案
Pohled ze zadní strany

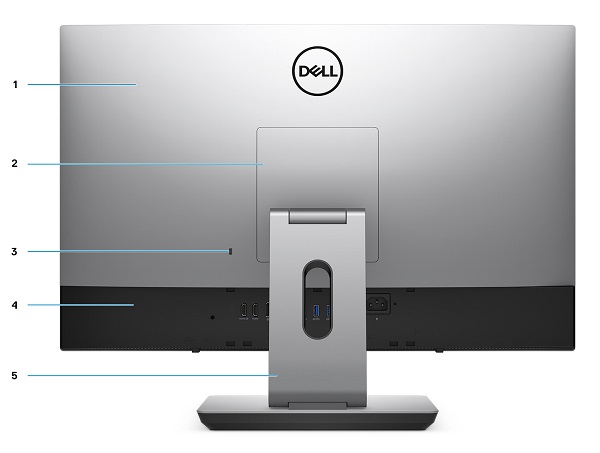

(Obrázek 3 Pohled zezadu)
| 1 | Zadní kryt | 2 | Kryt stojanu |
| 3 | Slot bezpečnostního kabelu Kensington | 4 | Dolní kryt |
| 5 | Stojan |

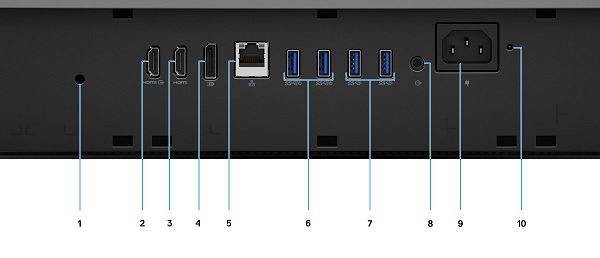

(Obrázek 4 Pohled na zadní porty)
| 1 | Otvor pro šroub v krytu kabelů | 2 | Konektor HDMI-In |
| 3 | Konektor HDMI-Out
|
4 | Konektor DP++ 1.4 / HDCP 2.3 |
| 5 | Konektor sítě Ethernet (NIC) (10/100/1 000 Mb/s) | 6 | Konektor USB 3.2 Gen2 Type-A s funkcí Smart Power On x2 |
| 7 | 2x konektor USB 3.2 Gen2 Type-A | 8 | Konektor zvukového výstupu |
| 9 | Konektor napájení | 10 | Kontrolka LED stavu napájecího zdroje |
Pohled zdola

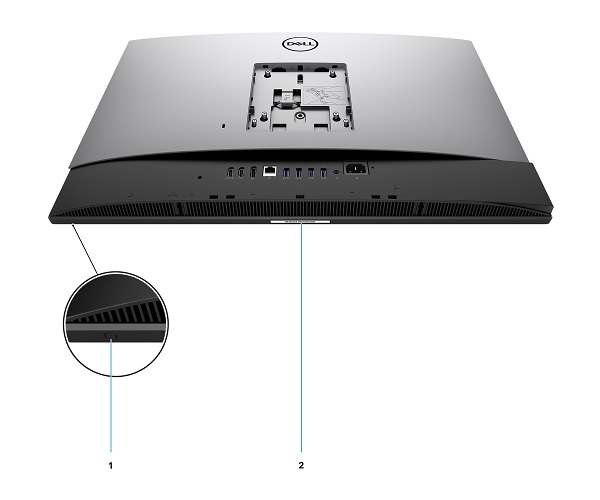

(Obrázek 5 Pohled zdola)
| 1 | Tlačítko automatického integrovaného testu displeje | 2 | Umístění výrobního čísla |
Pohled zleva

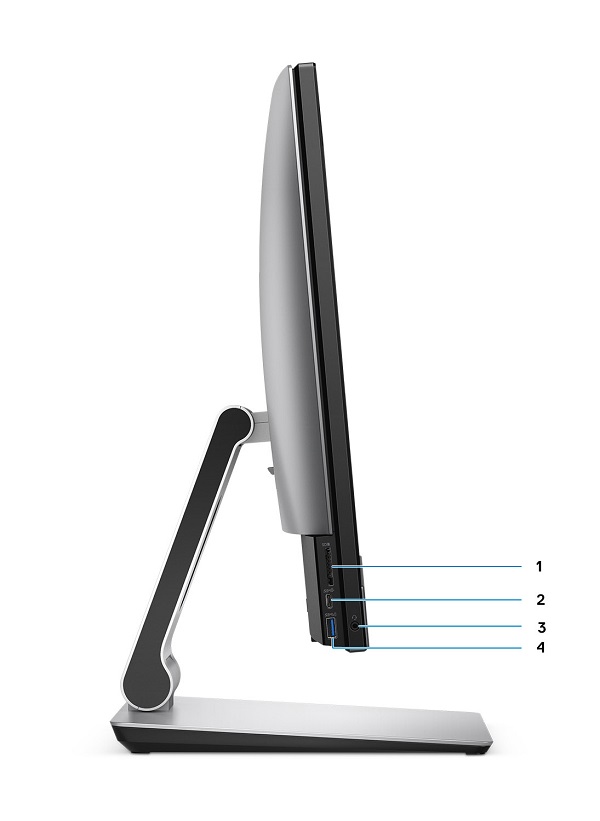

(Obrázek 6 Pohled zleva)
| 1 | Čtečka karet SD 4.0 | 2 | Konektor USB 3.2 Gen2 Type-C |
| 3 | Univerzální zvukový konektor | 4 | Konektor USB 3.2 Gen1 Type-A s funkcí PowerShare |
Pohled zprava

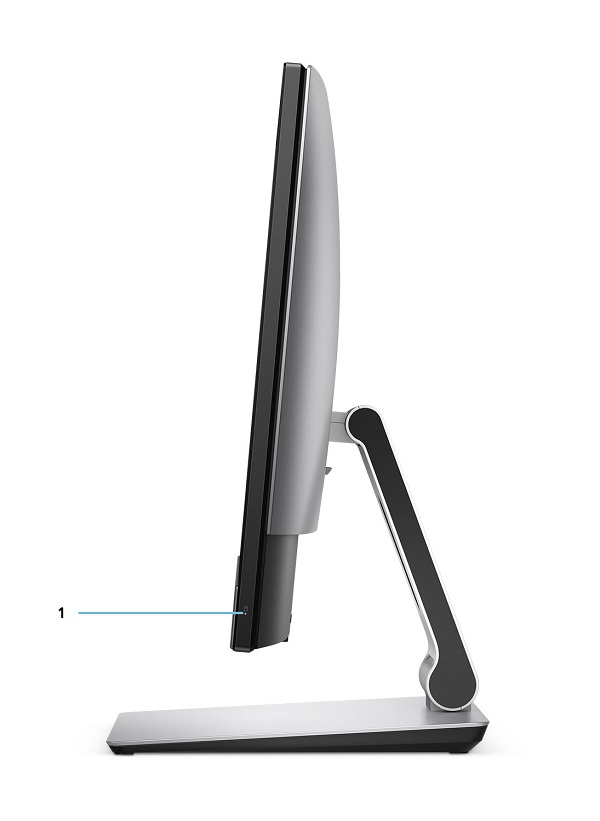

(Obrázek 7 Pohled zprava)
| 1 | Kontrolka LED činnosti pevného disku |
