XPS 笔记本电脑诊断指示灯参考指南

摘要: 本文是有关每种型号 XPS 笔记本电脑上可用的诊断代码以及这些代码的含义的参考指南。

本文适用于 本文不适用于 本文并非针对某种特定的产品。 本文并非包含所有产品版本。
查看其他资源

说明

戴尔 XPS 笔记本电脑一直以来都是集成诊断指示灯。它们指示开机自检 （POST） 期间笔记本电脑出现问题的各个位置。这些可以是可听到的哔哔声、显示不同状态和颜色的电源按钮、特定的诊断 LED 指示灯或这些指标的组合。

下面的文章是有关每个型号上的可用代码和这些代码含义的参考指南。这些会根据不同型号及年份而变化。这些指标只是一个起点。它们有助于缩小故障处理范围，以确定当前问题的原因。与技术支持联系以获得进一步帮助时，也需要这些指示灯。

以下是有关 XPS 台式机诊断指示灯参考指南 和 了解 Dell 笔记本电脑上的哔声码的一些资源。

正在使用另一台戴尔笔记本电脑？查看：

目录：

  1. XPS 笔记本电脑系列（2014 至 2025）的诊断 LED 指示灯
  2. XPS 笔记本电脑系列（2008 至 2014）的诊断 LED 指示灯
  3. XPS 笔记本电脑系列（2008 年之前）的诊断 LED 指示灯
  4. XPS 笔记本电脑蜂鸣音代码
  5. 首字母缩写词术语表
注意：对于下面的所有表，请记住，诊断 LED 指示灯仅用作开机自检过程的进度指示。这些 LED 指示灯不指示导致开机自检例程停止的问题。
提醒：如果您的笔记本电脑完成开机自检，但未因特定错误代码而停止，则会出现黑屏。最可能的原因是您遇到的是无法引导问题，而不是根本不是无法开机自检问题。

XPS 笔记本电脑系列（2014 至 2025）的诊断 LED 指示灯



对于此系列，这些笔记本电脑的诊断指示灯蜂鸣音已基本消除。相反，电源按钮的状态现在提供闪烁和颜色转换模式，以指示问题所在。

2018 年 XPS 超极本

提醒：单击该部分的标题可查看相关内容。
|

提醒：诊断错误代码始终取代任何其他 LED 指示灯的使用。例如，诊断错误代码显示时，不会显示电池电量不足或电池故障情况的电池代码。

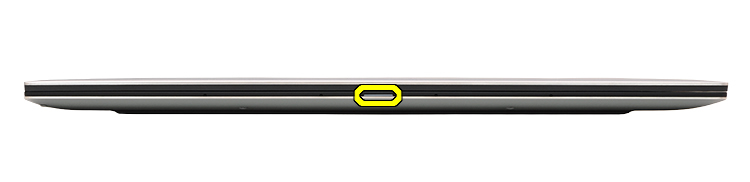

XPS 超极本电池状态 LED 指示灯

电源 状态 电源状态 说明
交流适配器 关 S0 - S5 充满电
白色 S0 - S5 正在充电
电池 关 S0 - S5 电池放电
琥珀色常亮 S0 - S5 电量低至电量严重不足
  • S0 — 亮 起 — 笔记本电脑已开启
  • S4 — 休眠 — 笔记本电脑处于休眠模式
  • S5 — 熄灭 — 笔记本电脑熄灭

提醒：闪烁模式由两组数字组成。第一组（呈琥珀色闪烁）和第二组（呈白色闪烁）。
  • 第一组：电池 LED 指示灯呈琥珀色闪烁最多 9 次，暂停 1.5 秒钟，然后再运行第二组。
  • 第二组：电池 LED 指示灯呈白色闪烁最多 9 次，暂停 3 秒钟，然后再次运行第一组。

例如：未检测到内存 （2， 3）。电池 LED 指示灯呈琥珀色闪烁两次后暂停，然后闪烁白色三次，再暂停，依此类推。此模式将持续进行下去，直至笔记本电脑电源关闭。
电源LED 问题描述 建议的解决方案
琥珀色 白色
2 1 CPU 故障
  • 运行 Intel CPU 诊断工具
  • 如果问题仍然存在，请与技术支持联系，寻求进一步的帮助
2 2 主板：BIOS ROM 故障
  • 将 BIOS 刷新到最新版本
  • 如果问题仍然存在，请与技术支持联系，进行进一步的故障处理
2 3 未检测到内存/RAM
  • 确认已安装内存
  • 对内存进行进一步的故障处理
2 4 内存/RAM故障
  • 重新拔插内存
  • 对内存进行进一步的故障处理
2 5 安装的内存无效
  • 重新拔插内存
  • 对内存进行进一步的故障处理
2 6 系统主板、芯片组错误
  • 将 BIOS 刷新到最新版本
  • 与技术支持联系，进行进一步的故障处理
2 7 LCD 故障
  • 将 BIOS 刷新到最新版本
  • 与技术支持联系，进行进一步的故障处理
3 1 CMOS 电池故障
  • 对 CMOS 电池进行故障处理
  • 如果问题仍然存在，请与技术支持联系，进行进一步的故障处理
3 2 PCI 或显卡/芯片故障
  • 与技术支持联系，进行进一步的故障处理
3 3 BIOS 恢复 1
  • 未找到恢复映像
  • 与技术支持联系，进行进一步的故障处理
3 4 BIOS 恢复 2
  • 已找到恢复映像但无效
  • 与技术支持联系，进行进一步的故障处理
3 5 电源导轨故障
  • EC 进入电源顺序故障状态
  • 与技术支持联系，进行进一步的故障处理
3 6 SBIOS 闪存损坏
  • SBIOS 检测到闪存损坏
  • 与技术支持联系，进行进一步的故障处理
3 7 ME 错误
  • 超时等待 ME 以回复 HECI 消息
  • 与技术支持联系，进行进一步的故障处理

返回页首

XPS 笔记本电脑系列（2008 至 2014）的诊断 LED 指示灯

在此时间段内的笔记本电脑仅使用 LED 状态来显示电池和硬盘状态。机箱上的 XPS 徽标亮起表示电源按钮状态。（有关这些型号的诊断指示灯，请查看哔声代码部分。）

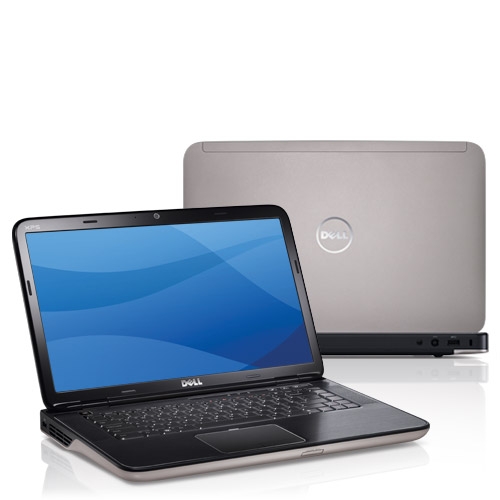

XPS 15

提醒：单击该部分的标题可查看相关内容。

XPS 徽标 LED

LED 状态 系统状态
白色常亮 开
呈白色闪烁 待机
关 关闭/休眠

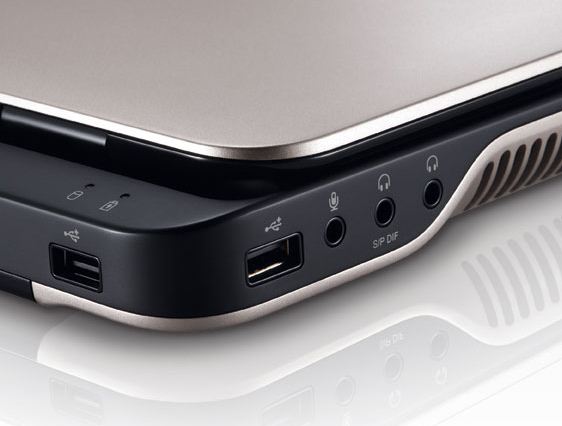

XPS 电池 LED 指示灯

  LED 状态 系统状态 电池充电状态
交流适配器 白色常亮 打开、待机、关闭和休眠 正在充电
关 打开、待机、关闭和休眠 充满电
电池 琥珀色常亮 打开和待机 电池电量低(<=10%)
关 打开、待机、关闭和休眠
关闭和休眠		 无法充电

返回页首

XPS 笔记本电脑系列（2008 年之前）的诊断 LED 指示灯

该系列使用了笔记本电脑上的电源按钮 LED 指示灯状态和诊断 LED 指示灯组。

XPS M1330

提醒：单击该部分的标题可查看相关内容。

这些型号在机箱正面有一组键盘状态LED指示灯，它们会呈绿色常亮、呈绿色闪烁或熄灭。下表介绍了这些指示符的含义。

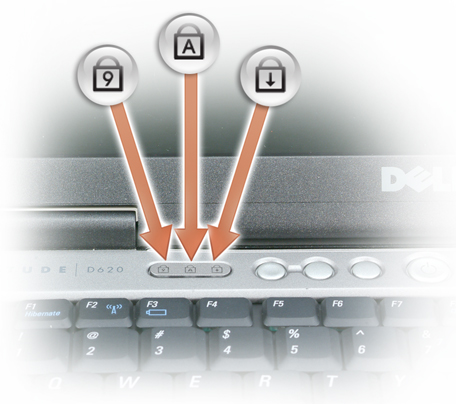

锁定 LED

图标 描述
大写字母 大写锁定指示灯 - 大写锁定启用时亮起
滚动 滚动锁定指示灯 - 滚动锁定启用时亮起
编号 数字锁定指示灯 - 数字锁定启用时亮起

闪烁代码 指示灯显示方式 说明 下一步
D1 闪烁-亮-亮 微控制器正在将笔记本电脑控制权交给处理器。如果未检测到任何处理器，该代码将继续显示。
  • 重新拔插处理器
  • 联系支持部门
D2 亮-闪烁-亮 内存出错。
  • 请重置内存模块
  • 联系支持部门
D3 闪烁-亮-闪烁 系统主板组件发生故障。
  • 联系支持部门
D4 闪烁-闪烁-亮 显卡问题导致笔记本电脑无法完成 POST。
  • 联系支持部门
D5 闪烁-闪烁-灭 键盘问题导致笔记本电脑无法完成 POST。
  • 重新拔插键盘线缆
  • 联系支持部门
D6 闪烁-灭-闪烁 USB 控制器在初始化过程中出现问题。
  • 卸下所有 USB 设备
  • 联系支持部门
D7 亮-闪烁-闪烁 未安装SODIMM
  • 安装内存模块
  • 请重置内存模块
  • 联系支持部门
D8 闪烁-亮-闪烁 液晶屏在初始化过程中出现问题。
  • 重新拔插液晶屏线缆
  • 联系支持部门
D9 灭-闪烁-闪烁 调制解调器导致笔记本电脑无法完成 POST。
  • 重新拔插调制解调器
  • 联系支持部门

系统状态LED指示灯
如果笔记本电脑已连接至电源插座，则电池指示灯将呈现以下几种状态：

  • 呈蓝色稳定亮起 — 电池正在充电。
  • 呈蓝色闪烁 — 电池已基本充满电。

如果笔记本电脑使用电池运行，则电池指示灯将呈现以下几种状态：

  • 熄灭 — 电池已充满电（或笔记本电脑已关闭）。
  • 呈红色闪烁 — 电池电量不足。
  • 呈红色稳定亮起 — 电池电量严重不足。

返回页首

XPS 笔记本电脑蜂鸣音代码

除了各种类型的诊断 LED 指示灯外，在这些笔记本电脑的某些型号上还有多个蜂鸣音代码。

这些代码得到各制造商的认可并在一段时间内保持不变。

下表中显示了这些代码的要点。

提醒：单击该部分的标题可查看相关内容。

诊断哔声码
代码 原因 建议的解决方案
1 BIOS ROM 校验和正在进行或发生故障 联系技术支持
2 未检测到内存模块 对内存和内存插槽进行故障处理
3 芯片组错误
计时时钟测试失败
A20 门电路故障
超级I/O芯片故障
键盘控制器测试失败		 联系技术支持
4 RAM读/写错误 对内存和内存插槽进行故障处理
5 实时时钟故障 更换 CMOS 电池，如果问题仍然存在，请联系技术支持
6 视频BIOS测试失败 运行戴尔诊断程序
7 CPU高速缓存测试失败 联系技术支持
8 LCD 故障 联系技术支持

返回页首

首字母缩写词术语表：

请参阅表以了解本文中的首字母缩写词的定义。

缩略词 定义
BIOS 基本输入/输出系统
CFG 资源配置
CPU 中央处理器单元
DIMM 双列直插式内存模块
DMA 直接内存存取
EC 嵌入式控制器
HECI 主机嵌入式控制器接口
液晶屏 液晶显示屏
LED 指示灯 发光二极管
MBF 主板故障
MBIST 内存内置自检
ME 管理引擎
内存 内存
NVRAM 非易失性随机存取存储器
PCI 外围组件互连
POV 视频后活动
PRV 视频前活动
PSU 电源设备装置
RAM 随机存取存储器
RCM 恢复模式
ROM 只读内存 (ROM)
RTC 实时时钟
S0 系统电源状态 S0 - 这是工作状态，您的笔记本电脑处于唤醒状态。
S1 系统电源状态 S1 - 在此睡眠状态下，CPU 已停止，您的笔记本电脑处于待机模式。
S2 系统电源状态 S2 - 此状态与 S1 相似，只是由于处理器断电，因此 CPU 和系统高速缓存丢失。
S3 系统电源状态 S3 – 在此状态下，数据保存到 RAM，硬盘驱动器和其他硬件关闭。
S4 系统电源状态 S4 - 在此状态下，RAM 和其他数据将保存到硬盘。
S5 系统电源状态 S5 - 系统关闭。
SBIOS 小板接口操作系统
SPI 串行外围设备接口
STD 启动移交
STO 存储设备
TPM 可信平台模块
USB 通用串行总线
VID 视频

返回页首

提醒：
如果代码是可识别的代码，请按照说明进行操作，如果需要本地支持，请确保代码信息已准备好。技术人员需要此信息以获得进一步帮助。

如果是上面未列出的无法识别的代码;立即联系当地支持人员。

如需进一步的帮助，请联系技术支持。联系我们
