NetWorker Management Web UI (NWUI)：分級和故障診斷指南

摘要: NetWorker Management Web UI (NWUI)：分級和故障診斷指南

本文章適用於 本文章不適用於 本文無關於任何特定產品。 本文未識別所有產品版本。
查看其他資源

說明

NWUI 的運作方式

NetWorker Web 使用者介面 （NWUI） 使用下列技術：HTML5、Apache Tomcat、Spring Framework、Angular Framework 和 Representational State Transfer （REST） 應用程式程式設計介面 （API）。NWUI 應用程式可安裝在 Linux 或 Windows 作業系統上。它可以直接安裝在 NetWorker 伺服器上，也可以安裝在非 NetWorker 伺服器的主機上。


                  kA5f10000004LFmCAM_1_0

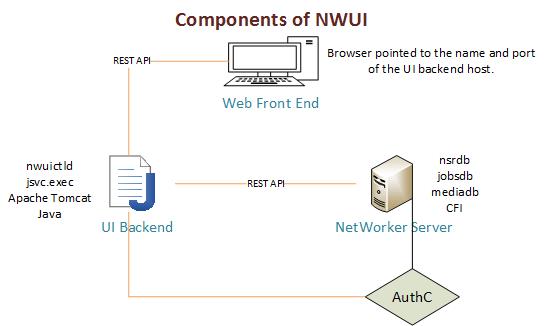

有四個重要元件：
這些元件可以位於同一主機上，也可以位於不同的主機上。
  • Web 前端：  這是用HTML5和Angular Framework編寫的表示層，它通過Web瀏覽器向使用者提供NetWorker 操作。網頁瀏覽器已連接至 UI 後端程序。
  • UI 後端：  後端應用程式是用 Spring 框架編寫的。  它使用java和Apache Tomcat。前端和後端之間以及後端和 NetWorker 伺服器之間的通訊是使用內部 REST API 呼叫來完成。NWUI 程序會使用 NetWorker 伺服器上現有的 Apache Tomcat 例項，或者安裝其自己的 Apache Tomcat 例項 （若是從 NetWorker 伺服器遠端安裝）。
  • NetWorker 伺服器：NetWorker 伺服器 REST 框架負責從 UI 後端接收 REST API 呼叫，並將其連接至 NetWorker 伺服器的核心元件。NetWorker Server RabbitMQ 訊息匯流排也用於與 nsrjobd 互動。
  • 認證C：NetWorker 的 authc 元件用於所有驗證需求。請求進程聯繫身份驗證以驗證憑據;驗證后，AuthC 會頒發基於、簽名和加密的時間令牌。NetWorker 元件使用此權杖來驗證使用者，並授權或不授權所要求的操作。這通常位於 NetWorker 伺服器上，但也可以安裝在單獨的主機上。
大部分通訊使用 REST API，這允許與統一資源識別碼 （URI） 位址標識的資源互動。它使用 HTTP 謂詞（HEAD、GET、PUT、POST、DELETE）以無狀態方式與統一資源標識碼 （URI） 交互。這些 REST API 呼叫是 NetWorker 和 NWUI 作業的內部。不要將它們與 NetWorker REST API 介面混淆，後者以程式設計方式提供對 NetWorker 的存取，以對自訂構建的作業進行程式設計，這在 NetWorker REST API 開發人員指南中有所說明。


故障診斷

定義問題

問題詳細資料
為了生成完整的問題描述，請考慮以下問題：
  • 正在嘗試什麼操作但無效？
  • 從 NWUI 外部啟動時，此作業是否有效 （例如：是否為從 NetWorker Management Console （NMC）？
  • 問題是持續性的或間歇性的？
  • 如果是間歇性的，是否有已知的觸發因素？
  • 這在問題出現之前是否效果更好，如果有，在問題出現之前和之後是否有任何已知的更改應用？
  • 問題何時首次發生（以及自問題出現以來發生了什麼變化）？
  • 是否僅在備份環境負載過重時才會發生此問題？
  • 問題的範圍是什麼 （所有復原作業/某些復原作業，某些標籤無法運作，而其他標籤則不受影響）？
  • 到目前為止，試圖解決什麼問題，從中得出了什麼結論？

環境詳細資料
  • 什麼是 NetWorker 伺服器版本和作業系統平台？
  • NWUI 是安裝在 NetWorker 伺服器還是單獨的主機上？
    • 如果安裝在與 NetWorker 伺服器分開的主機上，NWUI 版本會是什麼？
  • NWUI 伺服器上安裝了哪些 Java 套件;是否已安裝 NetWorker Runtime Environment （NRE） 或 Oracle Java Runtime Environment （JRE）。
認證
驗證使用 AuthC 的方式與使用 NetWorker Management Console 和 nsrlogin 命令的方式相同。針對驗證問題，請先在 NetWorker 伺服器本身上測試驗證，以區分驗證問題是否與 NWUI 相關。如果您使用的是外部認證方法 （例如 AD 或 LDAP），建議您先使用本機 NetWorker 帳戶測試認證，查看問題是否只會影響外部認證方法。

用來測試驗證程序是否如預期在 NetWorker 伺服器上運作的一般命令如下：
authc_mgmt -u [user name] -p [password] -e find-all-users.

或：

本機 NetWorker 帳戶：

nsrlogin -u ACCOUNT -p PASSWORD
nsrlogout
外部 （AD/LDAP） 帳戶：
nsrlogin -t TENANT -d DOMAIN -u USERNAME -p PASSWORD
nsrlogout

NetWorker 安全性組態指南包含 NetWorker 驗證運作方式的完整詳細資料、如何測試，以及如何視需要重設密碼。

如果需要進一步的驗證診斷，請參閱：  NetWorker：如何啟用 AUTHC 偵錯以進行故障診斷

安裝問題
如需有關如何安裝 NWUI 的詳細資訊，以及在安裝發生問題時要參考哪些記錄，請參閱下列文章：
NetWorker Management Web UI （NWUI）：如何安裝

瀏覽器端問題
如果安裝了多個瀏覽器，請在不同的瀏覽器中測試觀察到的問題，查看問題是否特定於一個瀏覽器。

在瀏覽器中，使用滑鼠右鍵並「檢查」以查看從瀏覽器進行的 REST API 呼叫以及日誌語句和網路連接資訊。

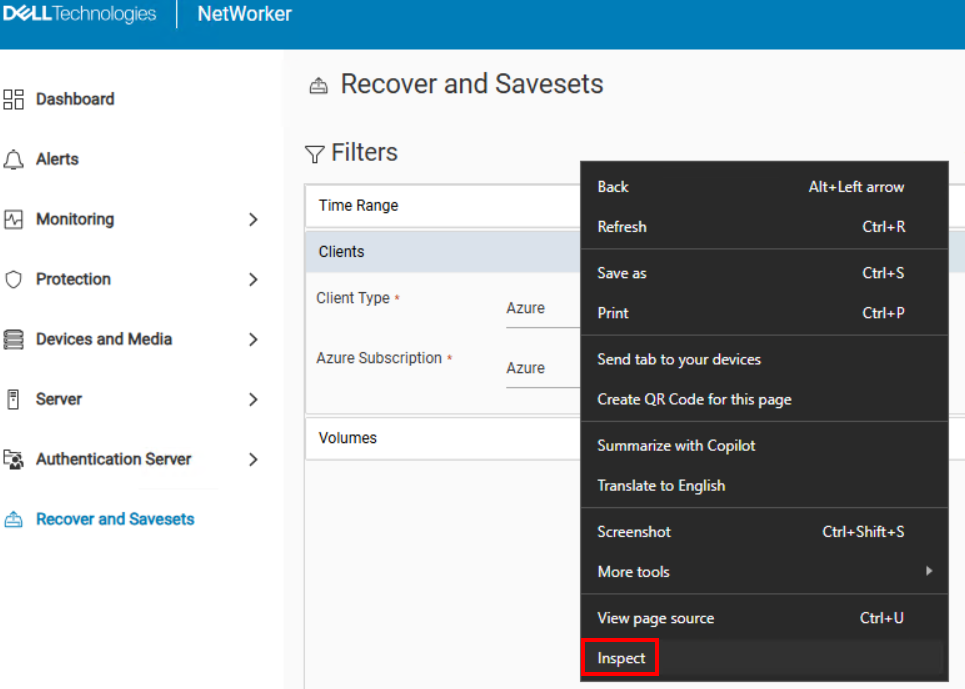

  • 在瀏覽器視窗的任意位置按一下滑鼠右鍵，然後選取「檢查」

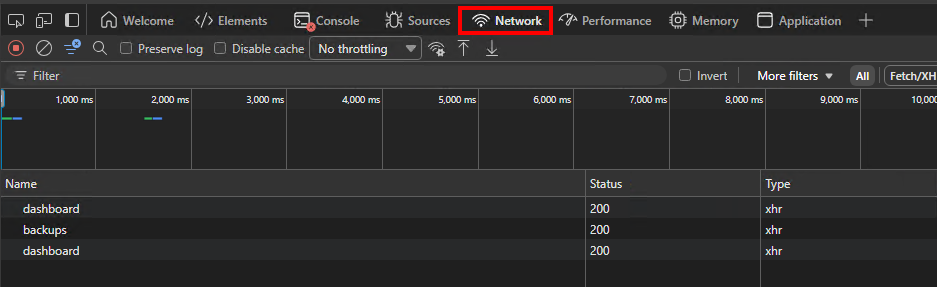

  • 隨即會開啟包含數個標籤的新視窗。  “控制台”和“網络”選項卡可能是最有用的。
  • 使用這些標籤，我們可以看到對 NetWorker 伺服器進行的確切 REST API 呼叫。

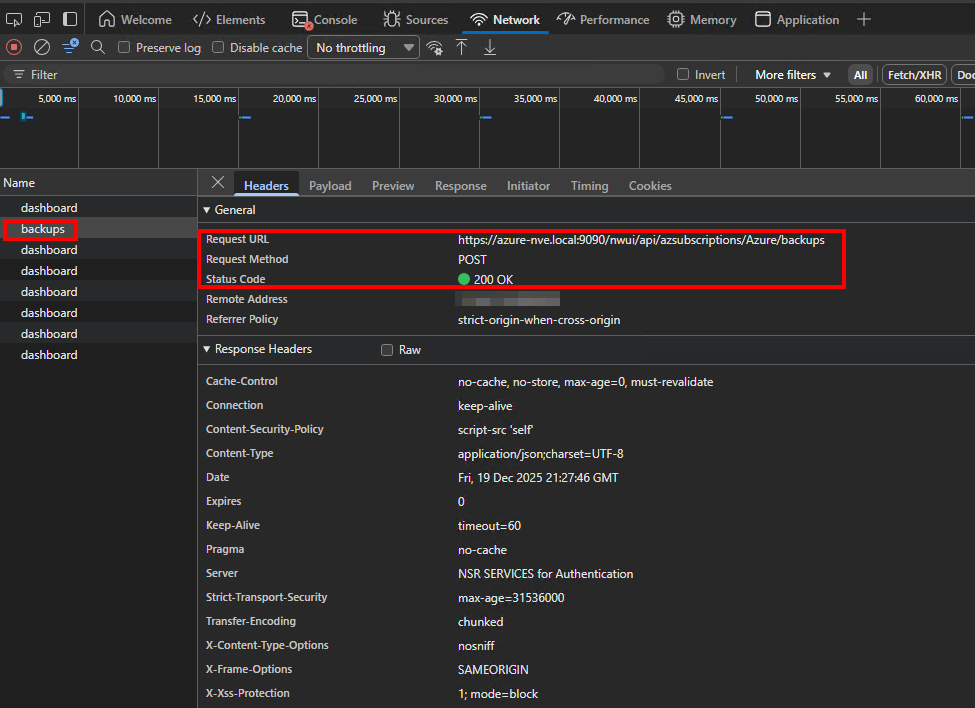

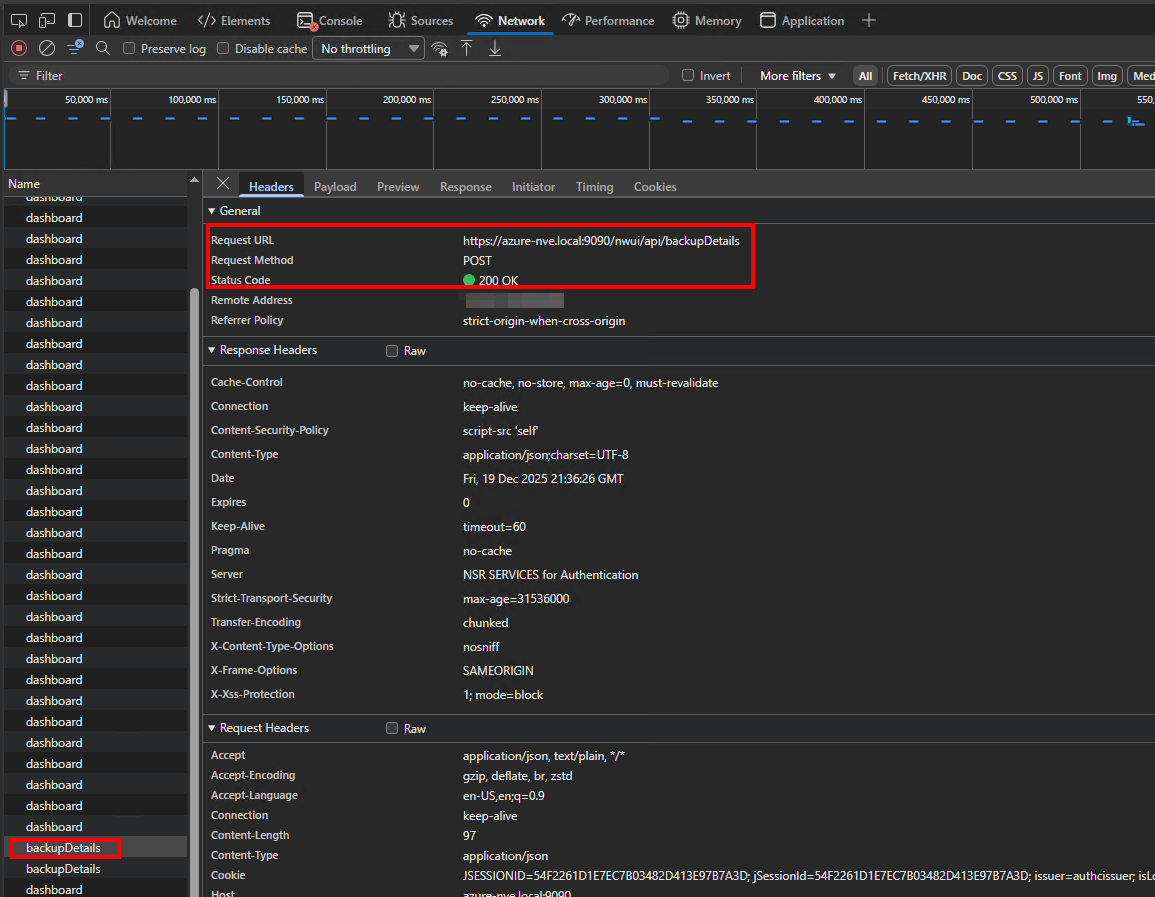

  • 在網路標籤中，我們也可以看到要求方法和來自 NetWorker 伺服器的 REST API 回應。如此一來，我們就能準確追蹤 NetWorker 伺服器的要求，以及 NetWorker 伺服器如何回應此要求。
                  kA5f10000004LFmCAM_1_1
                  kA5f10000004LFmCAM_1_2



UI 後端問題

重要的 UI 後端記錄包括：
    catalina.log - Tomcat 伺服器記錄和應用程式部署記錄。
    nwui.log - NWUI 應用程式伺服器記錄。
    restapi.log - NetWorker REST API 紀錄。  NWUI 使用 NetWorker REST API 與 NetWorker 伺服器通訊。
    daemon.raw - NetWorker 伺服器記錄。

這些記錄檔的位置取決於使用的作業系統，以及 NWUI 的安裝是 NetWorker 伺服器的本機或遠端安裝。  如果 NWUI 位於 NetWorker 伺服器上，則會與 NetWorker 共用相同的 tomcat 例項。
如果您要提供支援 .raw 記錄檔，建議您在其來源的系統上呈現該記錄檔。這可確保時間戳以伺服器的本地時間呈現：NetWorker：如何使用nsr_render_log

記錄檔

Linux：

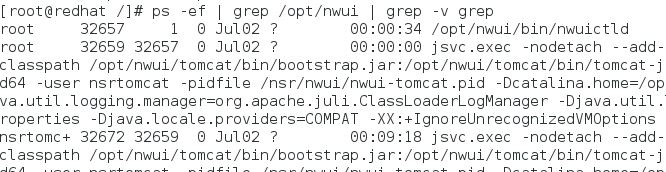

為 UI 後端執行的程序包括：  /opt/nwui/bin/NWUICTLD 和 jsvc.exec 您可以使用 ps 命令檢查它們是否正在執行：
ps -ef | grep nwui
                  kA5f10000004LFmCAM_1_3
記錄在此處：

NetWorker 伺服器本機：
  • /opt/nwui/logs
  • /nsr/authc/logs/
  • /nsr/logs/restapi/restapi.log
  • /nsr/logs/daemon.raw
遠端：
  • /opt/nwui/logs
  • /nsr/nwui/logs
視窗

必須執行的 Windows NWUI 後端程序稱為 nwuictld.exe：


                  kA5f10000004LFmCAM_1_5

您可以從 services.msc 管理此服務：

                  kA5f10000004LFmCAM_1_6


記錄在此處：

NetWorker 伺服器本機：
  • C：Program FilesEMC NetWorker wuilogs
  • C：Program FilesEMC NetWorker srauthc-serverlogs
  • C：Program FilesEMC NetWorker sr estapi estapi.log
  • C：Program FilesEMC NetWorker srlogsdaemon.raw
遠端：
  • C：Program FilesEMC NetWorker wuilogs
  • %LOCALAPPDATA%TempNetWorker_Management_Web_UI_Server_[TIMESTAMP].log
  • %LOCALAPPDATA%TempNetWorker_Management_Web_UI_Server_[TIMESTAMP]_0_MCUI.log
NetWorker 伺服器

在 NetWorker 伺服器上執行 nsrget 工具以收集相關記錄：
NetWorker：如何使用 NSRGet NetWorker 資料收集工具

最相關的記錄取決於從 NWUI 嘗試的操作。如需更多有關 NetWorker 記錄的資訊，請參閱：
NetWorker：記錄檔和位置

除錯中

若要偵錯 REST API 通訊，請在 NetWorker 伺服器上的logback.xml檔案中變更除錯層級：Windows：

C：Program FilesEMC NetWorker srauthc-server omcatwebapps wrestapiWEB-INFclasses
Linux：/nsr/authc/webapps/nwrestapi/WEB-INF/classes


                  kA5f10000004LFmCAM_1_7

取消註釋處理 API 調用日誌記錄的行。這會導致 REST API 請求和回應的日誌記錄級別設置為“trace”。

                  kA5f10000004LFmCAM_1_8

其他資訊

NWUI 資源


521712 : NetWorker Management Web UI (NWUI)：  如何使用
522859 : NetWorker Management Web UI (NWUI)：  如何安裝
522949 :
522959:  NetWorker Management Web UI (NWUI)：分級和故障診斷指南
