OptiPlex 7450 AIO：客戶可更換組件 (CRU) 移除指南

摘要: 本文為 OptiPlex 7450 AIO 桌上型電腦這些零件的指南，Dell 認為一般客戶可以自行更換。

本文章適用於 本文章不適用於 本文無關於任何特定產品。 本文未識別所有產品版本。
查看其他資源

症狀

本指南將逐步移除 OptiPlex 7450 AIO 桌上型電腦上的客戶可更換元件 （CRU）。CRU 是電腦零件，不需要工程師移除或更換。本指南包含提供相關的參考圖片。

目錄：

  1. 安全實務
  2. 移除指示



安全實務



如果這些指南並未涵蓋您要執行的內容，則要參考您的 電腦手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首

原因

不適用。

解析度



移除指示



|



必備工具

1 小十字螺絲起子 2 塑膠拆殼棒
3 小平頭螺絲起子

注意：請注意 ，使用大型十字螺絲起子或平頭螺絲起子可能會損壞螺絲頭。如此一來便無法移除現場工程師無法使用的專業工具。

  1. 卸下腳架之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

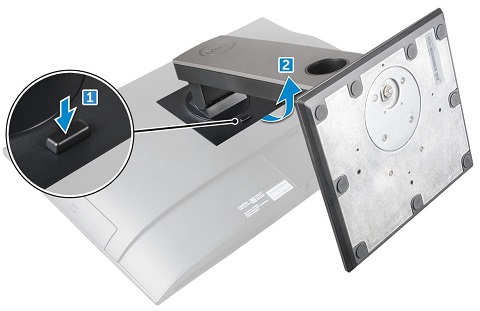

  2. 將電腦置於乾淨平坦的表面上，並將螢幕朝下，然後壓下腳架背面的彈片。[1]

7450 AIO 腳架 01

  1. 將底座向後轉動，然後從電腦提起取出。[2]

  1. 卸下纜線蓋之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下腳架。

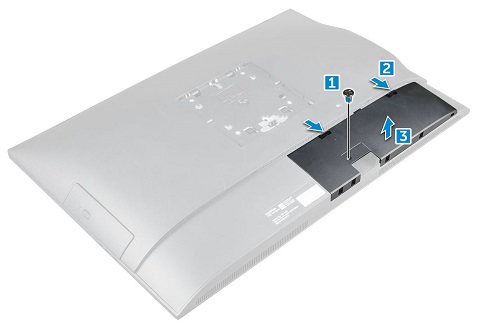

  2. 卸下將主機殼蓋固定至電腦的單顆螺絲。[1]

7450 AIO 纜線蓋 01

  1. 沿著纜線蓋頂部邊緣推入彈片，然後向下拉動電腦底部。[2] 將蓋子從個人電腦上拉出，以完全卸下。[3]

  1. 卸下背蓋之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座和 纜線蓋。

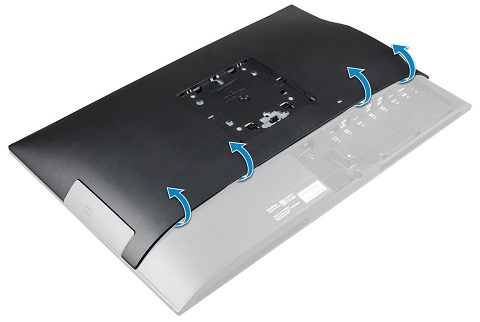

  2. 使用塑膠拆殼棒或類似工具，從纜線蓋插槽上方撬起護蓋。

7450 AIO 背蓋 01

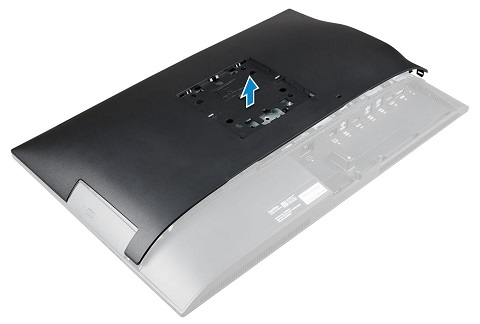

  1. 將背蓋從電腦提起取出。

7450 AIO 背蓋 02

  1. 卸下硬碟 （HDD） 之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋和 背蓋。

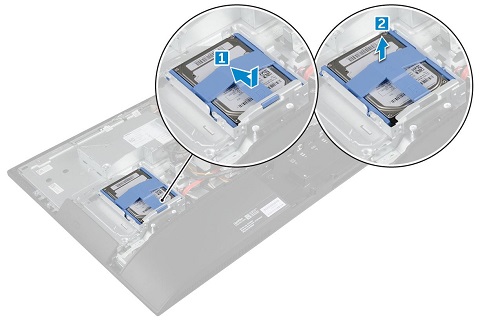

  2. 壓下硬碟托架彈片，然後將托架朝電腦頂部推動，直到托架從電腦鬆開。[1]

7450 AIO HDD 01

  1. 將托架從系統固定框架提起取出。[2]

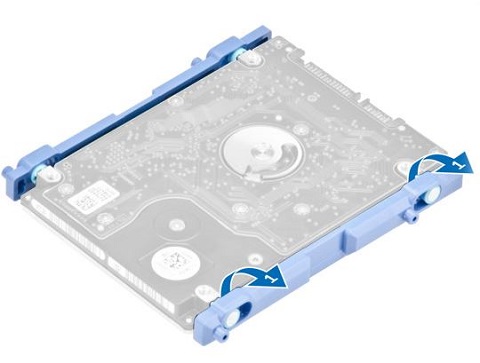

  2. 從硬碟撬起托架的其中一個邊緣。[1]

7450 AIO HDD 02

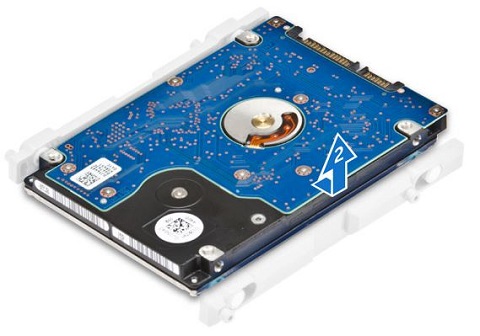

  1. 將硬碟從托架向上拉出。[2]

7450 AIO HDD 03

  1. 卸下主機板護蓋前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋和 背蓋。

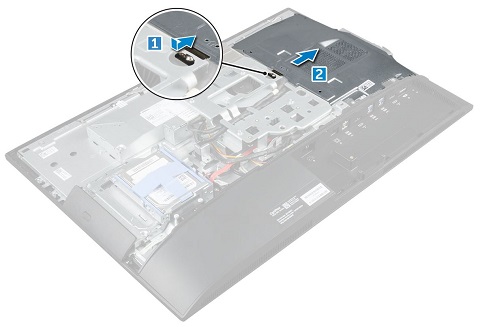

  2. 壓下電腦中央的固定彈片。[1]

7450 AIO 護蓋 01

  1. 將護蓋朝電腦右側拉出，以從固定插槽卸下。[2]

  1. 卸下記憶體之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋、 背蓋和 主機板護蓋。

  2. 從模組中央撬起固定夾，直到從連接器傾斜顯示 [1]。

7450 AIO 記憶體 01

  1. 將模組拉出並從連接器提起取出。[2]

注意：對電腦中安裝的任何額外記憶體 DIMM 重複步驟 2 和 3。

  1. 卸下固態硬碟 （SSD） 之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋、 背蓋和 主機板護蓋。

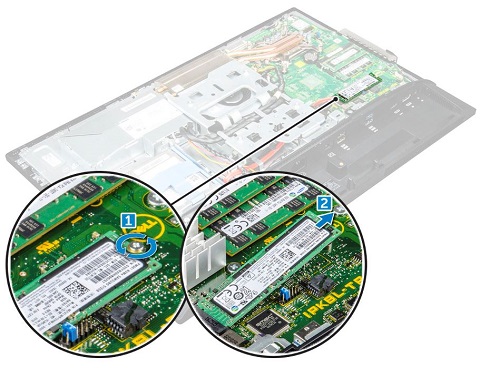

  2. 卸下將插卡固定至電腦的單顆螺絲。[1]

7450 AIO SSD 01

  1. 將插卡從連接器提起取出。[2]

  1. 卸下幣式電池之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋、 背蓋和 主機板護蓋。

  2. 壓下電池固定閂鎖 [1]，然後將電池從連接器提起取出。[2]

7450 AIO 幣式電池 01

  1. 卸下光碟機 （ODD、DVD、CD-ROM） 之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋和 背蓋。

  2. 壓下硬碟托架右側的固定彈片。[1]

7450 AIO ODD 01

  1. 將磁片磁碟機元件從電腦左側推出。[2]

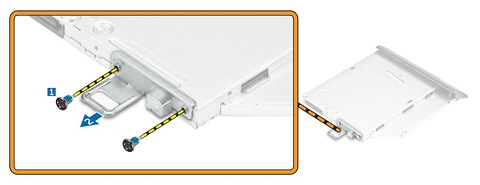

  2. 卸下將光碟機托架固定至 ODD 的兩顆 （2） 螺絲。[1]

7450 AIO ODD 02

  1. 從磁片磁碟機卸下托架，並將其固定;您必須將其裝入更換的磁片磁碟機。[2]

  1. 卸下無線 Wi-Fi （WLAN） 卡之前，請執行下列步驟：

    1. 確定所有資料都已妥善備份。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下底座、 纜線蓋、 背蓋和 主機板護蓋。

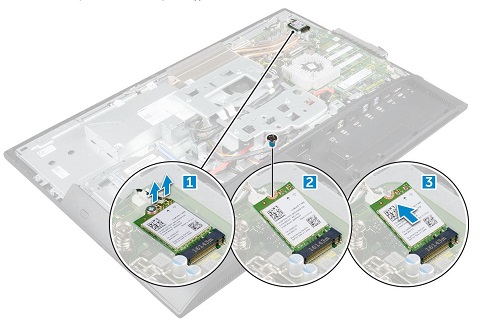

  2. 從插卡拔下天線纜線。這些是按下螺紋連接器，可使用指旋螺絲或塑膠拆殼棒彈出。[1]

7450 AIO WLAN 01

  1. 卸下將插卡固定至個人電腦的單顆螺絲。[2]

  2. 將插卡的可用端傾斜抬起，然後從電腦上的連接器提起取出。[3]
