Ilustrowany przewodnik po komputerze Dell Latitude 15 5580
摘要: Niniejszy artykuł stanowi ilustrowany przewodnik po portach zewnętrznych i funkcjach notebooka Dell Latitude 15 5580.
本文章適用於
本文章不適用於
本文無關於任何特定產品。
本文未識別所有產品版本。
症狀
Poniższy artykuł zawiera ilustrowany przewodnik komputera Latitude 5580 oraz wymienia jego porty zewnętrzne i funkcje.
Uwaga: aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie www.dell.com/manuals
Spis treści:
- Widok z przodu
- Widok z tyłu
- Widok z góry
- Widok z dołu
- Widok z lewej strony
- Widok z prawej strony
- Widok zasilacza sieciowego
- Informacje dodatkowe
Widok z przodu
(Rys. 1. Widok z przodu)
| 1 | Mikrofony kierunkowe | 2 | Kamera na podczerwień (opcjonalna) |
| 3 | Nadajnik podczerwieni (IR) (opcjonalny) | 4 | Dioda LED stanu kamery (opcjonalna) |
| 5 | Kamera (opcjonalna) | 6 | Mikrofony kierunkowe |
| 7 | Panel LCD | 8 | Dioda LED stanu baterii i ładowania |
Uwaga: System jest standardowo dostarczany z kamerą HD, a kamera na podczerwień jest opcjonalna w punkcie zakupu.
Widok z tyłu
(Rys. 2 Widok z tyłu)
| 1 | Złącze portu sieciowego (karta interfejsu sieciowego) | 2 | Złącze portu HDMI |
| 3 | Złącze portu USB 3.0 | 4 | Złącze zasilania (wejście prądu stałego) |
Widok z góry

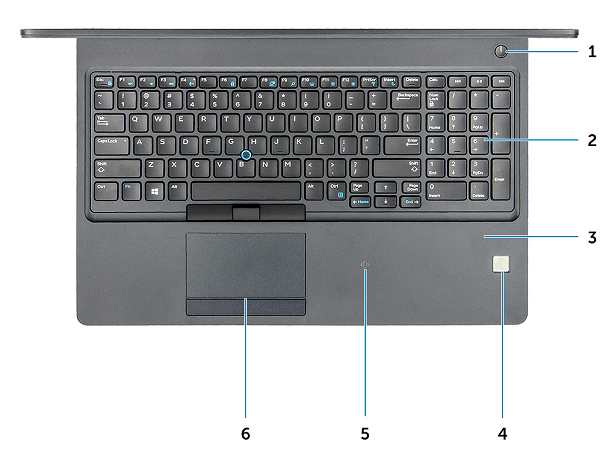

(Rys. 3. Widok z góry)
| 1 | Przycisk zasilania | 2 | Klawiatura |
| 3 | Podpórka na nadgarstki | 4 | Czytnik linii papilarnych (opcjonalny) |
| 5 | Odbiornik NFC (Near Field Contact) | 6 | Panel dotykowy |
Uwaga: aby uzyskać instrukcje dotyczące klawiatury, zapoznaj się z następującym artykułem:
Widok z dołu

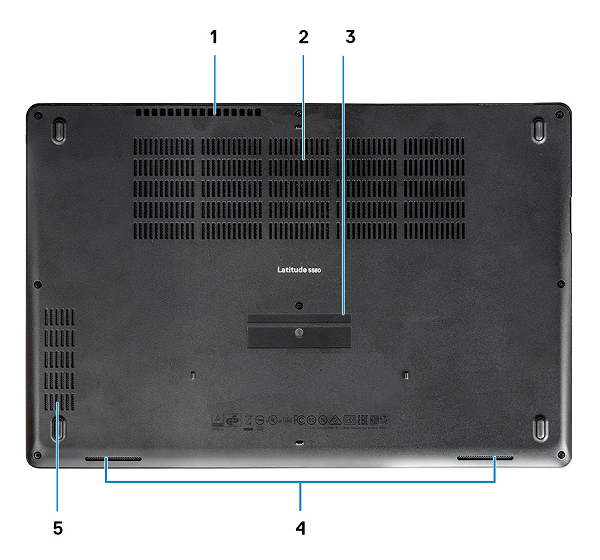

(Rys. 4 Widok z dołu)
| 1 | Otwory wentylacyjne wentylatorów | 2 | Otwory wentylacyjne wentylatorów |
| 3 | Kod Service Tag | 4 | Głośniki |
| 5 | Otwory wentylacyjne wentylatorów |
Widok z lewej strony

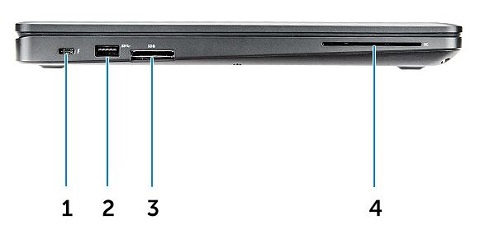

(Rys. 5 Widok z lewej strony)
| 1 | Złącze portu Type-C / DisplayPort lub USB 3.0 / Thunderbolt 3 (opcjonalnie) | 2 | Złącze portu USB 3.0 |
| 3 | Czytnik kart pamięci SD | 4 | Czytnik kart Smart Card (opcjonalny) |
Widok z prawej strony

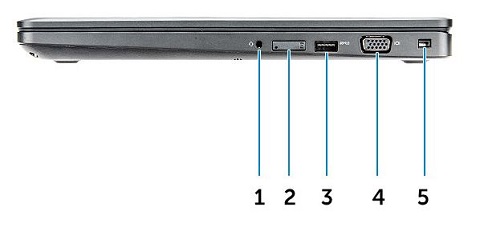

(Rys. 6 Widok z prawej strony)
| 1 | Złącze portu zestawu słuchawkowego | 2 | Gniazdo karty SIM (opcjonalne) |
| 3 | USB 3.0 ze złączem portu PowerShare | 4 | Złącze portu VGA |
| 5 | Szczelina linki zabezpieczającej |
Widok zasilacza sieciowego
(Rys. 7. Zasilacze 65 W, 65 W bez BFR / PVC, 90 W.)
| Typ: 65 W/90 W | Opis |
| Napięcie wejściowe | Od 100 do 240 V prądu przemiennego |
| Natężenie wyjściowe | 3,34 A / 4,62 A (pobór ciągły) |
| Prąd wyjściowy | 65 W / 90 W |
| Napięcie wyjściowe | 19,5 V DC |
Informacje dodatkowe:
原因
Nie dotyczy
解析度
Nie dotyczy
